(13) DXP原理圖中怎么給元件編號（電路板教程）

ID:63113 發表于 2019-7-12 22:07 | 顯示全部樓層 |閱讀模式

在DXP原理圖中，每一個元件都需要編制一個唯一的編號，重復編號將導致系統報錯。

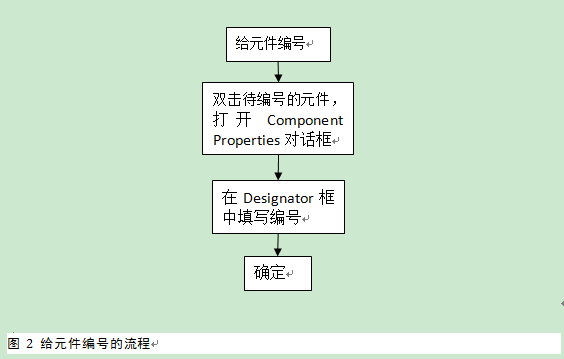

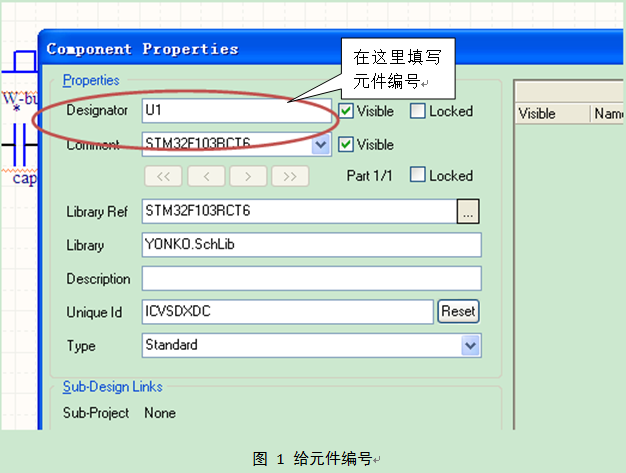

在原理圖中用鼠標雙擊待編號的元件，打開Component Properties對話框，把這個唯一的編號填寫在Designator框中，然后點擊確定按鍵，給元件編號就完成了。
編號可以是隨意的，但是一般來說絕大多數設計師倒是喜歡遵循一些約定俗成的規則，假如是元件的話用U作為前綴，電阻用R作前綴，電容用C等。這個當然并不是一定要這么做，只是大家都這么做，假如遵守這些規則的話你的圖紙或者板子就更容易被他人識別和理解了。

未完待續。
