如何用Altium Designer軟件制作原理圖?

[復制鏈接]
ID:584888 發表于 2019-7-16 09:56 | 顯示全部樓層 |閱讀模式
當我們把需要的原理圖器件都已經準備好了,不管你是自己畫的還是用別人現成的原理圖庫,那么我們下一步的工作就是畫原理圖了。說白了就是利用原理圖庫零散的器件組裝成一張完成的原理圖。這里我們以完成STC89C52最新系統原理圖為例,要完成這樣原理圖的設計,我們首先要完成原理圖所需要的元器件。在閱讀本文之前,請閱讀上期的元器件制作教程。本文默認你已經制作了全部所需的元器件。下面是詳細步驟。

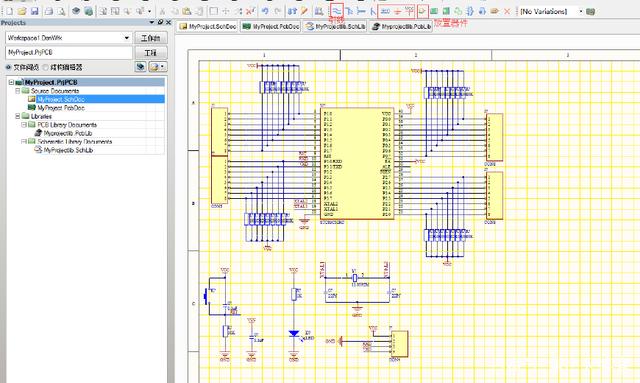

第一步、放置我們需要的元器件:首先打開工具欄的“放置器件”,或者點擊菜單“放置”再選“器件”,如下圖所示。點擊放置之后,顯示放置選擇窗口。我們可以點擊選擇我們自己的原理圖庫中的器件,也可以選擇別人或者系統的原理圖庫的器件。

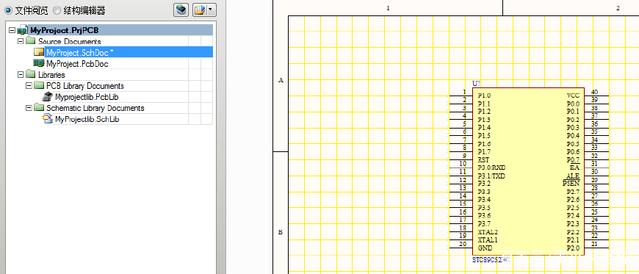

這里我們選擇自己剛剛制作的STC89C52器件,選擇完成后,如下圖所示。

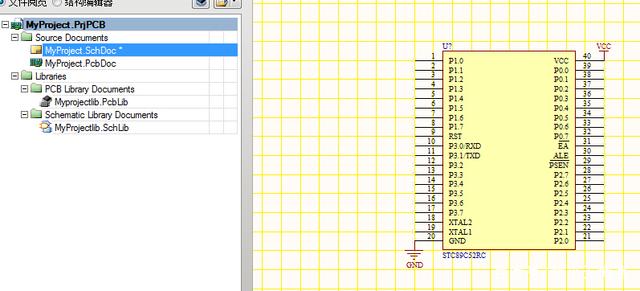

第二步、添加VCC和GND并連接:VCC和GND都可以快速的在工具欄中找到,添加后并連接STC89C52芯片,如下圖所示。


第三步、完成其他元器件的放置于連接在這步驟中其實跟放置STC89C52芯片方法是類似的,我們需要一步一步細心的操作。只要合理引線,正常放置網絡標紅,一般情況下不會出錯的。值得注意的是,我們在畫圖的過程中,可能會遺漏某個元器件沒有制作,大家也不要急,我們返回原理圖庫重新制作就是。制作之后一定要保存,否則選擇器件的時候不會出現的。下面是STC89C52最小系統的原理圖,大家可以參照下。
