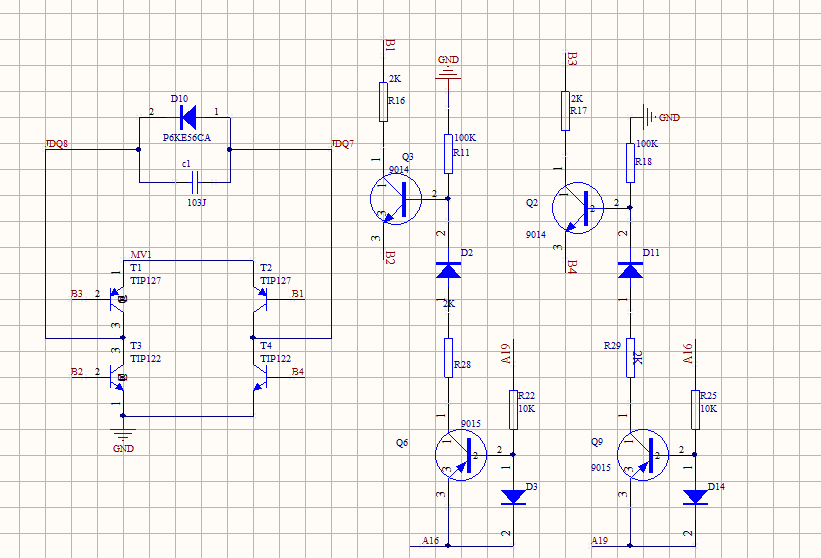

A16 A19 控制電機的正反轉 給我圖的人是這么吹噓的 這個電路可以防止燒管子，驅動能力強，已經使用十年了，還沒有燒過管子
我是看了又看 始終有個地方弄不明白，T1,T2,T3,T4 這些個管子 是怎么給我導通的？常規的電路里邊，是把B1,B2,B3,B4給拉高拉低 ，從而控制T1,T2,T3,T4的導通與關斷。但是這個電路里邊。使用一個9014管子，在拉低B3的同時還拉高了B4。這個真心搞不明白 這個電路的工作原理是什么。

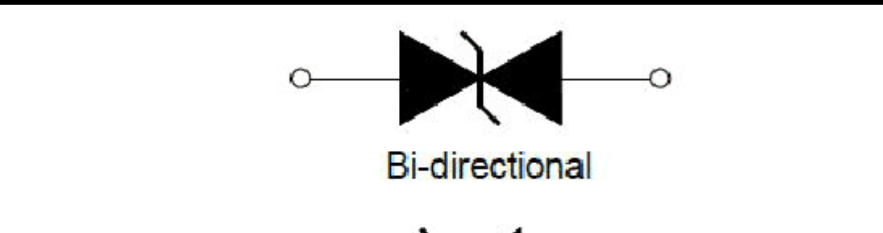

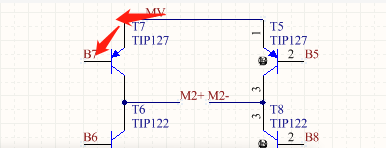

一度認為這個圖是錯的，但事實上，電路板工作很正常，又不得不承認這個電路的準確性。有哪位路過的大佬能解解惑啊。還有一個奇怪的點是，在電機不轉動的時候，B1,B3電壓都是24V （B1,B3有24V電壓，給圖的人給的解釋如上面小圖），MV是輸入的電壓 24V，唉、、模擬電路沒學好啊
|
最佳答案
查看完整內容
好像沒反應!?是否前級驅動沒分析

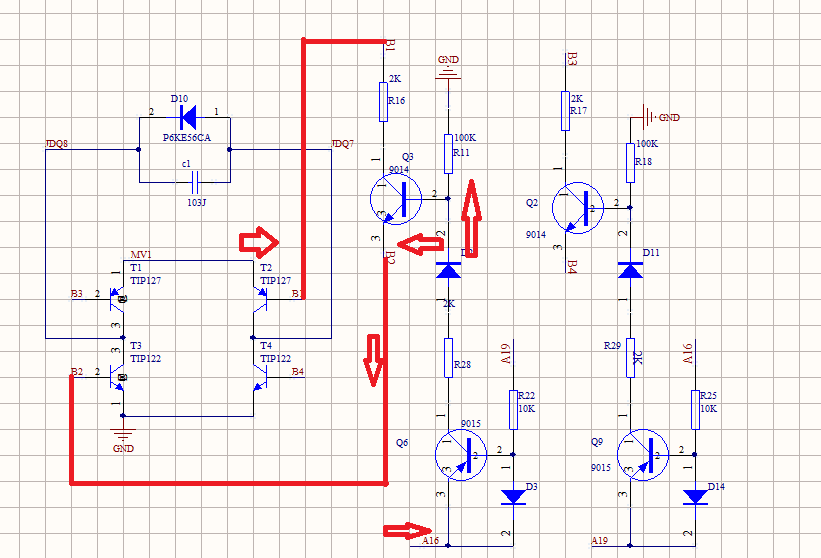

5.其實橋的4臂的基射極可視為直流通路,這樣Q2Q3的直流通路就都明白了Q3通過T2T3基射極構成的直流通路,Q2通過T1T4構成的直流通路,Q2Q3如何導通?把直流通路畫出來看就很清楚了
當A16加正向電壓,A19加負向電壓則Q6導通電流流向R11同時也流向Q3T3組成的達林頓管,Q3EC導通帶動橋導通,這樣的分析能明白了?電路為共地其實都是純直流通路分析,A16A19電壓反向則Q6截止,橋另一臂同理,
|
