今天用Altium Designer16畫PCB時候遇到一個問題，進行DRC檢測，警告如下：
[Short-Circuit Constraint Violation] GrayscaleSensor1.PcbDoc Advanced PCB Short-Circuit Constraint: Between Pad D3-1(54.314mm,14.656mm) on Multi-Layer And Pad D3-2(51.774mm,14.656mm) on Multi-Layer Pads have the same JumperID: 1 but different Nets: NetD3_1 and GND 0:50:19 2019/7/28 17
圖1
意思是我封裝的Multi-Layer出了問題，也可以看到D3元器件周圍有一圈白色，我先找到這個元器件的封裝，點進去找問題，最后解決了，解決辦法如下：

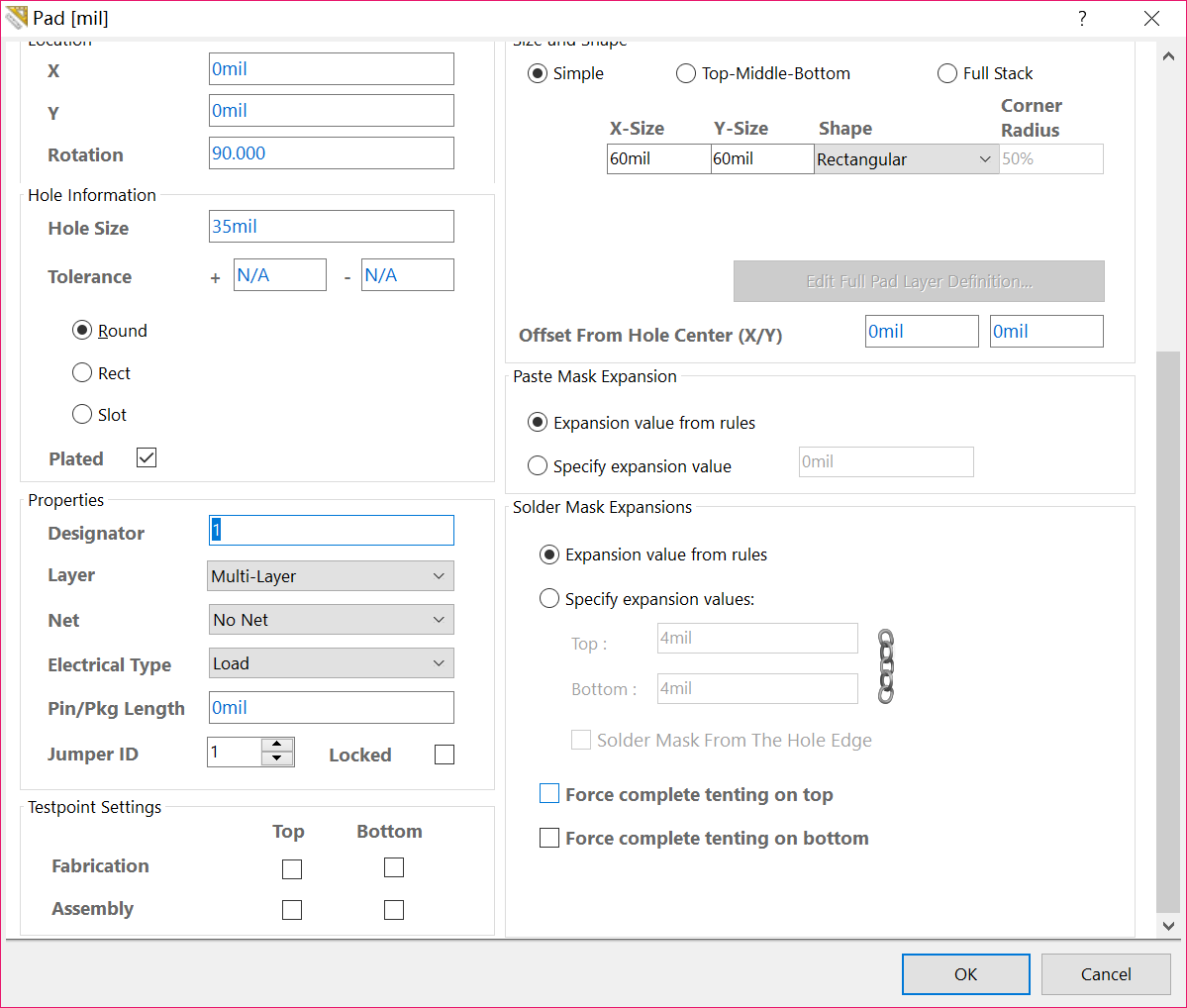

圖2
這是第一個焊盤，沒錯，然后看第二個焊盤：
圖3
問題找到了，Designator 和 Jumper ID 沒有相同，把Jumper ID改成Designator 一樣的就好了。解決之后我們更新元器件，看看更新后的效果：
圖4
白色沒了，其他的沒更新元器件的白色還在。注意一定要確保更新成功，不知道是不是我的軟件BUG，我要把這個元器件換成一個2焊盤的元件，在選擇這個更改后的元件，才能更新成功。
|
-
