怎么更快地調試一個電路板

ID:63113 · 發表于 2019-8-2 22:00

文沙鷗
遇見問題不要先害怕，問題肯定會被解決的，只不過是時間問題。只要沒被問題壓垮，你收獲的將會是解決問題之后的無價經驗。
現在的絕大部分電路板都是模塊化的設計，這就是把電路板所需要的各種功能以一個一個的模塊電路來實現。最近為客戶做一個測試設備的電路板（業務QQ2531263726），也是采用模塊化的設計，為了實現預定的功能，將電路板劃分為電源轉換模塊、微處理器模塊、差分信號轉單端信號模塊、繼電器模塊、信號電流輸出模塊和485模塊等。在設計電路板的時候是整體設計的，將不同的模塊放在一張電路圖上進行連線、信號和參數匹配，再加工成電路板。這前面都是比較整體的過程，因為這也不可能設計或者加工半張電路板的。
任何一個高手也無法保證進行電路設計時一次性就完美地成功，在打樣加工好電路板之后還需要焊接元件進行調試，這是后續批量生產電路板的不可缺少的一個步驟。

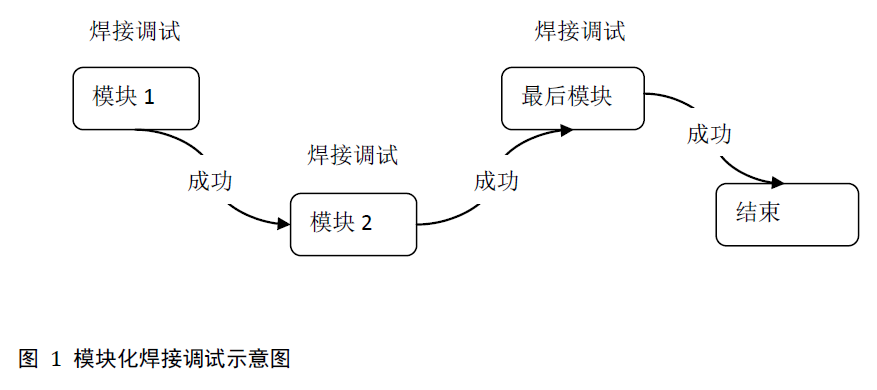

一次性把所有元件焊接到電路板上，然后通電測試電路板，這是比較慣性的工作思路，假如原生設計的電路板沒有什么大問題的話調試還是比較容易的，但是當電路板有瑕疵的時候，調試起來就比較麻煩了，因為當你發現某一個功能模塊有問題的時候，你無法比較容易地判斷出是模塊的前級還是后級有問題。所以，一個在實踐中總結的有效的建議是，不要一次性把所有的元件都焊接上，而是按照信號或者能流的方向逐步一個模塊一個模塊地焊接元件，當一個模塊的元件焊接完畢后再進行通電測試，檢查關鍵的參數是否異常。如果有異常，只需要檢查本模塊內的元件或者接線是否有錯誤就能比較容易地找出問題，而不是面對整張電路板時的毫無頭緒和不知所措。當把這一個模塊調試成功后，再進行下一個模塊的焊接和調試，這樣一個一個地成功突破，將會使電路板的調試工作變得簡單。在各個階段一般需要完成的工作有：
 焊接：準確地將模塊里的元件焊接到電路板上，注意目視或者用工具檢查是否虛焊或者焊點短路等；
 調試：重點檢查模塊的輸出是否與設計目標參數一致。
電路板的模塊焊接和調試是有順序性的，一定要保證本模塊在進行焊接調試前其所需要的前提和必需條件的模塊先進行焊接調試完成，一般來說，按照信號和能流的流動方向進行焊接調試即可。在本電路中，應當首先調試電源轉換模塊，因為這是其他模塊供電的基礎，然后調試微處理器模塊，因為微處理器將會協調其他模塊的工作，然后是差分轉單端信號模塊和其他輸出模塊等。當一個模塊一個模塊依次調試成功，這個電路板也就完成了。
自然地，在調試微處理器模塊的時候，可能還伴隨著編程開發的工作，這也是不可或缺的。
總結一下，電路板調試的一個有效的方法就是按照模塊單元依次逐個進行焊接調試，在空白電路板上依照信號或者能流方向的順序焊接模塊里的元件，當一個模塊焊接完成后進行測試調試，直到該模塊的輸出正常然后再進行下一個模塊的焊接和調試，直到所有模塊成功。
