2017年電賽簡易水情代碼，STC15W4K58S4單片機做的求指導

ID:507486 · 發表于 2019-8-3 14:32

/*********************************************************************************
*實驗名：簡易水情檢測系統
*實驗效果：精確的測量水位高度，PH值，輸出電壓
*
*********************************************************************************/
#include <STC15.h>
#include <string.h >
#include <intrins.h>
#include "oled.h"
#include "adc.h"
#include "GPIO.h"
#define uchar unsigned char
#define uint unsigned int
#define uint32 unsigned long
uchar j;
sbit FM = P5^5;
sbit K1 = P2^3;
sbit K2 = P2^4;
sbit K3 = P2^5;
sbit K4 = P2^6;
uint water = 0;
void delay(unsigned int t) //延遲函數//一指令是0.83us
{
while(--t);
}
void delay_ms(uint x)
{
uint j,i;
for(j=0;j<x;j++)
{
for(i=0;i<1100;i++);
}
}
void key()
{
if(K1==0) //判斷是否有按下信號
{
delay(10); //延時10ms
if(K1==0) //再次判斷是否按下
{
while(K1==0); //判斷是否松開按鍵
FM=1; //打開蜂鳴器
}
}
if(K2==0) //判斷是否有按下信號
{
delay(10); //延時10ms
if(K2==0) //再次判斷是否按下
{
while(K2==0); //判斷是否松開按鍵
FM=1; //打開蜂鳴器
}
}
if(K3==0) //判斷是否有按下信號
{
delay(10); //延時10ms
if(K3==0) //再次判斷是否按下
{
while(K3==0); //判斷是否松開按鍵
FM=0; //關閉蜂鳴器
}
}
if(K4==0) //判斷是否有按下信號
{
delay(10); //延時10ms
if(K4==0) //再次判斷是否按下
{
while(K4==0); //判斷是否松開按鍵
FM=0; //打開蜂鳴器
}
}
}
void display()
{
OLED_ShowCHinese(16,0,0);//水
OLED_ShowCHinese(32,0,1);//情
OLED_ShowCHinese(48,0,2);//檢
OLED_ShowCHinese(64,0,3);//測
OLED_ShowCHinese(80,0,4);//系
OLED_ShowCHinese(96,0,5);//統
OLED_ShowCHinese(0,2,0);//水
OLED_ShowCHinese(16,2,6);//位
OLED_ShowCHinese(32,2,7);//高
OLED_ShowCHinese(48,2,8);//度
OLED_ShowChar(64,2,':');
OLED_ShowString(110,2,"mm");
OLED_ShowString(0,4,"PH");
OLED_ShowCHinese(16,4,9);//測
OLED_ShowCHinese(32,4,10);//量
OLED_ShowCHinese(48,4,11);//值
OLED_ShowChar(64,4,':');
OLED_ShowChar(88,4,'.');
OLED_ShowNum(94,4,20,2,16);//
OLED_ShowNum(72,4,10,2,16);//
OLED_ShowCHinese(0,6,12);//輸
OLED_ShowCHinese(16,6,13);//出
OLED_ShowCHinese(32,6,14);//電
OLED_ShowCHinese(48,6,15);//壓
OLED_ShowChar(64,6,':');
OLED_ShowChar(112,6,'V');
OLED_ShowChar(88,6,'.');
}
/**************************************
功能描述：ADC口初始化
入口參數：無
返回值：無
***************************************/
void ADC_config(void)
{
ADC_InitTypeDef ADC_InitStructure; //結構定義
ADC_InitStructure.ADC_Px = ADC_P10 ; //設置要做ADC的IO
ADC_InitStructure.ADC_Speed = ADC_360T; //ADC速度 ADC_90T,ADC_180T,ADC_360T,ADC_540T
ADC_InitStructure.ADC_Power = DISABLE; //ADC功率允許/關閉 ENABLE,DISABLE
ADC_InitStructure.ADC_AdjResult = ADC_RES_H2L8; //ADC結果調整, ADC_RES_H2L8,ADC_RES_H8L2
ADC_InitStructure.ADC_Polity = PolityLow; //優先級設置 PolityHigh,PolityLow
ADC_InitStructure.ADC_Interrupt = DISABLE; //中斷允許 ENABLE,DISABLE
ADC_Inilize(&ADC_InitStructure); //初始化//調用ADC初始化函數
ADC_PowerControl(ENABLE); //單獨的ADC電源操作函數, ENABLE或DISABLE// 開啟ADC電源
ADC_InitStructure.ADC_Px = ADC_P11 ; //設置要做ADC的IO
ADC_InitStructure.ADC_Speed = ADC_360T; //ADC速度 ADC_90T,ADC_180T,ADC_360T,ADC_540T
ADC_InitStructure.ADC_Power = DISABLE; //ADC功率允許/關閉 ENABLE,DISABLE
ADC_InitStructure.ADC_AdjResult = ADC_RES_H2L8; //ADC結果調整, ADC_RES_H2L8,ADC_RES_H8L2
ADC_InitStructure.ADC_Polity = PolityLow; //優先級設置 PolityHigh,PolityLow
ADC_InitStructure.ADC_Interrupt = DISABLE; //中斷允許 ENABLE,DISABLE
ADC_Inilize(&ADC_InitStructure); //初始化//調用ADC初始化函數
ADC_PowerControl(ENABLE);
}
/**************************************
功能描述：GPIO口初始化
入口參數：無
返回值：無
***************************************/
void GPIO_config(void)
{
GPIO_InitTypeDef GPIO_InitStructure; //結構定義
//
GPIO_InitStructure.Pin=GPIO_Pin_0|GPIO_Pin_1; //P3.0，p3.1引腳
GPIO_InitStructure.Mode=GPIO_OUT_PP; //指定IO口為強推挽
GPIO_Inilize(GPIO_P3,&GPIO_InitStructure); //初始化P1口
//設置AD檢測口P17口為浮空輸入
GPIO_InitStructure.Pin=GPIO_Pin_0; //P1.0引腳
GPIO_InitStructure.Mode=GPIO_HighZ; //指定IO口為浮空輸入
GPIO_Inilize(GPIO_P1,&GPIO_InitStructure); //初始化P1口
}
void main()
{
uint Temp=0,adc_data1[20],TempPhoto1=0,adtmp1=0,adc_data2[20],TempPhoto2=0,adtmp2=0;
uchar j,i;
// uchar strPhoto[6];
/*********************************************************************************
*注意: STC15W4K32S4系列的芯片,上電后所有與PWM相關的IO口均為
* 高阻態,需將這些口設置為準雙向口或強推挽模式方可正常使用
*相關IO: P0.6/P0.7/P1.6/P1.7/P2.1/P2.2
* P2.3/P2.7/P3.7/P4.2/P4.4/P4.5
*********************************************************************************/
P0M1 = 0; P0M0 = 0; //設置P0.0~P0.7為準雙向口
P1M1 = 0; P1M0 = 0; //設置P1.0~P1.7為準雙向口
P2M1 = 0; P2M0 = 0; //設置P2.0~P2.7為準雙向口
P3M1 = 0; P3M0 = 0; //設置P3.0~P3.7為準雙向口
P4M1 = 0; P4M0 = 0; //設置P4.0~P4.7為準雙向口
P5M1 = 0; P5M0 = 0; //設置P5.0~P5.7為準雙向口
// char t;
GPIO_config();
OLED_Init(); //初始化OLED
OLED_Clear();
delay_ms(10); //初始化后延時
ADC_config();
display();
while(1)
{
key();
//Temp = Get_ADC10bitResult(0); //參數0~7,查詢方式做一次ADC, 返回值就是結果, == 1024 為錯誤
for(j=0;j<20;j++)
{
adc_data1[j] = Get_ADC10bitResult(0);
delay_ms(1); //
}
for(j=0;j<20;j++)
for(i=1;i<20-j;i++)
{
if(adc_data1[j]<adc_data1[i])
{
adtmp1=adc_data1[j];
adc_data1[j]=adc_data1[i];
adc_data1[i]=adtmp1;
}
}
TempPhoto1=0;
for(j=5;j<16;j++)
{
TempPhoto1=TempPhoto1+adc_data1[j];
}
TempPhoto1=TempPhoto1/10;
OLED_ShowNum(94,6, (TempPhoto1%1000)/100,1,16);//電壓的小數位
OLED_ShowNum(102,6, (TempPhoto1%1000)%100,1,16);//
OLED_ShowNum(80,6,TempPhoto1/1000,1,16);//電壓的個位
for(j=0;j<20;j++)
{
adc_data2[j] = Get_ADC10bitResult(0);
delay_ms(1); //
}
for(j=0;j<20;j++)
for(i=1;i<20-j;i++)
{
if(adc_data2[j]<adc_data2[i])
{
adtmp2=adc_data2[j];
adc_data2[j]=adc_data2[i];
adc_data2[i]=adtmp2;
}
}
TempPhoto2=0;
for(j=5;j<16;j++)
{
TempPhoto2=TempPhoto2+adc_data2[j];
}
TempPhoto2=TempPhoto2/10;
OLED_ShowNum(80,2, TempPhoto2,4,16);//水位高度
delay_ms(200);
}
}

復制代碼

全部程序51hei下載地址：

2017年電賽簡易水情代碼.rar (105.27 KB, 下載次數: 40)

ID:927850 · 發表于 2021-6-26 21:30

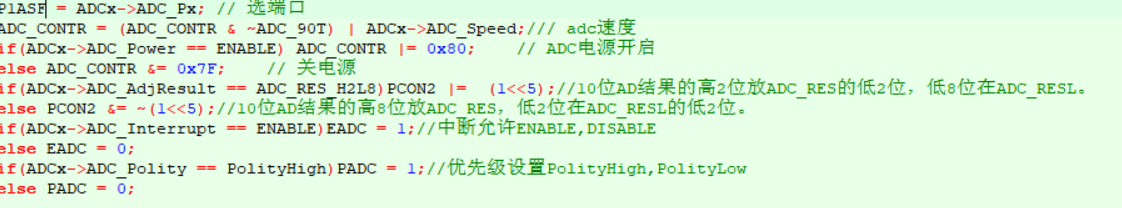

大佬，這個PCON2為什么報錯沒有定義？

ID:94031 · 發表于 2021-6-27 08:58

yanzewu 發表于 2021-6-26 21:30
大佬，這個PCON2為什么報錯沒有定義？

STC15.h 頭文件里沒有PCON2定義，這個程序不是STC15W4K58S4單片機的，找STC15W4K58S4 AD初始化例程用。
