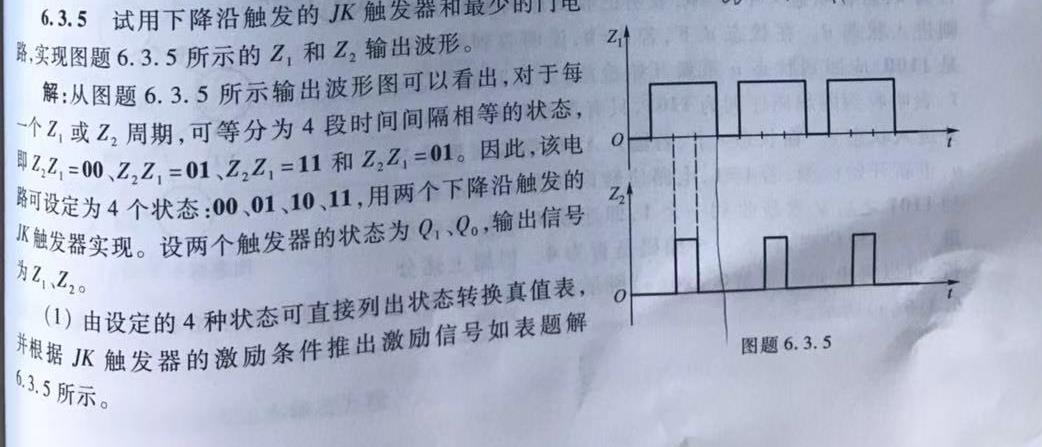

關于時序邏輯電路,請問紅色圓圈內是怎么來的？謝謝

ID:595761 · 發表于 2019-8-5 19:26

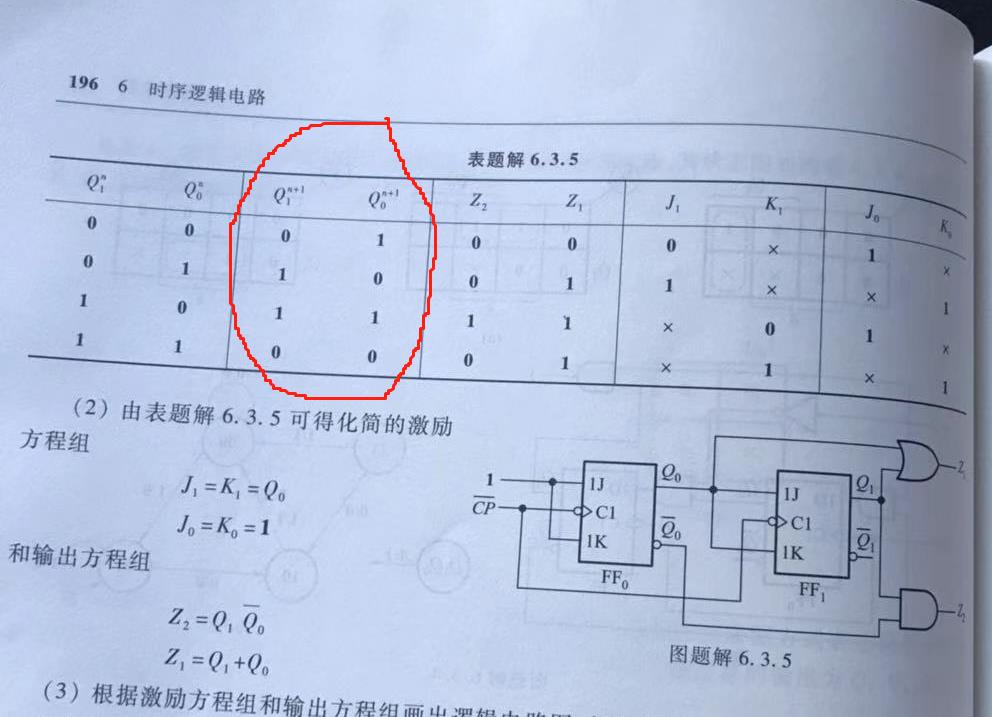

剛學數字電路不久，請問紅色圓圈內的是怎么來的？謝謝

ID:377268 · 發表于 2019-8-5 21:55

Qn是當前狀態，Qn+1是下一時刻狀態（下一脈沖來了之后跳變的）。根據狀態改變時J K 和輸入寫激勵方程的

ID:377268 · 發表于 2019-8-5 22:00

懷疑是芯片問題

ID:595925 · 發表于 2019-8-6 09:06

每一排的Q1（n）、Q0（n）、J、K是已知的，表中也都列出來了，根據每一排的Q1（n）、Q0（n）、J、K的情況，分別對兩個觸發器套JK觸發器的方程，得到的結果就是Q1（n+1）、Q0（n+1），這個結果也是下一排的Q1（n）、Q0（n）

ID:248260 · 發表于 2019-8-6 10:21

jk觸發器嗎

ID:552849 · 發表于 2019-8-6 11:07

你自己看看書上的求解步驟，要求先有觸發器的輸出方程，其次你要明白Q(n+1)是根據Q(n)來的，你再根據電路圖上Q和輸入的關系，把Q(n)作為輸入代入就行

ID:590239 · 發表于 2019-8-6 13:46

看樣子說不到是芯片有問題
