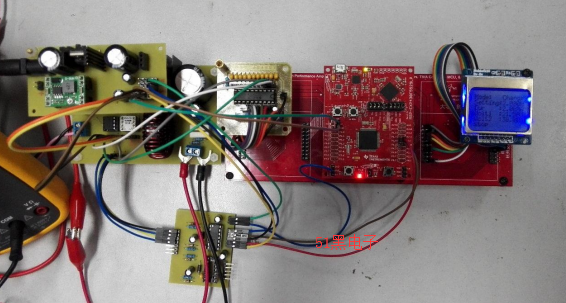

（1）充電電流精度測試
測試方法：輸入接直流穩壓電源，使 U2 = 30V，對電池進行恒流充電，按鍵0.05A 步進值調節電流 I10，用萬用表測量實際充電電流 I1，顯示電流值 I11，結果如表 1 所示，可以計算出電流控制精度
，顯示精度
2 。滿足基礎部分要
求。
表 1
充電電流控制精度測試表
I10/A 1.0 1.25 1.5 1.65 2.0
I1/A 0.993 1.247 1.505 1.655 2.008
I11/A 1.0 1.25 1.5 1.65 2.005
1
/% 0.7 0.24 0.33 0.3 0.4
2
/% 0 0 0 0 0.25
（2）充電電流變化率測試
測試方法：輸入接直流穩壓電源，使 U2 = 30V 時，充電電流為 I1，U2 = 24V
時，充電電流為 I11，U2 = 36V 時，充電電流為 I12，計算電流變化率 SI1為 0.099%，
表 2
充電電流變化率測試表
I1/A I11/A I12/A 誤差/%
2.008 2.006 2.004 0.099
（3）充電效率測試
測試方法：調節充電電壓值，分別用數字萬用表測量 U1，I1，U2，I2，計算效率,η1 如下表
表 3
充電效率測試表
U1/V 21.57 19.5 19.4
I1/A 2.029 2.006 1.98
U2/V 30 30 30
I2/A 1.52 1.35 1.32
η1 95.98 96.23 96.5
（4）過充保護功能測試
測試方法：設定 I1 值為 2A，在 A、B 點之間串入滑線變阻器，調節 U1，當超過閾值時 U1th = 240.5V，是否停止充電。
測試結果證明當 U1 超過 23.8V 時會停止充電。
（5）放電效率測試
測試方法：設置為放電模式，保持 U2 = 30
0.5V 條件下，分別測量 U1，I1，
U2，I2,計算效率η2 如下表
表 5
放電效率測試表
U1/V 20.5 19.2 17.7
I1/A 1.47 1.58 1.72
U2/V 29.98 29.99 30.03
I2/A 0.990 0.987 0.988
η1/% 98.49 97.57 97.46
（6）模式自動切換功能測試
測試方法：調整電路，接入穩壓電源輸出電壓，使 Us 在 32~38V 內變化時，
測試當 Us<35V 時自動切換為放電模式，當 Us>35V 時，自動切換為充電模式。
測試結果證明可以實現模式自動切換
單片機源程序如下:
- #include <msp430.h>
- #include "TLC2543CN.h"
- #include "nokia5110.h"
- #include "CLK25M.h"
- #include "PWM.h"
- #include "menu.h"
- /*
- * main.c
- */
- void main()
- {
- while(1)
- {
- WDTCTL=WDTPW+WDTHOLD;
- P1SEL &=~(BIT2+BIT3);
- P1REN |=(BIT2+BIT3);
- P1DIR &=~(BIT2+BIT3);
- P1OUT &=~(BIT2+BIT3);
- CLK25M();
- LCD_init();
- initGetKey();
- ClearLcd();
- Init_AD2543();
- _EINT();
- while(1)
- {
- switch(Menu_Flag)
- {
- case 0: LCD_welcom();break;
- case 1: Choose_mode();break;
- case 2: Excecute_Mode();break;
- }
- }
- }
- }
所有資料51hei提供下載:
005A10源程序.zip
(14.92 KB, 下載次數: 18)
2019-8-6 15:14 上傳
點擊文件名下載附件
程序
33A9281F9E049045567350E190C_C3DB5B0C_BF46A.zip
(753.74 KB, 下載次數: 19)
2019-8-6 15:14 上傳
點擊文件名下載附件

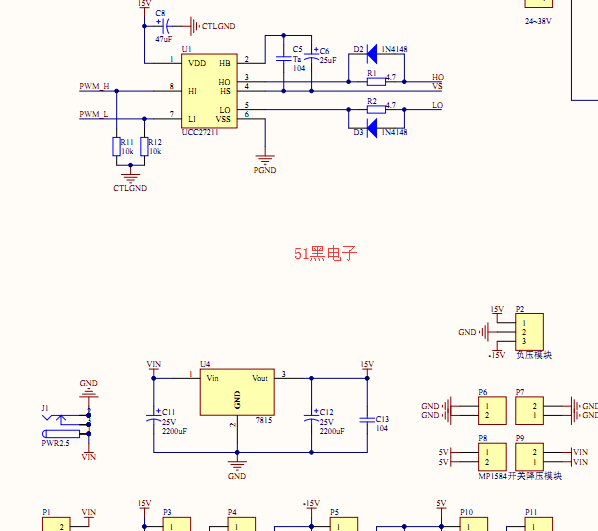

電路圖
|
