請教動態數碼管單片機驅動怎么寫

ID:517505 · 發表于 2019-8-22 02:09

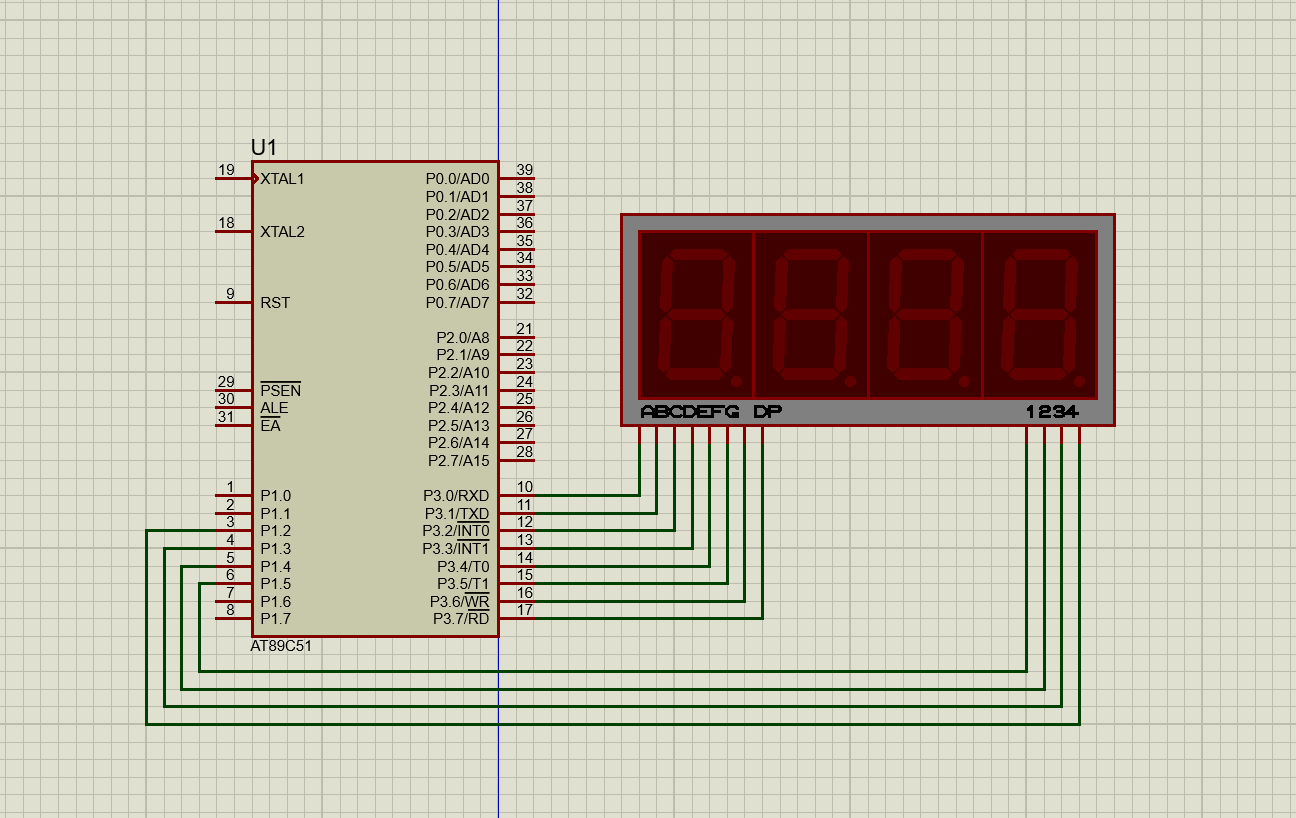

我想不用 595 寫4個數碼管的程序數碼管顯示任意數字思路是怎樣的有大神指點下嗎？ 51hei圖片_20190822020916.png

ID:213173 · 發表于 2019-8-22 02:09

給你寫一個單鍵控制4位百分秒表+仿真示例參考

4位百分秒表+仿真.zip (102.53 KB, 下載次數: 9)


ID:10193 · 發表于 2019-8-22 07:27

基本思路就是P1.2~P1.5先選中需要顯示數字的那一位數碼管（位碼），然后P3口輸出需要顯示的數字的段碼。然后切換位碼，輸出段碼。切換中間加短時消隱信號。利用視覺暫留效應，就實現了動態顯示。具體程序你看看這方面的書籍，很容易理解的。

ID:138097 · 發表于 2019-8-22 08:05

圖中的4個數碼管為共陽極數碼管。數碼管實際是由8個發光二極管組成的，而共陽極是指將這8個二極管的正極連接到一個公共端。所以當這8個二極管的任何一個負極通低電平的時候，相應的二極管就會被點亮，相反，通高電平則滅。
當要該數碼管顯示0到9之間任一數字的時候，要給每一個二極管不一樣的電平（0或1），8個二極管分別由P3口的8個I/O口控制，P3口的控制輸出即為段碼。
有四個數碼管，可以看到數碼管底下的DIG口分別連接到4個驅動三極管，并最終由P1口的4個端子來控制。這樣就可以選擇哪個數碼管工作，譬如希望最左側數碼管亮，，則只需給P1.5口送低電平。

ID:602448 · 發表于 2019-8-22 08:37

簡單說下思路，以共陰極數碼管為例，程序?qū)懹嫈?shù)器、用中斷的方式掃描IO口。在中斷里定義顯示初始化的函數，由于是共陰極數碼管，需先把所有數碼管的段初始化為低電平，所有的位初始化為高電平，在根據所要顯示的值，一個一個段點亮，然后再逐個打開COM口就可以實現動態顯示了。我也是新手，還不太會表述，有疑問可以繼續找我，當是練練手，一起進步

ID:332444 · 發表于 2019-8-22 10:42

當然可以,使用鎖存器目的是節約IO口,不用鎖存就是直接控制,道理一樣,代碼基本一樣,稍微改改即可.
