兩路學習型風扇遙控開關帶自然風 單片機源程序+電路

ID:343102 · 發表于 2019-8-28 19:07

電路原理圖如下：

制作說明：
這個電路采用15W104單片機通過紅外遙控器控制電風扇。
在初次使用時，首先進行按鍵學碼。
學碼方法：找一個閑置的紅外遙控器，選擇兩個好用的按鍵，按住其中一個遙控
按鍵不放約6秒，蜂鳴器響一聲，表明學習完成。同樣方法學習另外一個遙控按鍵。
正常使用時，短按一下已學習的按鍵即可控制對應的開關反轉，蜂鳴器會響一聲。
第一個學習的按鍵為風扇開關，開后吹風3小時會自動關閉，防止長開。第二個學
習的按鍵為自然風開關，自然風啟動后電扇吹7秒停3秒，再按關閉自然風。由于使用
延時控制，開自然風后遙控反應會延遲。
如果需要換別的遙控按鍵或另外一個遙控器，重新上述操作，即可刪除舊的按鍵，
使用新的按鍵。
紅外接收端為1腳。輸出端為5腳，低電平為工作態。蜂鳴器接8腳，低電平為工作
態。
落地扇或臺扇一般有3個檔位，實際制作時可將其中一個檔位改成遙控，另外兩個
仍用手動。我是將最慢的1檔改成了遙控。
電路圖是借用別人的，程序也是應邀修改的，只要把8腳的led指示燈換成蜂鳴器即
可。當然不換也行，看各人愛好。程序不會沖突，指示燈和蜂鳴器都是低電平工作。

單片機源程序如下:

#define CPU_Fosc 11059200uL //定義時鐘，自適應解碼和延時用
#include <REG51.h>
#include<EROM_STC10_11_15.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define USER_H 0x80 //用戶碼高8位
#define USER_L 0x7F //用戶碼低8位
#define Check_EN 0 //是否要校驗16位用戶碼：不校驗填0，校驗則填1
#define CA_S 40 //長按時間設置，單位：108mS（即 108mS整數倍，10倍以上為宜）
/*┈┈┈┈┈┈┈┈┈┈ 基準 ┈┈┈┈┈┈┈┈┈┈┈*/
#define Boot_Limit (((9000+4500) +2000)/Step) //引導碼周期上限
#define Boot_Lower (((9000+4500) -2000)/Step) //引導碼周期下限
#define Bit1_Limit ((2250 +800)/Step) //“1”周期上限
#define Bit0_Limit ((1125 +400)/Step) //“0”周期上限
#define Step 400//紅外采樣步長：400us
#define TH_H ((65536-Step*(CPU_Fosc/300)/40000)/256) //定時器高8位基準賦值
#define TH_L ((65536-Step*(CPU_Fosc/300)/40000)%256) //定時器低8位基準賦值
sfr P3M0 = 0xB2; //0000,0000 端口3模式寄存器0
sfr P3M1 = 0xB1; //0000,0000 端口3模式寄存器1
uint IR_BT; //解碼效果返回：0無效，1有效，2短按，3長按
uchar NEC[4]; //解碼存放：16位用戶碼、操作碼正反碼
uint cntCA; //長按計數
uint cntStep; //步數計
bit IRa,IRb; //電位狀態保存
bit IRsync; //同步標志
bit bz1,bz2,bz3,bz4;
bit m1,m2; //紅外輸入鍵值變量
uint BitN; //位碼裝載數
uchar num1,num2,num3,num4;
uchar aa;
float tm;
/********************************************/
sbit out_1 = P3^0; //輸出1
sbit BE = P3^3; //蜂鳴器
sbit IR = P3^4; //定義紅外線接口（任意引腳）
/************************************************/
//========================================================================
// 函數: void delayms(unsigned int ms)
// 描述: 延時函數。
// 參數: ms,要延時的ms數, 這里只支持1~65535ms. 自動適應主時鐘.
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 備注:
//========================================================================
void DelayMs(unsigned int ms)
{
unsigned int i;
do{
i = CPU_Fosc / 13000;
while(--i) ; //14T per loop
}while(--ms);
}
/****************蜂鳴器*************************/
void beep()
{
BE=0;
DelayMs(500);
BE=1;
}
/***************寫數據 ***************************/
void W_W_1(void)//寫數據
{
num1 = NEC[2];
EA = 0; //關中斷
EROM_C(0); //讀擦除EPPROM
EROM_W(0,5,num1); //寫EPPROM
num2 = EROM_R(0,5); //讀EPPROM
EA = 1; //開中斷
}
/**************寫數據 ****************************/
void W_W_2(void)//寫數據
{
num3 = NEC[2];
EA = 0; //關中斷
EROM_C(1); //讀擦除EPPROM
EROM_W(1,10,num3); //寫EPPROM
num4 = EROM_R(1,10); //讀EPPROM
EA = 1; //開中斷
}
/****************遙控短按處理*************************/
void KZ0()//函數：遙控短按處理
{
beep();
num2 = EROM_R(0,5); //讀EPPROM
num4 = EROM_R(1,10);
if(num2 == num1)
{
// bz3 = m1;
// out_1 = ~out_1;
m1=~m1;
}
if(num4 == num3)
{
m2=~m2;
}
}
/*****************遙控長按處理********************/
void KZ1()//函數：遙控長按處理
{
beep();
//m2 = 1;
//m1 = 1;
aa ++;
if(aa == 1)
{
W_W_1();//讀寫程序
}
if(aa == 2)
{
W_W_2();//讀寫程序
aa = 0;
}
}
/****************紅外解碼初始化************************/
void IR_Init() //紅外線解碼初始化
{
TMOD &= 0xF0; //清定時器0
TMOD |= 0x01; //定時器0：16位定時器
TL0 = TH_L; //每步時間
TH0 = TH_H;
ET0 = 1;
EA = 1;
TR0 = 1;
}
/****************主函數*************************/
void main(void)
{
P3M0 = 0x03; //
P3M1 = 0x00; //
m1 = 0;
m2 = 0;
BE=1;
IR_Init(); //紅外線解碼初始化
num2 = EROM_R(0,5); //讀EPPROM
num4 = EROM_R(1,10); //讀EPPROM
while(1)
{
if((IR_BT == 2) || (IR_BT == 3))//遙控檢測
{
tm=0; //有操作，開機時間清0
if(IR_BT == 2)
KZ0(); //短按處理
else
KZ1(); //長按處理
IR_BT = 0; //清有效標志
}
if(tm>27000000) //風扇開啟3小時后關閉(3*3600*1000000us/400us=27000000次)
{
m1=1; //風扇停電
tm=27000001; //停止計時防止溢出
}
out_1=~m1;
if(m1==1)
{
if(m2==1)
{
DelayMs(7000); //風扇通電7s
out_1=1;
DelayMs(3000); //風扇停電3s
}
}
}
}
/********************** 定時器0中斷函數************************/
void time0(void) interrupt 1
{
TL0 = TH_L; //重賦值
TH0 = TH_H;
IRb = IRa; //上次電位狀態
IRa = IR; //當前電位狀態
tm ++;
cntStep ++;
if(IR_BT == 1)
if(cntStep > 300)
IR_BT = 2;//解碼有效后，如果無長按，120ms（400us×300）后默認短按
if(IRb && !IRa) //是否下降沿（上次高，當前低）
{
if(cntStep > Boot_Limit) //超過同步時間？
{
if(IR_BT == 1) //解碼有效后，繼續按住遙控>CA_S即長按
if(++ cntCA > CA_S)
IR_BT = 3;
IRsync = 0; //同步位清0
}
else
if(cntStep > Boot_Lower)
{
IRsync = 1; //同步位置1，裝載位碼數
BitN = 32;
}
else
if(IRsync) //如果已同步
{
if(cntStep > Bit1_Limit)
IRsync = 0;
else
{
NEC[3] >>= 1;
if(cntStep > Bit0_Limit)NEC[3] |= 0x80; //“0”與“1”
if(-- BitN == 0)
{
IRsync = 0; //同步位清0
#if (Check_EN == 1)
if((NEC[0] == USER_H) && (NEC[1] == USER_L) && (NEC[2] == ~NEC[3])) //校驗16位用戶碼、操作碼正反碼
{
IR_BT = 1; //解碼有效，接下來判斷：短按？長按？
cntCA = 0;
}
#else
if(NEC[2] == ~NEC[3])//校驗操作碼正反碼
{
IR_BT = 1;
cntCA = 0;
}
#endif
}
else
if((BitN & 0x07) == 0)//NEC[3]每裝滿8位，移動保存一次（即 BitN%8 == 0）
{
NEC[0] = NEC[1];
NEC[1] = NEC[2];
NEC[2] = NEC[3];
}
}
}
cntStep = 0; //步數計清0
}
/******************************************/
if(IR_BT == 1)//寫鍵值指示
{
num1 = NEC[2];
}
/*****************************************/
if(IR_BT == 1)//寫鍵值指示
{
num3 = NEC[2];
}
}

復制代碼

所有資料51hei提供下載:

兩路學習型風扇遙控開關帶自然風6.rar (51.48 KB, 下載次數: 150)

ID:17109 · 發表于 2019-8-30 16:36

師博你好;可以增加一只led燈用來學習狀態顯示嗎

上電立即進入學習狀態，紅色LED燈閃動，用電視機或DVD遙控器對著紅外接收器，按下其中任一按鍵發射信號，紅色LED燈熄滅，蜂鳴器叫一聲，表示學習成功。該按鍵會被自動識別對應使用。
在學習狀態如果沒有按下任何遙控器按鍵，10秒后自動退出學習狀態

ID:343102 · 發表于 2019-8-30 21:41

ll13536121668 發表于 2019-8-30 16:36
師博你好;可以增加一只led燈用來學習狀態顯示嗎

上電立即進入學習狀態，紅色LED燈閃動，用電視機或D ...

你說的這些功能不是不能實現，只是個人感覺是畫蛇添足意義不大。
首先，這個程序已經有按鍵提示了（蜂鳴器或led指示燈），再增加一個學習指示燈意義不大。在電源電路中增加一個電源指示燈，并與紅外接收器放一起，用以給遙控器指示一個目標，這個都比學習指示燈更有意義。
其次，首次開機時必須學習按鍵，否則無法遙控。再增設一個10秒后自動退出學習狀態功能就沒有任何意義了，反而添亂。
這個程序在任何時候長按按鍵6S以上就會自動學習新按鍵，是非常實用的。

ID:17109 · 發表于 2019-8-31 06:20

風158 發表于 2019-8-30 21:41
你說的這些功能不是不能實現，只是個人感覺是畫蛇添足意義不大。
首先，這個程序已經有按鍵提示了（蜂鳴 ...

試過在6秒內學習前面沒有提示，不知道根本不會使用還以為，程序有問題劰，加個LED提示就好

ID:416951 · 發表于 2019-9-1 23:12

謝謝分享

ID:34298 · 發表于 2019-10-20 16:00

這個更好 stc15w104是寬電壓，可以用舊的手機電池供電，做個小型遙控器。

ID:616759 · 發表于 2019-10-28 14:45

這個電路圖畫的看的我有點懵逼，不知道附件里的原理圖是不是也這樣

ID:77927 · 發表于 2019-11-2 12:34

謝謝分享，學習學習

ID:77927 · 發表于 2019-11-2 12:47

文件打不開，.hex文件燒錄軟件都打不開

ID:51443 · 發表于 2020-2-4 21:08

本帖最后由職教電子于 2020-2-7 15:12 編輯

“ if(tm>27000000)       //風扇開啟3小時后關閉(3*3600*1000000us/400us=27000000次)
{
   m1=1;                      //風扇停電
   tm=27000001; //停止計時防止溢出”
其中m1=1應該為m1=0.否則，3小時后不會停。另外把
#define  Boot_Limit    (((9000+4500) +2000)/Step) //引導碼周期上限
#define  Boot_Lower    (((9000+4500) -2000)/Step) //引導碼周期下限
這兩句改為
#define  Boot_Limit    (15500/Step) //引導碼周期上限
#define  Boot_Lower    (7000/Step) //引導碼周期下限
能適合更多的遙控器使用。因?yàn)?012的引導碼為4500+4500,7462的引導碼是9000+4500.

ID:159575 · 發表于 2020-3-19 15:47

這個只能用于nec編碼的遙控器吧

ID:479492 · 發表于 2020-5-20 18:47

將程序下載到STC15W104的繼電器控制板，按遙控器只有LED頻閃，松開按鍵，LED燈熄滅。但繼電器不會通斷。不知是怎么回事。

ID:479492 · 發表于 2020-5-23 18:08

為了知道自己遙控器的用戶碼，買了一個紅外遙控器解碼器，但即使將程序換成自己的用戶碼，還是不能讀到遙控器。
后來參考網上的方法，將程序里的頻率改為12M，但Keil的設置頻率及下載器頻率按11.0592M，就可以讀到部分遙控器，并能正常控制。
但有部分遙控器不能讀到：如有線電視機頂盒的遙控器、LED吸頂燈的遙控器等。

ID:479492 · 發表于 2020-12-16 11:36

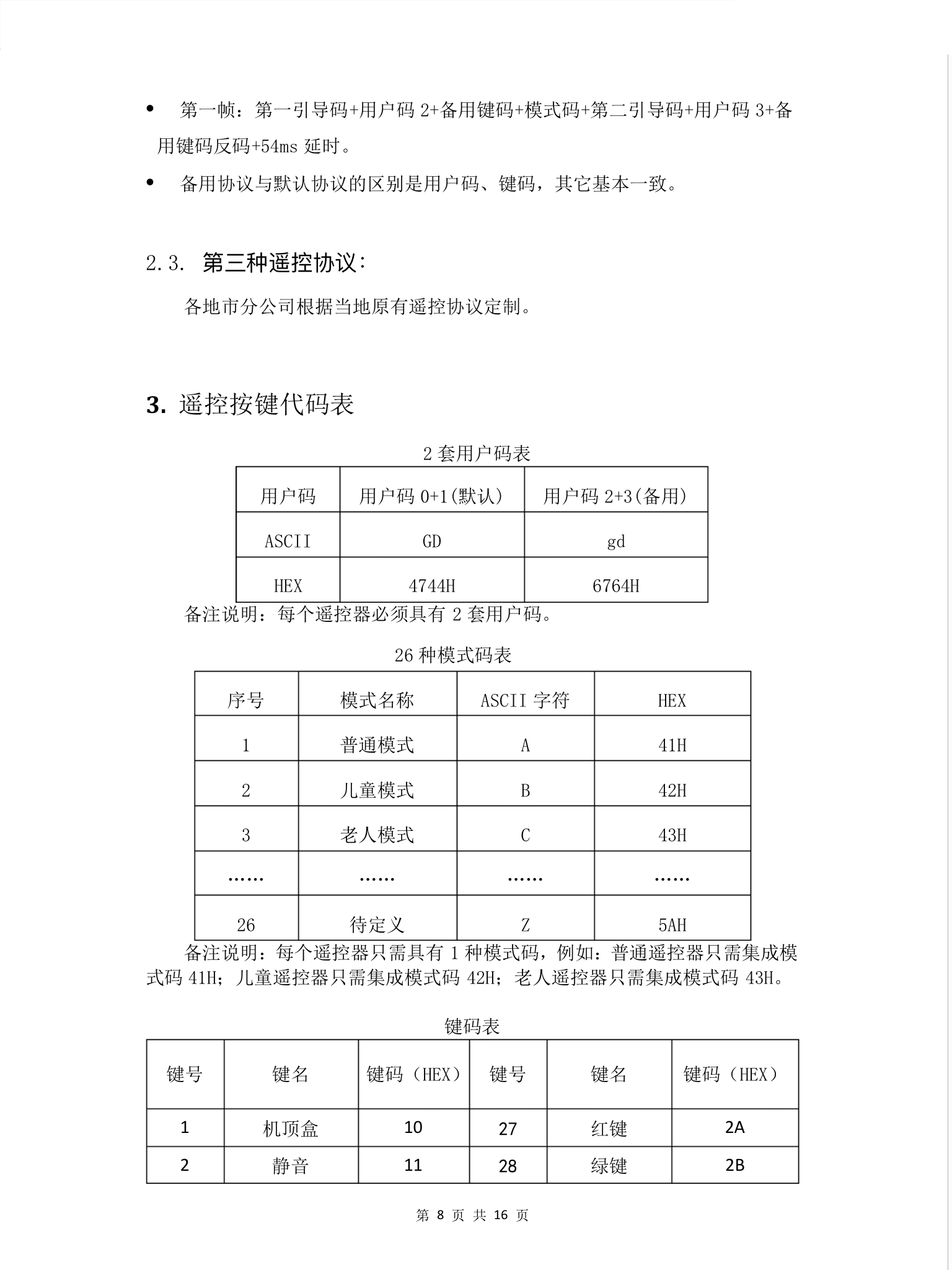

后來，查了一下有線電視機頂盒的編碼規范，并與NEC碼進行了對比。如下圖所示：

ID:479492 · 發表于 2020-12-16 11:48

按照機頂盒的編碼規范，修改了樓主的一些參數（只接收前2個8位），結果原配的遙控器沒有反應，但后來買的備用遙控器反而可以使用

，但遙控機頂盒時，兩個都能夠正常使用的，并且，用讀碼器讀到的兩個遙控器的紅外碼是一樣的。不知是什么原因？
樓主可以按照機頂盒的編碼，修改一下程序嗎？謝謝！

ID:51443 · 發表于 2022-2-9 19:40

hq2000 發表于 2020-12-16 11:48
按照機頂盒的編碼規范，修改了樓主的一些參數（只接收前2個8位），結果原配的遙控器沒有反應，但后來買的 ...

原文中的NEC[3]是數據反碼，改文中的NEC[1]是數據正碼，運算結果不一樣吧？

ID:403447 · 發表于 2023-8-11 11:51

虛心向大前輩們請教：EROM_W(1,5,num1)里，后面的num1是什么作用？與：EROM_W(1,5)結果有啥不同？

ID:403447 · 發表于 2023-8-14 09:10

大米861 發表于 2023-8-11 11:51
虛心向大前輩們請教：EROM_W(1,5,num1)里，后面的num1是什么作用？與：EROM_W(1,5)結果有啥不同？

終于明白了。因原碼函數 void EROM_W(uchar n,uint x,uchar dat) 有3個參數，uchar n，為扇區，uint x,為地址，uchar dat ,是要寫入的數據。EROM_W(1,5,num1)，即為第 1 扇區，第 5 字節，寫入num1。悟了寫出來，避免以后有我一樣笨的能避坑。
