請教一下，快充芯片ip6505能并聯使用嗎？

ID:608844 · 發表于 2019-9-17 05:02

論壇的高手們：
下圖是官方的應用電路，可以直接并聯（端子H2和H3并接）使用嗎？若能，有沒有器件可省略的；若不能，該如何更改？

ID:56665 · 發表于 2019-9-17 18:01

可以并聯，如果一定要省那就省掉一個輸入端濾波電容吧，再如果你不過認證，對EMI要求不高可以把R44 C66 R444 C666省掉，如果還要省，要求更低的話把C55 C555也去了。

ID:275826 · 發表于 2019-9-17 18:26

輸入可以并接，輸出不行

ID:187303 · 發表于 2019-9-17 21:16

IP6505 是一款集成同步開關的降壓轉換器、支持11種輸出快充協議，為車載充電器、快充適配器、智能排插提供完整的解決方案。

IP6505 內置功率MOS，輸入電壓范圍是4.5V到32V，輸出電壓范圍是3V 到12V，最大能提供 24W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流，典型輸出電壓和電流有： 4V@ 3.6A，5V@3.4A，7V@3A，9V@2.5A， 12V@2A。IP6505 的降壓轉換效率高至 97%。

IP6505 的輸出具有CV/CC 特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。

IP6505 的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

IP6505 具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6505 集成各種快充協議，可以通過DP/DM來自動識別輸出端接入設備所支持的快充協議，然后自動調整輸出電壓和電流。IP6505支持的快充協議有：DCP（蘋果、三星和BC1.2）、高通

QC2.0/QC3.0、MTK PE1.1/2.0、華為快充協議 FCP/SCP、三星快充協議AFC、展訊快充協議 SFCP。

IP6505 有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能。

ID:608844 · 發表于 2019-9-18 03:43

m182892 發表于 2019-9-17 18:01
可以并聯，如果一定要省那就省掉一個輸入端濾波電容吧，再如果你不過認證，對EMI要求不高可以把R44 C66 R44 ...

非常感謝你的答案，我對比了官方17年和18年的應用電路，18年的增加了c44和r66，所以我畫了兩路，一路去掉了R44和c66，一路保留r44和c66，到時實測一下區別，輸入濾波電容到時拿到板子少焊一個電容就可以驗證了。
第一次畫板，希望能成功。

ID:608844 · 發表于 2019-9-18 03:48

m182892 發表于 2019-9-17 18:01
可以并聯，如果一定要省那就省掉一個輸入端濾波電容吧，再如果你不過認證，對EMI要求不高可以把R44 C66 R44 ...

ID:332444 · 發表于 2019-9-18 08:26

不可直接并聯使用，實在要并聯的話，在每個輸出端接二極管隔離比較妥當。

ID:401564 · 發表于 2019-9-18 09:17

你板子的直線太小了,還是你沒有顯示出來?
電源的輸入和電池,電感連接的地方,走線最好是2.5mm以上的,地要全部敷銅
最好是不要并聯,輸入的濾波電容不能少,
已經有18W的充電功率了,你還想要多大的呢?
想要大功率的,用TI的充電IC,10A都可以

ID:158375 · 發表于 2019-9-18 12:52

你想怎樣并聯使用？
輸出并聯，要考慮許多問題，如均流之類。實際使用時需要想一些辦法。

ID:608844 · 發表于 2019-9-18 20:10

Y_G_G 發表于 2019-9-18 09:17
你板子的直線太小了,還是你沒有顯示出來?
電源的輸入和電池,電感連接的地方,走線最好是2.5mm以上的,地要全 ...

感謝你的建議，目前線寬是20mil，也就是0.5mm的，后面再優化一下。整個板子目前有三個部分，整體鋪銅擔心會有干擾，局部鋪銅的功能還在研究；并聯是為了多一路輸出，可以兩臺手機同時快充。

ID:608844 · 發表于 2019-9-18 20:14

笨笨兔發表于 2019-9-18 12:52
你想怎樣并聯使用？
輸出并聯，要考慮許多問題，如均流之類。實際使用時需要想一些辦法。

并聯供電端口，輸出還是連接各自的usb口。

ID:401564 · 發表于 2019-9-19 09:48

0.5mm的走線是小了,可以這么說,你應該是一個新手
一般來說1A以上的電流,如果有地方的話,是肯定不會用那么小的走線的
充電IC底下至少要放4個過孔,連到底層的,不然不好散熱,充電電流還是上不去的
你說的并聯也是一直供電而已,這肯定是可以的了

ID:608844 · 發表于 2019-9-19 16:58

Y_G_G 發表于 2019-9-19 09:48
0.5mm的走線是小了,可以這么說,你應該是一個新手
一般來說1A以上的電流,如果有地方的話,是肯定不會用那么 ...

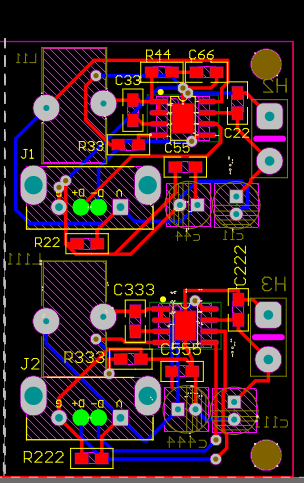

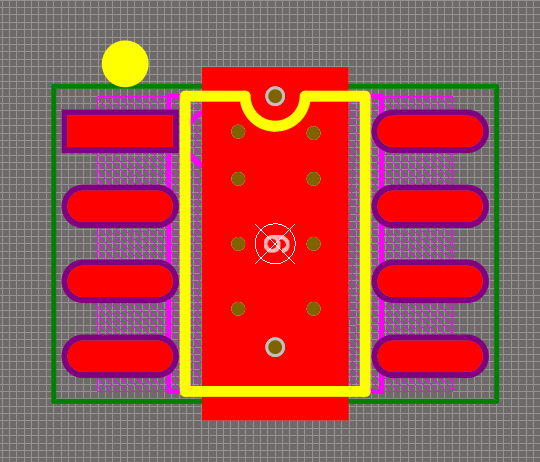

的確是看完教程第一次畫板，好多地方在慢慢摸索，我增加了焊盤長度，在焊盤上增加了過孔，在TOP層添加的不知道對不對，兩種尺寸的：0.25mm和0.25mm，另一種0.25mm和0.35mm，兩種孔用3d看起來差不多，尺寸也是靠蒙的。嘗試了一下1mm走線，自動布線走不通，看來要調整器件位置。

ID:401564 · 發表于 2019-9-19 20:24

你這個電路是相對簡單的,不要自動布線,一般的電路很少是自動布線的,都是手工布線的
大電流在進出IC的部分可以只用0.9mm,但出了引腳部分就加大到2mm以上,反饋和其它控制的可以用0.5或者是0.3都行,不會小的,PCB打樣的時候是可以做出來的
過孔可以選擇0.6外徑+0.5內徑的,小于0.4的孔一般打樣的不做的的,太小了
走線盡可能的不要從貼片的中間走
最好是要板子的四個角加4個大孔,焊盤也行,孔徑3.1,到時個鎖定或者焊元件會方便很多

ID:608844 · 發表于 2019-9-20 13:59

Y_G_G 發表于 2019-9-19 20:24
你這個電路是相對簡單的,不要自動布線,一般的電路很少是自動布線的,都是手工布線的
大電流在進出IC的部分 ...

非常感謝你的建議，整個板子改成手工布線的，線寬也加粗了，優化了過孔，發給pcb廠加工了。

ID:401564 · 發表于 2019-9-20 15:51

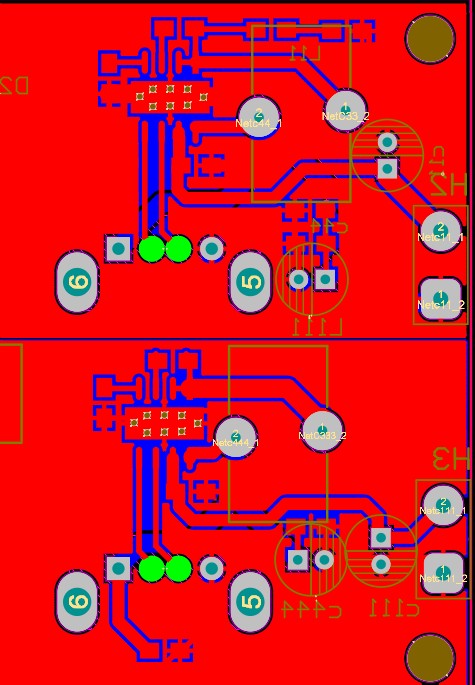

為什么還有兩個點是綠的？
如果是一定要靠那么近的話，那就應該在畫完板之后修改電氣規則，然后，一定要進行一次完整的RDC檢查，通過了才行
比如你想走線之間的間隔是0.5mm的，但封裝是0.3mm的間隔，那就應該是先以0.5mm間隔畫好板，然后，再改規則為0.3的，進行一次DRC，因為，有的電路元件多的話，我們是不知道哪里已經連上了，哪里沒有連的

ID:272119 · 發表于 2019-9-20 19:16

芯片并聯是可以的,但這里有握手協議還是要試驗確認.樓主走線開淚滴,然后覆銅的花孔連接線寬度加到0.5mm以上,甚至可以開0.8mm,看你修改后的走線花孔線最細.然后你的USB接口D+/D-焊盤邊有0.2以上的間距嗎?看上去連一塊了,開一下DRC驗證吧,把走線最小間距做到0.2mm,VIA和鉆孔間距開到0.3mm以上.

ID:608844 · 發表于 2019-9-20 22:39

Y_G_G 發表于 2019-9-20 15:51
為什么還有兩個點是綠的？
如果是一定要靠那么近的話，那就應該在畫完板之后修改電氣規則，然后，一定要進 ...

剛才試了一下，兩個綠點是焊盤太大導致的，改小一點就好了；之前沒有綠點的，我旋轉了180度就有了，一直沒弄明白為什么。

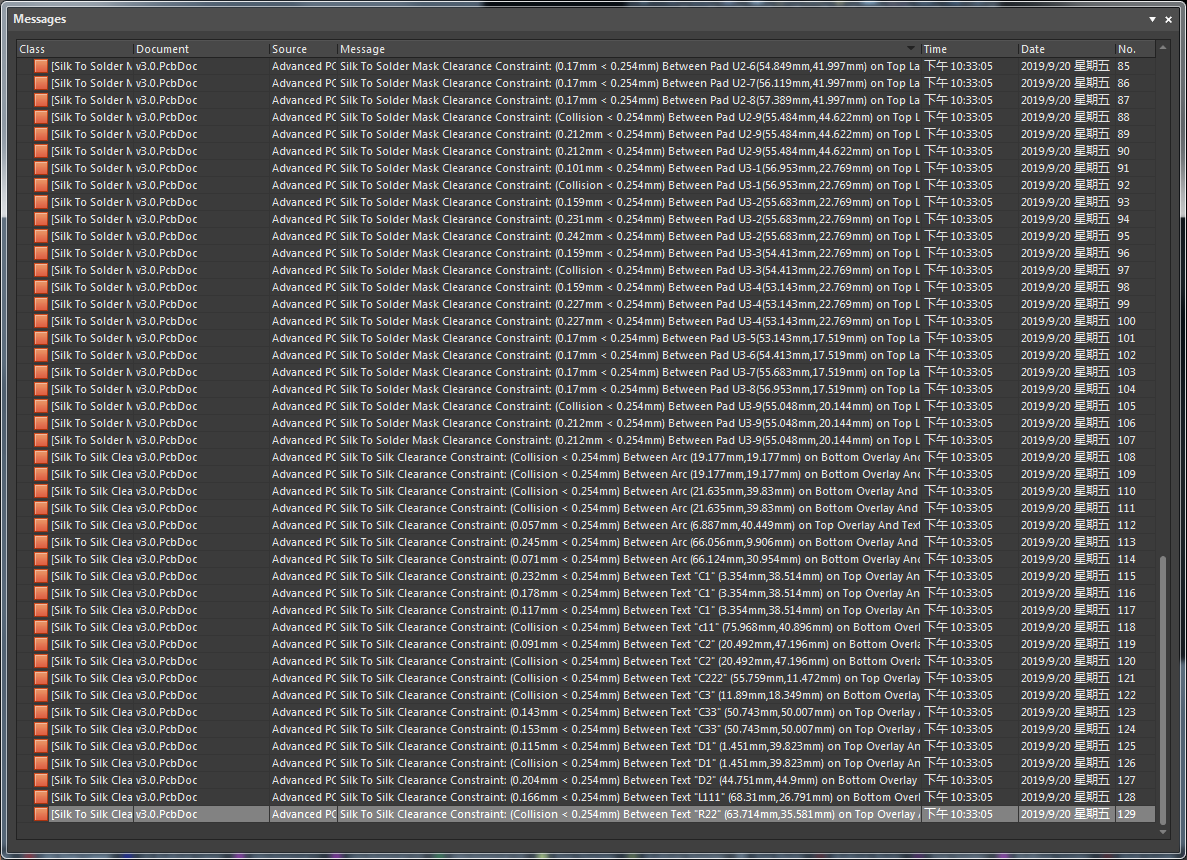

運行過DRC，幾百條記錄，看的眼花繚亂，好像都是些間距問題。

ID:608844 · 發表于 2019-9-20 22:54

qq603599910 發表于 2019-9-20 19:16
芯片并聯是可以的,但這里有握手協議還是要試驗確認.樓主走線開淚滴,然后覆銅的花孔連接線寬度加到0.5mm以上 ...

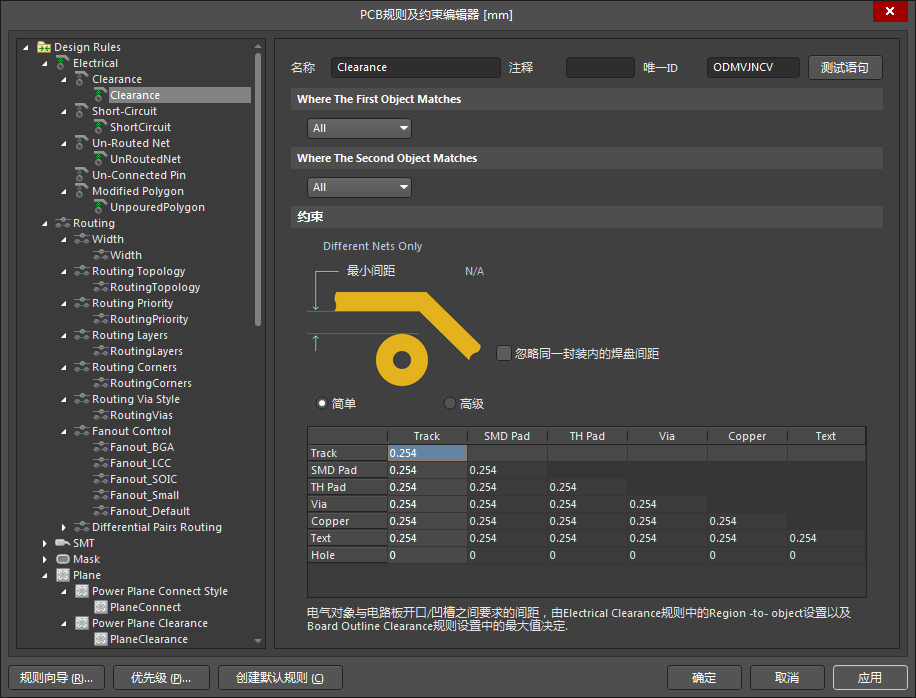

感謝你的答復，花孔我增加到0.5mm了，走線開淚滴我不太懂，是布線時候自動拐彎功能嗎，我是默認設置的，D+D_信號線小電流，我把焊盤改小了。設計規則大部分都是默認的如下圖，有沒有可以參考的設置呢？

ID:401564 · 發表于 2019-9-21 11:13

AD我不怎么用，電腦太卡了，你把你電路和PCB文件上傳上來，我轉換之后用99SE打開看一下就知道了
淚滴可以在最后加的，但不知道AD是不功能強大一點，能在走線的時候自動加淚滴的，PROTEL99SE是沒有這個功能的

ID:608844 · 發表于 2019-9-24 14:38

Y_G_G 發表于 2019-9-21 11:13
AD我不怎么用，電腦太卡了，你把你電路和PCB文件上傳上來，我轉換之后用99SE打開看一下就知道了
淚滴可以 ...

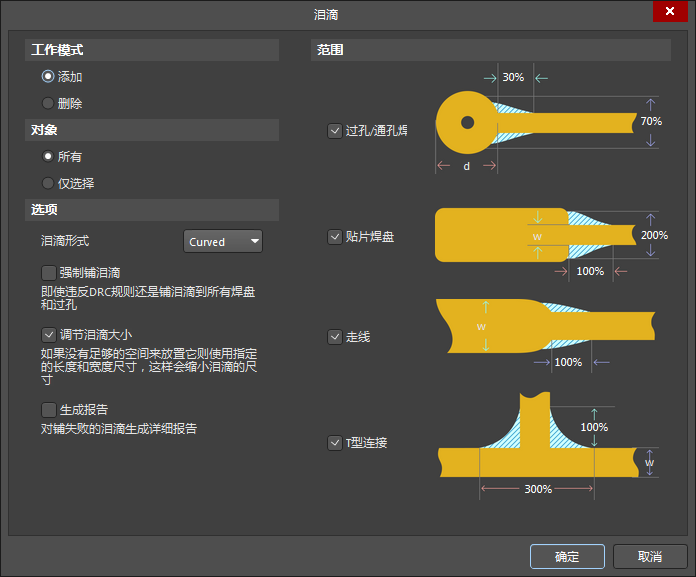

淚滴有個專門的選項，可以強制打開的。

ID:608844 · 發表于 2019-9-24 14:57

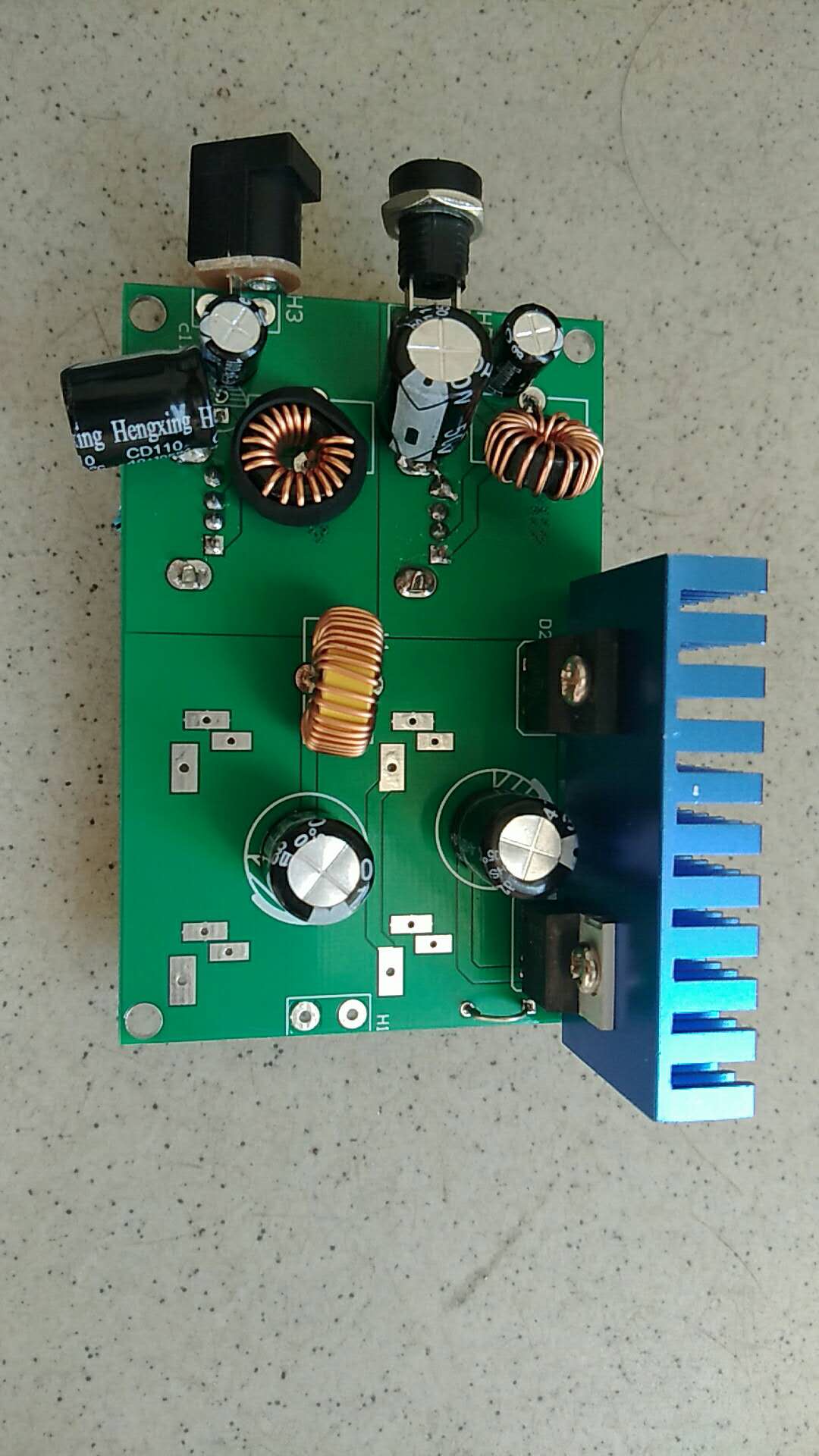

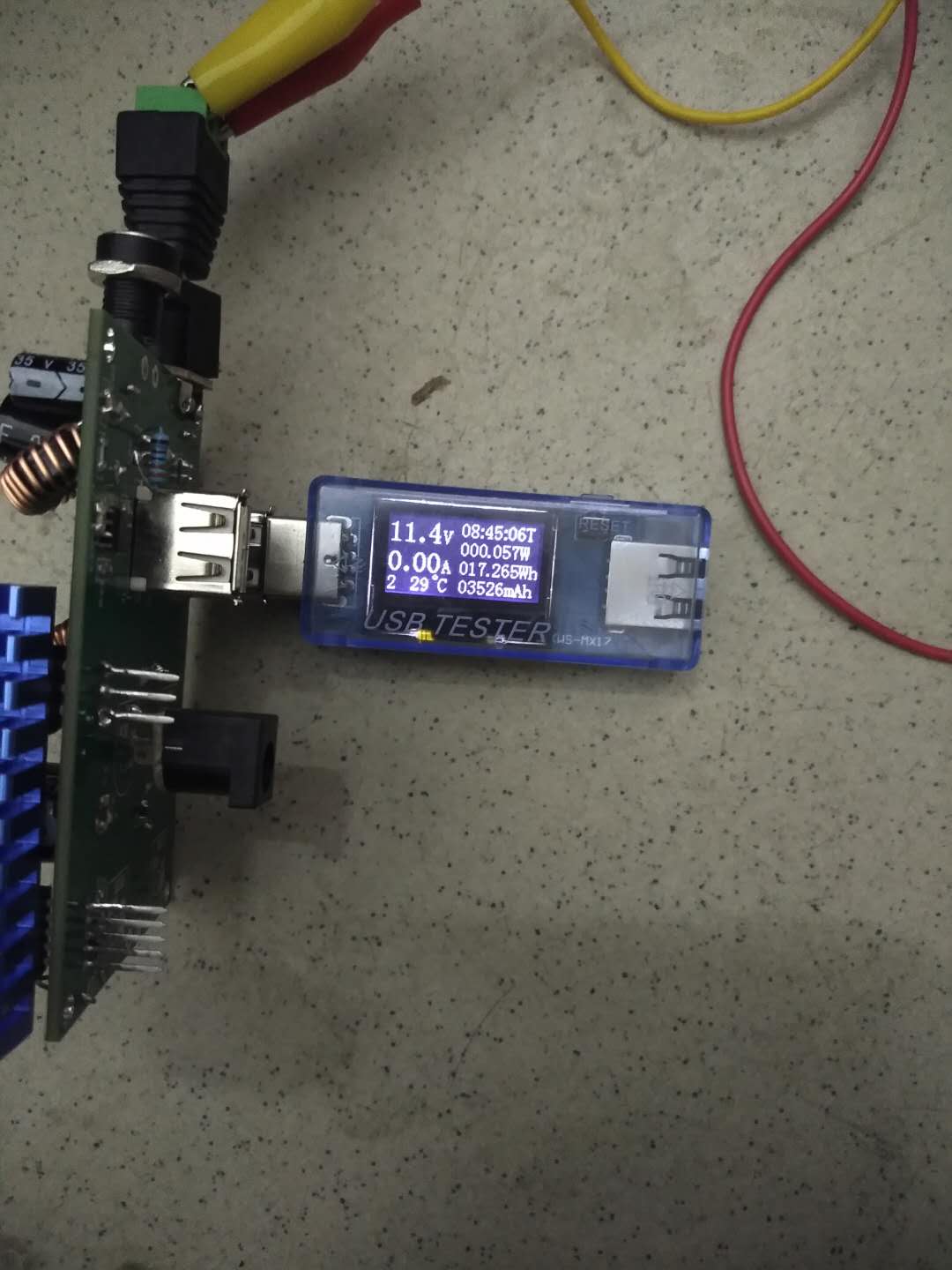

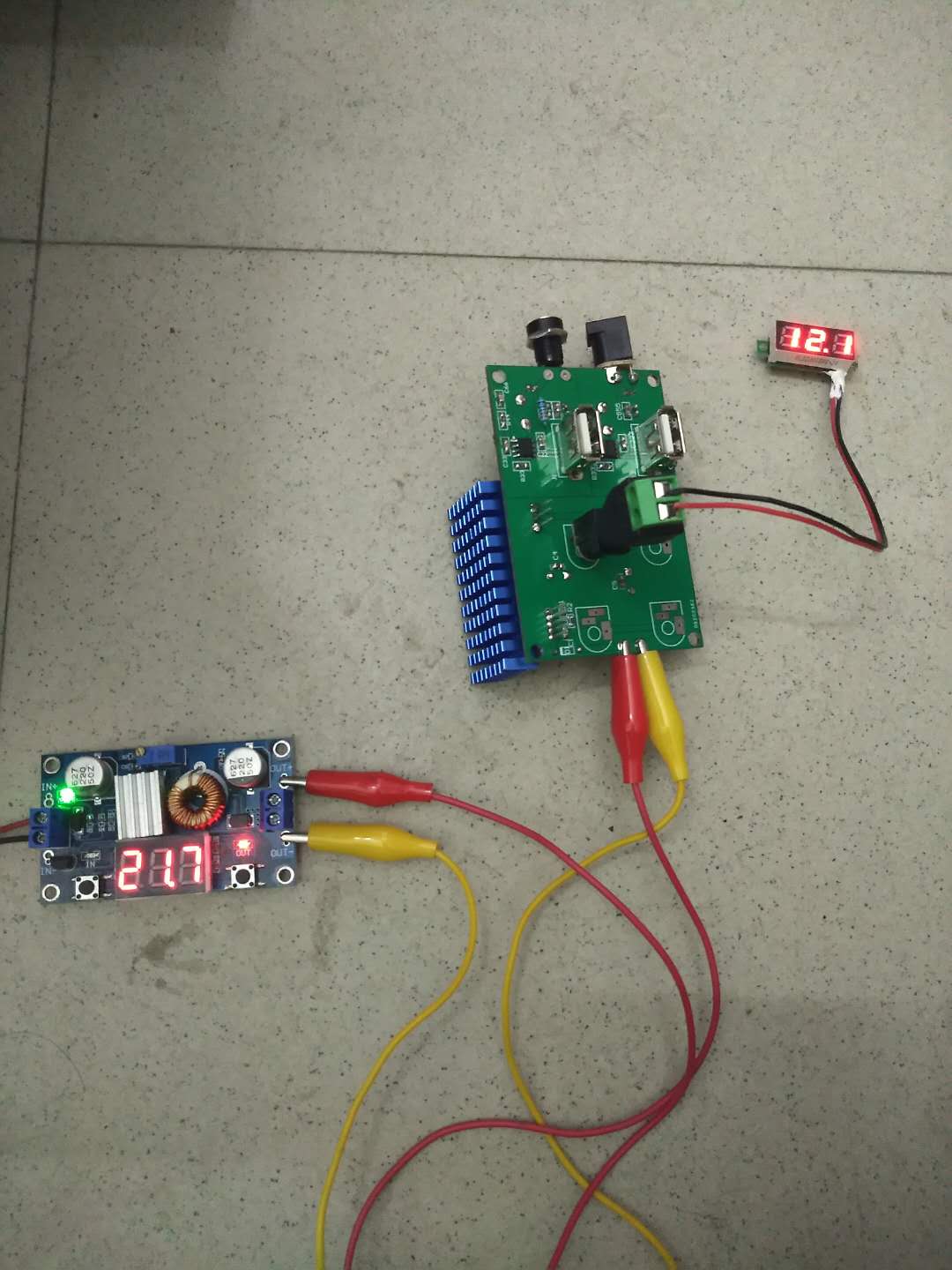

pcb打樣好了，總共做了三路，獨立供電，一路12v（正常輸出），兩路5v的都出現了相同的毛病，usb口的電壓一直在6v到12v之間波動，不知道問題出在哪里，測試了未焊接的電容電阻，阻容值正常，電感沒有儀表無法測量，用的是22uh 5a 0.7線徑的。

ID:608844 · 發表于 2019-9-24 15:13

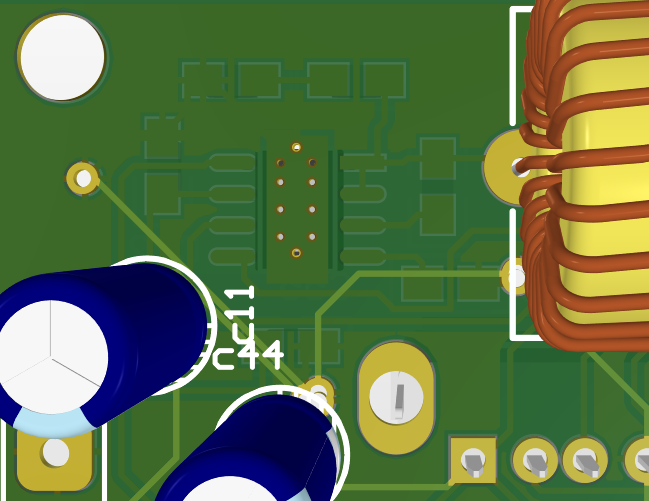

pcb

焊盤設置

工程文件

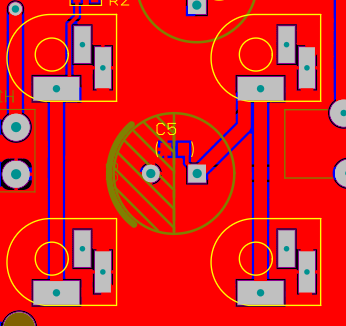

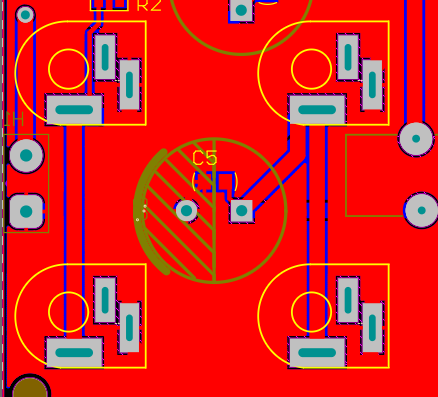

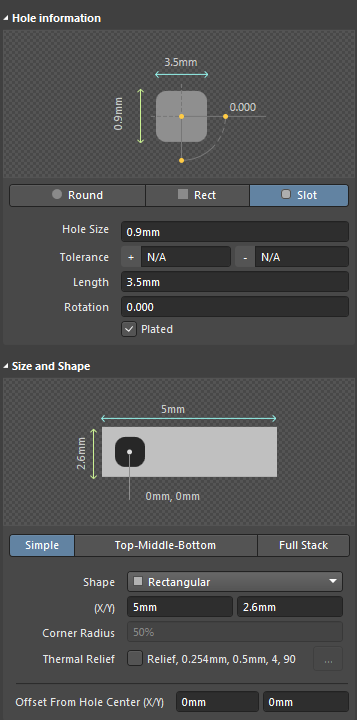

打樣的pcb有一處錯誤，dc12v的座子應該開槽（圖三）的，但是轉換成pcb文件后開槽就變成的開圓孔（圖一），檢查設置如圖2也沒有發現問題。

ID:401564 · 發表于 2019-9-24 16:55

首先,你要保證你的電路一定是完全按照數據手冊的電路來畫的
一般來說,只要是嚴格按照數據手冊畫的電路,基本上是不會有問題的
有的PCB打樣是以默認PROTEL99SE來打開你的PCB文件的
很有可能是你用AD畫了方焊盤孔,人家轉換之后用99SE打開之后就默認改變成一個小的圓孔了
99SE焊盤孔是沒有方孔設定的,所以這個軟件要用到這種長的孔,就要放很多個小圓孔來作一個長孔的
