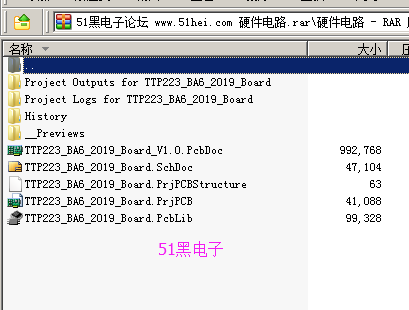

包含原理圖與PCB工程文件
接口設計說明：
1. 供電接5V電源；
2. 如果是數字信號，優先連接J1接口的5、6腳，即網標為D0和D1的接口；
3. 如果是模擬信號，只能連接J1接口的5、6腳，即網標為D0和D1的接口；
4. 如果是IIC接口信號，只能連接J1接口的1、2腳，即網標為AD5/SCL和AD4/SDA的接口；
5. 如果模塊板數字接口數量超過2個，即J1接口的5、6腳不夠，則繼續使用J1接口的1、2腳。
P11跳線接口說明：
1、TOG 0，ALHB 0 ，直接模式，Q高電平有效
2、TOG 0，ALHB 1 ，直接模式，Q低電平有效
3、TOG 1，ALHB 0 ，鎖存輸出，上電狀態 =0
4、TOG 1，ALHB 1 ，鎖存輸出，上電狀態 =1

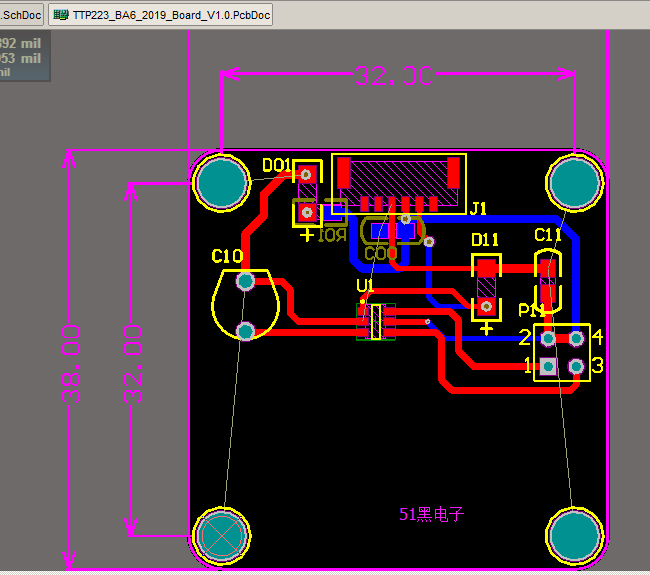

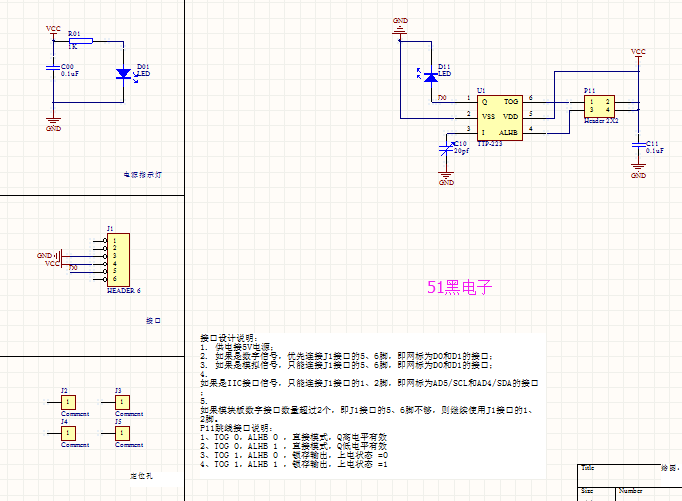

Altium Designer畫的TTP223金屬觸摸開關原理圖和PCB圖如下：(51hei附件中可下載工程文件)

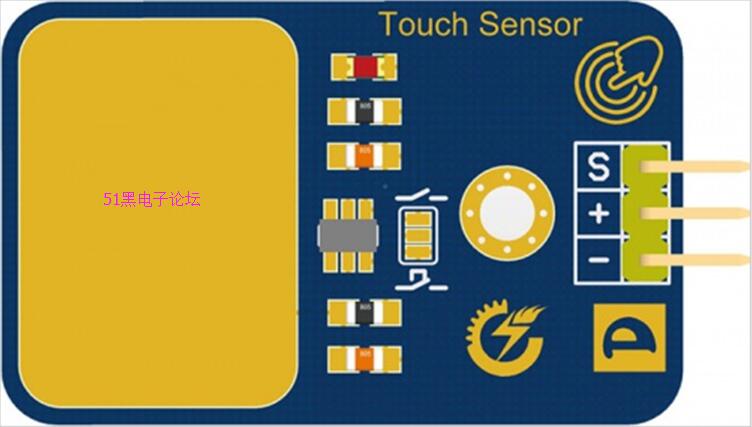

觸摸傳感器是一個基于電容感應的原理制作的觸摸開關模塊。人體或金屬觸碰傳感器的鍍金接觸面會被感應到。 除了與金屬面的直接觸摸，隔著一定厚度的塑料、玻璃等材料的接觸也可以被感應到，感應靈敏度隨接觸面的大小和覆蓋材料的厚度有關。 模塊有2種輸出模式，可使用改變焊接跳線進行切換。如右側圖片所示，在模塊上會有這樣的一個用于改變模式的短路點，焊接上面兩個的兩個短路點，模塊的模式會切換為開關模式，這個時候可以用于制作不太復雜觸摸控制的臺燈。短路下面兩個短路點，模塊的模式會切換為按鍵，此時可以用來代替實體按鍵。
在這里描述擬設計模塊的規格參數
工作電壓 ：3.3V - 5V
工作電流 ：<20mA
工作溫度范圍：－10℃～＋70℃
接口類型：數字信號
工作模式：開關/按鍵模式
默認模式：按鍵
感應面積：15mm * 20mm
尺寸大小：37mm * 23mm
板載指示燈：紅色
重量大小：5g
接口定義：
S：信號輸出
+：電源(VCC)
-：地(GND)
|
-
-
-
模塊設計立項說明.doc
2019-9-18 19:35 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
160.5 KB, 下載次數: 124, 下載積分: 黑幣 -5
-
-
硬件電路.7z
2019-9-19 03:05 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
821.01 KB, 下載次數: 240, 下載積分: 黑幣 -5
