單片機+ADC0832差分與單通道程序和注解+仿真電路圖

[復制鏈接]
ID:412391 發表于 2019-9-26 14:46 | 顯示全部樓層 |閱讀模式
新手資料如果錯誤希望諒解。

ADC0832差分仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下(帶詳細的注釋):
  1. #include<reg52.h>
  2. #include<intrins.h>
  3. #include<1602.h>

  5. #define uchar unsigned char
  6. #define uint unsigned int
  7. #define ulong unsigned long
  8. uchar code num[]={"0123456789*#"};
  9. sbit ADC_DI=P1^2;                //通道端CH0,CH1
  10. sbit ADC_DO=P1^2;                //數據端
  11. sbit ADC_CLK=P1^1;                //時鐘端
  12. sbit ADC_CS=P1^0;                //片選端

  14. sbit DS=P3^5;
  15. sbit SH_CP=P3^6;
  16. sbit ST_CP=P3^7;

  18. void ADC_init()                   //ADC0832初始化
  19. {
  20.         ADC_CS=1;                   //片選端關閉，低電平有效
  21.         ADC_CLK=1;                   //時鐘端
  22.         ADC_DI=1;                   //數據端
  23.         _nop_();_nop_();
  24. }
  25.
  26. void ADC_start()           //ADC0832啟動
  27. {
  28.         ADC_CS=0;                        //打開片選
  29.         _nop_();_nop_();
  30.         ADC_CLK=0;                        //第一個時鐘脈沖低電平
  31.         _nop_();_nop_();
  32.         ADC_DI=1;                        //打開通道設置
  33.         _nop_();_nop_();
  34.         ADC_CLK=1;                        //第一個時鐘脈沖高電平完成第一個時鐘脈沖
  35.         _nop_();_nop_();
  36. }

  38. void ADC_select_channel()        //ADC0832通道選擇：單通道使用CH0
  39. {
  40.         ADC_CLK=0;                                        //第二個時鐘脈沖低電平
  41.         _nop_();_nop_();
  42.         ADC_DI=0;                                //DI為1是選用單端輸入（單通道），DI為0是選用單道差分輸入（雙通道）
  43.         _nop_();_nop_();
  44.         ADC_CLK=1;                                        //第二個時鐘脈沖高電平完成第二個時鐘脈沖
  45.         _nop_();_nop_();
  46.
  47.         ADC_CLK=0;                                        //第三個時鐘脈沖低電平
  48.         _nop_();_nop_();
  49.         ADC_DI=0;                                //第三個脈沖時DI為0選用CH0輸入，DI為1是選用CH1輸入
  50.         _nop_();_nop_();
  51.         ADC_CLK=1;                                        //第三個時鐘脈沖高電平完成第三個時鐘脈沖
  52.         _nop_();_nop_();
  53. }

  55. uchar ADC0832()
  56. {
  57.         uchar dat1,dat2,i;           //定義二個變量dat1存入前8位dat2存入后8位
  58.         ADC_CLK=0;                                   //增加一個時鐘脈沖低電平
  59.         _nop_();_nop_();
  60.         ADC_DI=0;                                   //通道端關閉
  61.         _nop_();_nop_();
  62.         ADC_DO=1;                                   //數據端打開
  63.         _nop_();_nop_();
  64.         ADC_CLK=1;                                   //增加一個時鐘脈沖高電平（完成一個時鐘脈沖）
  65.         _nop_();_nop_();

  67.         for(i=0;i<8;i++)           //循環8次時鐘脈沖第四次到第十一次
  68.         {
  69.                 ADC_CLK=0;                           //第四個時鐘脈沖低電平
  70.                 _nop_();_nop_();
  71.                 dat1=dat1<<1;           //變量dat1每次循環左移一位，dat1從高位移到低位7位—0位
  72.                 if(ADC_DO==1)                   //判斷數據端是否高電平
  73.                 {
  74.                         dat1=dat1|0x01;   //如果數據端為高電平，變量dat1最低位變成1
  75.                 }
  76.                 ADC_CLK=1;                           //第四個時鐘脈沖高電平完成第四個時鐘脈沖
  77.                 _nop_();_nop_();
  78.         }

  80.         for(i=0;i<8;i++)                  //循環8次時鐘脈沖第十一次到第十九次
  81.         {
  82.                 dat2=dat2>>1;                  //變量dat2每次循環右移一位，因?yàn)閐at2從低位到高位0位——7位，
  83.                 if(ADC_DO==1)                  //判斷數據端是否高電平
  84.                 {
  85.                         dat2=dat2|0x80;           //如果數據端為高電平，變量dat2最高位置1
  86.                 }
  87.                 ADC_CLK=0;                           //第十一個時鐘脈沖低電平
  88.                 _nop_();_nop_();
  89.                 ADC_CLK=1;                           //第十一個時鐘脈沖高電平完成第十一個時鐘脈沖
  90.                 _nop_();_nop_();
  91.         }

  93.         ADC_CS=1;                                  //片選端關閉
  94.         _nop_();_nop_();

  96.         if(dat1==dat2)                          //判斷二個數是否一樣
  97.         {
  98.                 return dat1;                   //如果一樣就返回uchar ADC0832()=dat1
  99.         }
  100.         else
  101.         {
  102.                 return 0;                          //如果不是那就返回0
  103.         }
  104. }

  106. void main()
  107. {
  108.          uint tmp;
  109.          ADC_init();
  110.          lcd_init();
  111.          while(1)
  112.          {
  113.          ADC_start();
  114.          ADC_select_channel();
  115.          tmp=ADC0832();
  116.                 wirte_lcd_cmd(0x80);
  117.                 wirte_lcd_date(num[tmp/1000]);
  118.                 wirte_lcd_date(num[tmp%1000/100]);
  119.                 wirte_lcd_date(num[tmp%1000%100/10]);
  120.                 wirte_lcd_date(num[tmp%10]);
  121.          }
  122. }
復制代碼

ADC0832單通道
  1. #include<reg52.h>
  2. #include<intrins.h>
  3. #include<1602.h>

  5. #define uchar unsigned char
  6. #define uint unsigned int
  7. #define ulong unsigned long
  8. uchar code num[]={"0123456789*#"};
  9. sbit ADC_DI=P1^2;                //通道端CH0,CH1
  10. sbit ADC_DO=P1^2;                //數據端
  11. sbit ADC_CLK=P1^1;                //時鐘端
  12. sbit ADC_CS=P1^0;                //片選端

  14. sbit DS=P3^5;
  15. sbit SH_CP=P3^6;
  16. sbit ST_CP=P3^7;

  18. void ADC_init()                   //ADC0832初始化
  19. {
  20.         ADC_CS=1;                   //片選端關閉，低電平有效
  21.         ADC_CLK=1;                   //時鐘端
  22.         ADC_DI=1;                   //數據端
  23.         _nop_();_nop_();
  24. }
  25.
  26. void ADC_start()           //ADC0832啟動
  27. {
  28.         ADC_CS=0;                        //打開片選
  29.         _nop_();_nop_();
  30.         ADC_CLK=0;                        //第一個時鐘脈沖低電平
  31.         _nop_();_nop_();
  32.         ADC_DI=1;                        //打開通道設置
  33.         _nop_();_nop_();
  34.         ADC_CLK=1;                        //第一個時鐘脈沖高電平完成第一個時鐘脈沖
  35.         _nop_();_nop_();
  36. }

  38. void ADC_select_channel()        //ADC0832通道選擇：單通道使用CH0
  39. {
  40.         ADC_CLK=0;                                        //第二個時鐘脈沖低電平
  41.         _nop_();_nop_();
  42.         ADC_DI=1;                                //DI為1是選用單端輸入（單通道），DI為0是選用單道差分輸入（雙通道）
  43.         _nop_();_nop_();
  44.         ADC_CLK=1;                                        //第二個時鐘脈沖高電平完成第二個時鐘脈沖
  45.         _nop_();_nop_();
  46.
  47.         ADC_CLK=0;                                        //第三個時鐘脈沖低電平
  48.         _nop_();_nop_();
  49.         ADC_DI=0;                                //第三個脈沖時DI為0選用CH0輸入，DI為1是選用CH1輸入
  50.         _nop_();_nop_();
  51.         ADC_CLK=1;                                        //第三個時鐘脈沖高電平完成第三個時鐘脈沖
  52.         _nop_();_nop_();
  53. }

  55. uchar ADC0832()
  56. {
  57.         uchar dat1,dat2,i;           //定義二個變量dat1存入前8位dat2存入后8位
  58.         ADC_CLK=0;                                   //增加一個時鐘脈沖低電平
  59.         _nop_();_nop_();
  60.         ADC_DI=0;                                   //通道端關閉
  61.         _nop_();_nop_();
  62.         ADC_DO=1;                                   //數據端打開
  63.         _nop_();_nop_();
  64.         ADC_CLK=1;                                   //增加一個時鐘脈沖高電平（完成一個時鐘脈沖）
  65.         _nop_();_nop_();

  67.         for(i=0;i<8;i++)           //循環8次時鐘脈沖第四次到第十一次
  68.         {
  69.                 ADC_CLK=0;                           //第四個時鐘脈沖低電平
  70.                 _nop_();_nop_();
  71.                 dat1=dat1<<1;           //變量dat1每次循環左移一位，dat1從高位移到低位7位—0位
  72.                 if(ADC_DO==1)                   //判斷數據端是否高電平
  73.                 {
  74.                         dat1=dat1|0x01;   //如果數據端為高電平，變量dat1最低位變成1
  75.                 }
  76.                 ADC_CLK=1;                           //第四個時鐘脈沖高電平完成第四個時鐘脈沖
  77.                 _nop_();_nop_();
  78.         }

  80.         for(i=0;i<8;i++)                  //循環8次時鐘脈沖第十一次到第十九次
  81.         {
  82.                 dat2=dat2>>1;                  //變量dat2每次循環右移一位，因?yàn)閐at2從低位到高位0位——7位，
  83.                 if(ADC_DO==1)                  //判斷數據端是否高電平
  84.                 {
  85.                         dat2=dat2|0x80;           //如果數據端為高電平，變量dat2最高位置1
  86.                 }
  87.                 ADC_CLK=0;                           //第十一個時鐘脈沖低電平
  88.                 _nop_();_nop_();
  89.                 ADC_CLK=1;                           //第十一個時鐘脈沖高電平完成第十一個時鐘脈沖
  90.                 _nop_();_nop_();
  91.         }

  93.         ADC_CS=1;                                  //片選端關閉
  94.         _nop_();_nop_();

  96.         if(dat1==dat2)                          //判斷二個數是否一樣
  97.         {
  98.                 return dat1;                   //如果一樣就返回uchar ADC0832()=dat1
  99.         }
  100.         else
  101.         {
  102.                 return 0;                          //如果不是那就返回0
  103.         }
  104. }

  106. /*float get_distance()
  107. {
  108.         uchar i;float sum=0.0;
  109.         for(i=0;i<10;i++)
  110.         {
  111.                 sum=sum+ADC0832();
  112.         }
  113.         return ((1388/(sum/10.0-5))-2);
  114. }*/


  117. void main()
  118. {
  119.          uint tmp;
  120. //         float temp;
  121.          ADC_init();
  122.          lcd_init();
  123.          while(1)
  124.          {
  125.          ADC_start();
  126. ……………………

  128. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

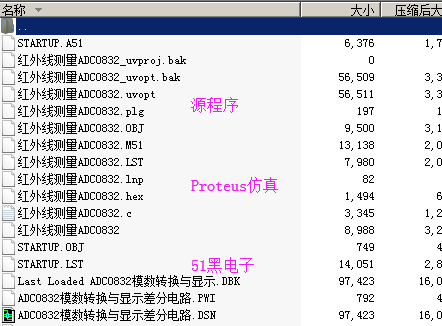

所有資料51hei提供下載:
ADC0832程序和注解電路圖.rar (194.2 KB, 下載次數: 91)
ADC0832資料.docx (66.73 KB, 下載次數: 28)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:253767 發表于 2019-9-27 08:37 | 顯示全部樓層
謝謝分享�。�！
回復

使用道具 舉報

ID:685266 發表于 2020-2-5 16:38 | 顯示全部樓層
正需要！謝謝分享！
回復

使用道具 舉報

ID:86450 發表于 2020-3-14 12:46 | 顯示全部樓層

謝謝分享！！！
回復

使用道具 舉報

ID:904473 發表于 2021-4-20 14:52 | 顯示全部樓層
你好，請問雙通道差分的意思是我可以直接轉換2個模擬量嗎？
