請問18650電池，能通過電壓判定剩余電量么？

ID:575020 · 發表于 2019-10-3 17:35

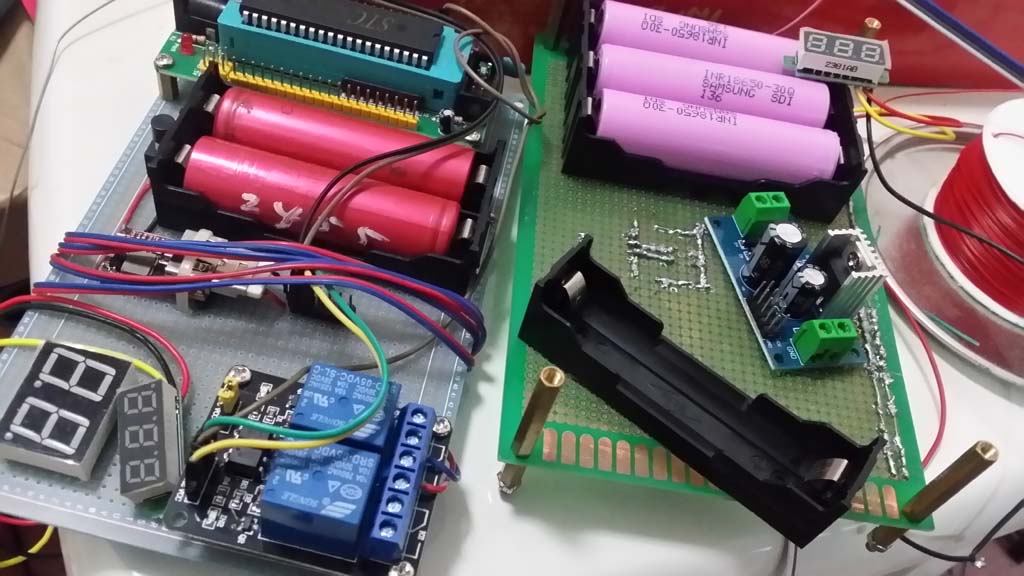

以前用51單片機做小玩意，1節18650電池電壓不夠，2節電壓又超了，于是串聯用降壓模塊降到5V供單片機用，當需要驅動12V電機的時候就用3節串聯，然后用7805降到5V供單片機用。
后來看到有升壓模塊，于是在論壇發帖問用升壓好還是降壓好，普遍說升壓好。
http://www.zg4o1577.cn/bbs/dpj-168094-1.html

現在要做個低功耗玩意，想僅用1節18650升壓使用（節省體積和電池用量），但是不知電量消耗情況，要做個電量表估計非常麻煩，但是一個電壓表頭就幾塊錢，能不能看電壓表數據判定是否需要給電池充電？
比如電池?cái)?shù)據，最小放電終止電壓一般為: 2.75V ，我電壓表頭直接接電池上，發現低于3.0V就取出充電，（要是頻次多，直接裝鋰電充電模塊），這種想法感覺應該沒什么問題吧？

ID:8222 · 發表于 2019-10-3 22:59

這是可以的，雖然不是精確的容量判斷。

ID:126608 · 發表于 2019-10-4 05:42

應該用寬電壓?jiǎn)纹瑱C(jī)和鋰電做，一節就行，不用升降電壓，我用STC15W的，當然新出的STC8更好。

ID:575020 · 發表于 2019-10-4 08:53

1123212143255 發表于 2019-10-4 05:42
應該用寬電壓?jiǎn)纹瑱C(jī)和鋰電做，一節就行，不用升降電壓，我用STC15W的，當然新出的STC8更好。

看書和教程講的都是stc89c52的，都沒入門，不折騰別的型號的了。

ID:56665 · 發表于 2019-10-4 14:39

通過電壓可以判斷判定剩余電量百分比，單節電池，4.2V對應100%，2.75V對應0，依此類推。

ID:619238 · 發表于 2019-10-4 15:57

能夠判斷剩余電量的大概，不是十分精確的電量。

ID:401564 · 發表于 2019-10-6 04:39

1,單片機最好選用寬電壓版本的,這樣就可以直接用18650給系統供電了,省去了單片機供電電路
2.通過電壓來估算電量是可以的,但并不能是直接的百分計算的,18650在接上負載之后電壓是會下降的,比如,你空載的是3.90V,接了1A電流的負載就有可能是3.70V了,所以,你要估算的電壓應該是在接上負載的時候
3.18650的電量集中在3.50-3.70V之間(接負載的情況下),打個比方,4.20V的18650接上負載之后電壓會在10分之內下降到3.70V,之后,就到達了電量集中的電壓值了,那么有可能從3.70V下降到3.50V會使用上1個小時,到了3.40V以下有可能是10分鐘就到了2.75V了
所以,電池充電的電壓最好是設定在3.3V左右就開始充電了,如果電流是在2A以上的話,可以是3.0V開始充電,
4充電電路就網上的1塊錢左右的小板子就可以了,但如果你是想更騷一點的操作,可以用TI器件的,有5A的充電電流

ID:491577 · 發表于 2019-10-6 10:19

樓主剛?cè)腴T(mén)就想節能，對你來說難度大了點，STC8與89c52的程序大部分都是通用的，只是有些寄存器設置不一樣而已，差別并不大。樓主用的元器件都是高能耗的，還談什么節能，單片機選STC8,顯示數碼管是高能耗的換1602，繼電器是高能耗的換固態繼電器，升降壓多余不用。這樣的情況下再考慮節能吧。通過電壓判斷18650電池電量是可以的，STC8自帶12位ADC直接就可以檢測電壓了，89c52沒有ADC測不了電壓。89c52早淘汰了，忘了它吧。

ID:158375 · 發表于 2019-10-6 11:44

想節能,需要考慮太多東西,從屏幕到所用到的器件都要考慮,甚至電路設計本身,還得休眠單片機.
18650給系統供電,剩余電量要準確測量的確很麻煩,但你可以定性測量即可,最好有用個充電模塊.

ID:591676 · 發表于 2019-10-6 17:35

可以但是不精確，電池也是一種帶電容，可以從這方面入手搞定

ID:516863 · 發表于 2019-10-6 18:55

電池的應用，在非必要的情況下，個人是建議不降壓也不升壓，而是穩壓使用；3.75V穩壓在3～3.5V使用，穩壓電路使用鉗位，當電壓下跌到設定值時穩壓電路停止工作；關于電壓的監控，可以采用光耦控制（電池電量低時，不滿足光耦工作需求，光耦控制斷開或切換電池組），直觀的指示電路可以采用R+LED+ZD（電阻+LED+穩壓二極管）。

ID:516863 · 發表于 2019-10-6 19:08

“想僅用1節18650升壓使用（節省體積和電池用量），但是不知電量消耗情況，要做個電量表估計非常麻煩，、、、”不麻煩，電池并接 R+LED+ZD 就是！

ID:20808 · 發表于 2019-10-6 20:22

可以但是最好加一個電池開關電路，電壓過低時就關掉避免電池?fù)p壞。

ID:575020 · 發表于 2019-10-7 00:59

hhh402 發表于 2019-10-6 10:19
樓主剛?cè)腴T(mén)就想節能，對你來說難度大了點，STC8與89c52的程序大部分都是通用的，只是有些寄存器設置不一樣 ...

1602不開背光字太小，不方便看，開了背光恐怕背光功耗也不低把！

ID:618420 · 發表于 2019-10-7 08:29

在這種情況下，降壓比升壓要好

ID:575020 · 發表于 2019-10-7 19:52

13221 發表于 2019-10-7 08:29
在這種情況下，降壓比升壓要好

降壓需要2節電池，升壓只用1節

ID:575020 · 發表于 2019-10-7 23:45

樓上各位大神百家爭鳴，我依然一頭霧水。都想直接拆一個數顯充電寶模塊裝上了。

要學好單片機還任重道遠啊！

ID:620317 · 發表于 2019-10-8 08:51

一局電壓判斷電量不是很準，但是但是能判斷沒電或滿電。

ID:913013 · 發表于 2021-4-27 16:54

有個電壓監測芯片DS2780，可以看一下
