為什么proteus顯示數碼管有些數字無法正常顯示

ID:612300 · 發表于 2019-10-5 15:34

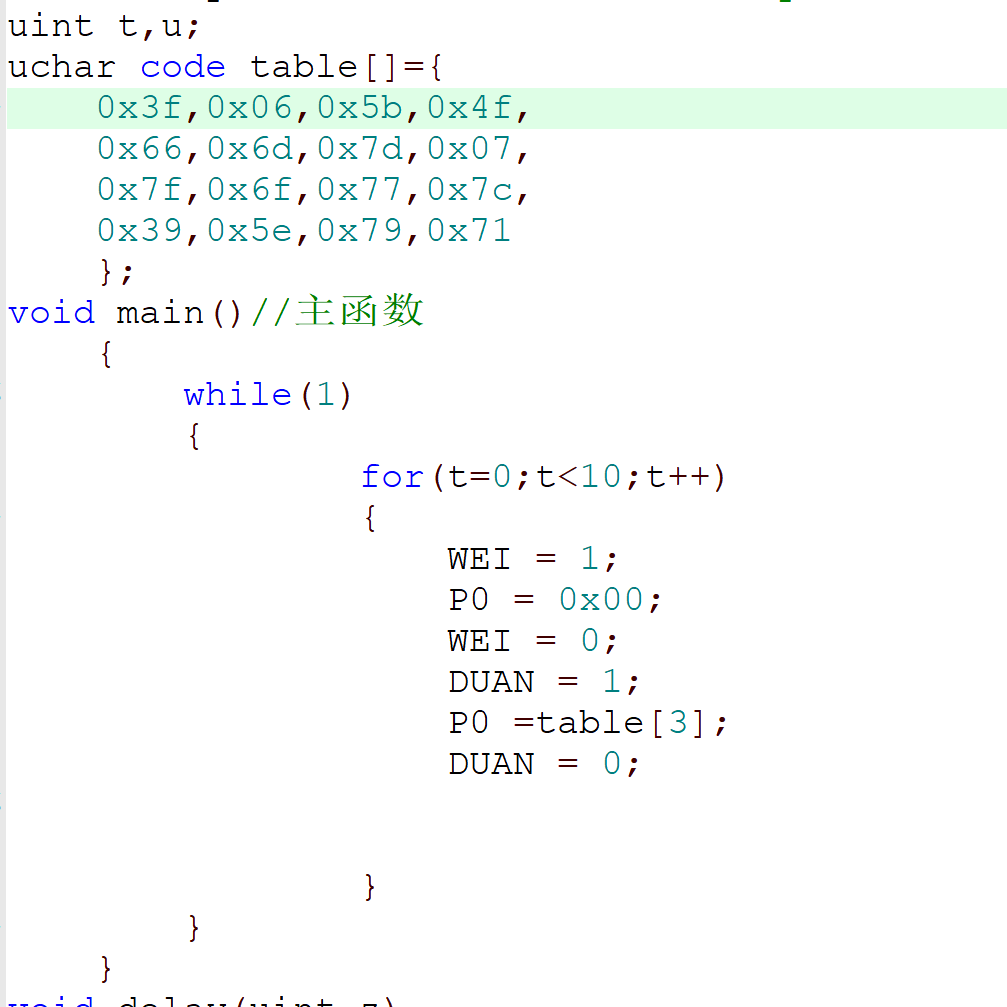

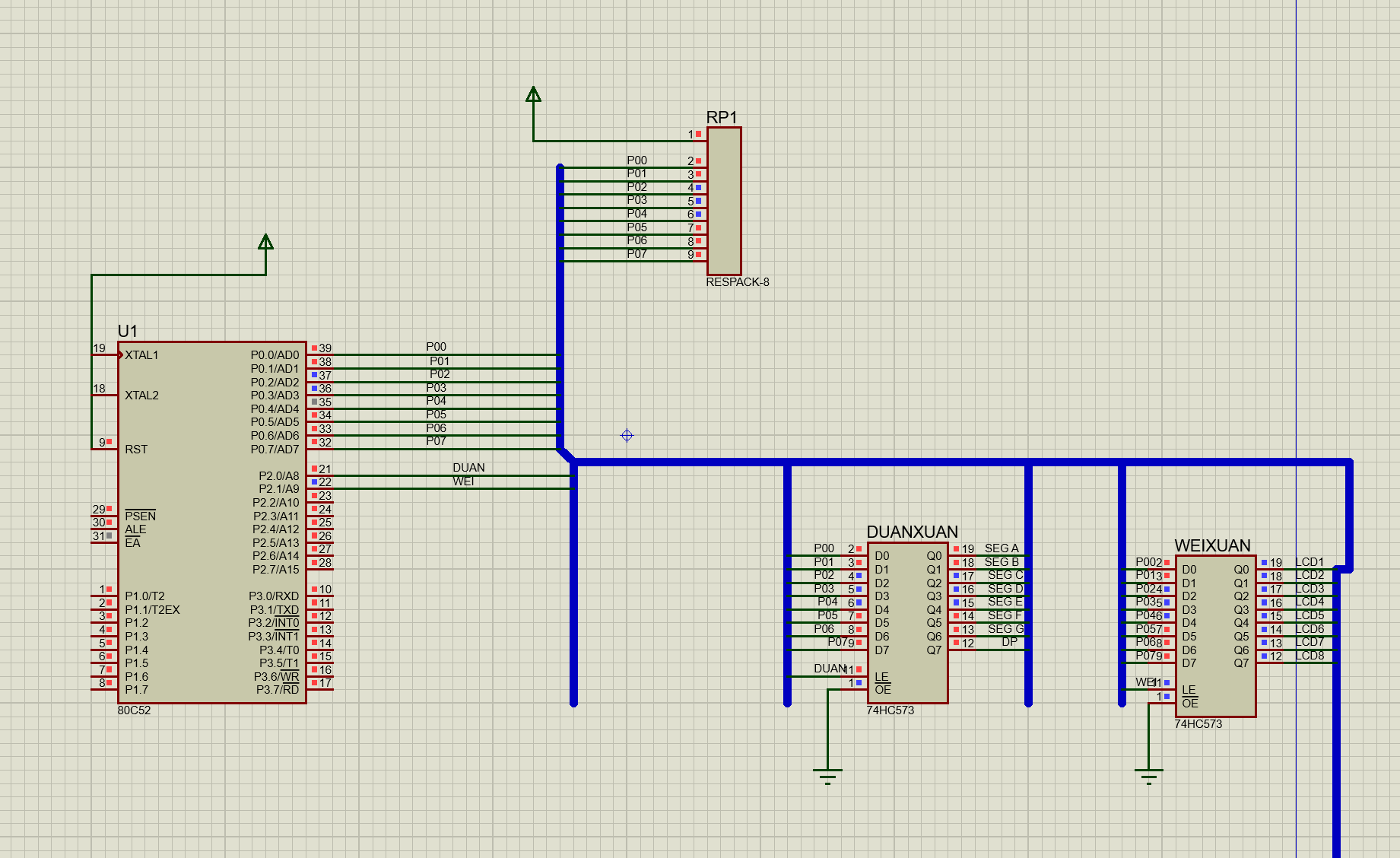

如題，剛學用proteus仿真，想用數碼管（型號7seg-mpx2-cc）顯示數字，但是在顯示3,5,9時亂碼，具體源代碼以及仿真圖紙如下圖所示，希望前輩們不惜賜教

ID:332444 · 發表于 2019-10-5 18:07

換一種數碼管試看，可能是共陽與共陰不同，或把段值取反一下試看。

ID:213173 · 發表于 2019-10-5 18:09

本帖最后由 wulin 于 2019-10-5 20:37 編輯

樓主的程序要加延時或消隱，否則因為段碼和位碼共用P0造成串擾，出現亂碼。給你一個簡單示例參考。

數碼管顯示0~F.zip (98.64 KB, 下載次數: 78)

ID:235200 · 發表于 2019-10-6 00:28

for循環程序中的程序意圖是在8個數碼管中均顯示數字3，如果要在8個數碼管中顯示不同的數字，需改變位選wei=1;
P0= (0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f依次選擇）;
wei=0;
同時段碼要消影
duan=1;
P0＝0；
duan=0;
duan=1;
P0=table[tt];
duan=0;
重要的是此處要有2ms左右延時

ID:612300 · 發表于 2019-10-6 09:25

wulin 發表于 2019-10-5 18:09
樓主的程序要加延時或消隱，否則因為段碼和位碼共用P0造成串擾，出現亂碼。給你一個簡單示例參考。

太感謝了，完美解決了我的疑惑
