求助8.4V電壓用多大的電阻可以降壓到3.3V?

ID:138097 · 發表于 2019-10-16 14:05

單片機采集電池電壓，電池電壓最大8.4V，想用電阻降壓到3.3V，不會計算電阻要用多大的，求助大佬幫忙，謝謝

ID:10947 · 發表于 2019-10-16 15:56

給你個現成的結果：47k接正極，30k接地

ID:551442 · 發表于 2019-10-16 15:24

你可以直接串聯一個電阻和電位器，大小要差的太多，改變電位器的電阻，同時用萬用表測電壓就行了，電池內阻不知道，純理論不能算

ID:342822 · 發表于 2019-10-16 15:32

呵呵~分壓電阻在線計算器
呵呵~穩壓管在線計算器
百度一下就可以找到這些工具

ID:479226 · 發表于 2019-10-16 15:34

用ams1117 3.3降壓不行嗎？

ID:396694 · 發表于 2019-10-16 15:51

我們一般是用XTR111模塊，可以搜索一下該模塊的資料

ID:37851 · 發表于 2019-10-16 16:20

最好不要直接用電阻接

ID:625152 · 發表于 2019-10-16 16:56

比例是3.3/8.4，單片機ADC一般是高阻抗，所以你可以選擇8.4-3.3=5.1Kohm，以及3.3Kohm串聯，3.3K一端接地，一端接5.1k，5.1k一端接電池，一端接3.3k，3.3k和5.1k連接點接單片機ADC

ID:149144 · 發表于 2019-10-16 17:08

不知道你的最低電壓是多少，你試試 2K 和 1K2 分壓，比例 0.375 ( 電池 1V 單片機 0.375V )

ID:56665 · 發表于 2019-10-16 17:15

3.4K和2.2K串聯，3.4K接8.2V ,2.2K一端接地，兩電阻連接處電壓正好為3.3V

ID:123289 · 發表于 2019-10-16 23:01

建議樓主改學CEO。

ID:491875 · 發表于 2019-10-17 08:46

HH0214 發表于 2019-10-16 15:34
用ams1117 3.3降壓不行嗎？

不行啊，樓主是采樣電池電壓，1117是穩壓。

ID:491875 · 發表于 2019-10-17 08:50

本帖最后由老愚童63 于 2019-10-17 09:30 編輯

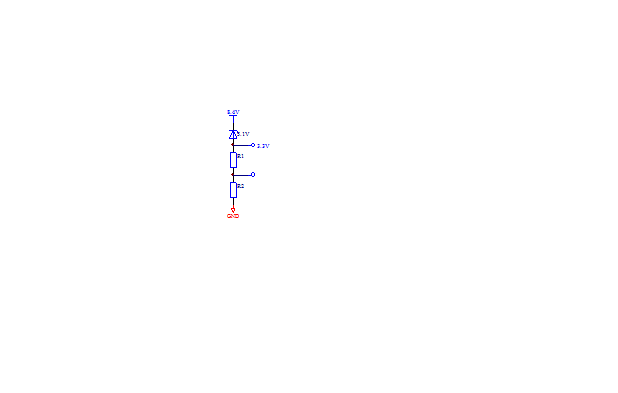

如果是為了檢測電池電壓變化，為了提高靈敏度，可以采樣串聯一只5.1V左右的穩壓二極管削掉5.1V，這樣對剩余的反映電池電壓變化的部分再進行采樣靈敏度會高一些。

ID:524818 · 發表于 2019-10-17 09:00

最好用現成的降壓模塊，用電阻的話，電壓會隨著電流的大小變化，不穩定

ID:491875 · 發表于 2019-10-17 09:20

cphnkj188 發表于 2019-10-17 09:00
最好用現成的降壓模塊，用電阻的話，電壓會隨著電流的大小變化，不穩定

樓主是為了采樣電池電壓，不是穩壓。穩壓模塊顯然不方便使用吧
