前面的分享熱身完畢，接下來，我們要進入更專業電子技術的深入哦！ PWM科普：PWM，英文名Pulse Width Modulation，是脈沖寬度調制縮寫，它是通過對一系列脈沖的寬度進行調制，等效出所需要的波形（包含形狀以及幅值），對模擬信號電平進行數字編碼。 PWM在很多場景下都能得到應用，比如調光、電機調速、音頻等。在這里我們使用PWM對LED進行亮度調節，下面我們一起一步步動手制作吧。 一、工具原料
電腦，windows系統
零知ESP8266開發板
micro-usb線
LED燈一個
220Ω 電阻1個
電位計一個

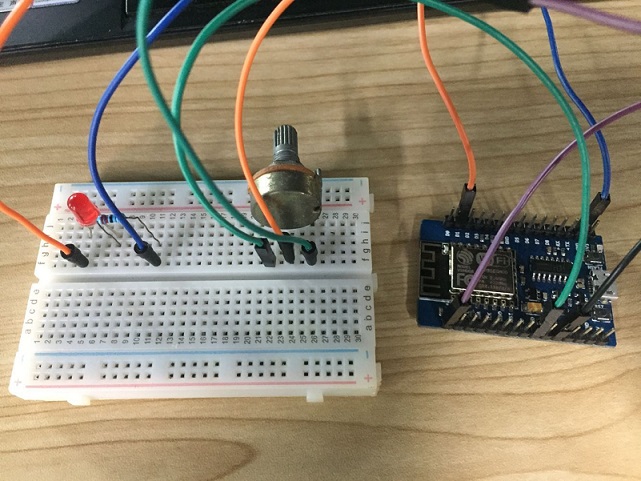

面包板一個+若干跳線 二、硬件連接
三、方法步驟
1、打開零知實驗室軟件開發工具，然后新建項目，輸入以下代碼： - <font color="rgb(77, 77, 77)"><font face="""><font style="font-size: 16px">/**
- * 文件: PWM調光測試.ino by 零知實驗室)
- * -- 零知開源，讓電子制作變得更簡單！ --
- * 時間: 2018/06/26 09:55
- * 說明: 使用電位器來調節LED燈的亮度
- **/
-
- int led = D1;//led連接到一個具有PWM引腳功能的腳上，這里連接到具有PWM功能的D1腳
- int port = A0;//連接電位器的引腳，測量模擬輸入
-
- int value = 0;//讀取到的模擬輸入值
-
- // the setup routine runs once when you press reset:
- void setup() {
- // put your setup code here, to run once:
- pinMode(led, OUTPUT);
- Serial.begin(9600);
- }
-
- // the loop routine runs over and over again forever:
- void loop() {
- // put your main code here, to run repeatedly:
- value = analogRead(port);
- Serial.println(value);
- analogWrite(led, value);
- delay(100);//延時一會兒
- }</font></font></font>
2、按照之前的方式先【驗證】，然后【上傳】到開發板中。 四、成果展示
上面步驟成功完成后，我們就可以看到預期的結果了，在我們調節電位計的時候，LED燈的亮度隨之變化。 可手動實驗哦
|
