本實驗利用信馳達的藍牙模塊進行串口的收發任務,stm32f103用的是串口1，手機APP用的是LighntBlue,藍牙名字為Vence,stm32開發板為中國移動的OneNet開發板
①連線
藍牙模塊 stm32f103
VCC VCC
GND GND
EN PC10
RX TX1
TX RX1
BRTS GND
P04 PC7
P05 PC8
②藍牙模塊的工作模式
啟動藍牙模塊需要將EN置0，BRTS置0，接上電源，就開始廣播模式
當連接成功時，P04為高電平，P05為低電平
利用stm32啟動的方式為，接上電源，按下Key1鍵盤，此時藍燈，紅燈，黃燈亮起；
紅燈亮，綠燈滅，還沒有連接成功，如果紅燈滅，綠燈亮就代表已經連接成功
③stm32發送固定數據到手機APP
{0x67,0x6c,0x75,0x05,0x20}
通過按下stm32的按鍵1，也就是PC13口，會發送數據到手機，此時黃燈如果是滅的狀態，就改為亮，如果是亮的狀態就改為滅
④手機APP發送數據到stm32
如果手機發送的一個字節為0x01,通過代碼判斷是0x01的話，黃燈的狀態就會取反

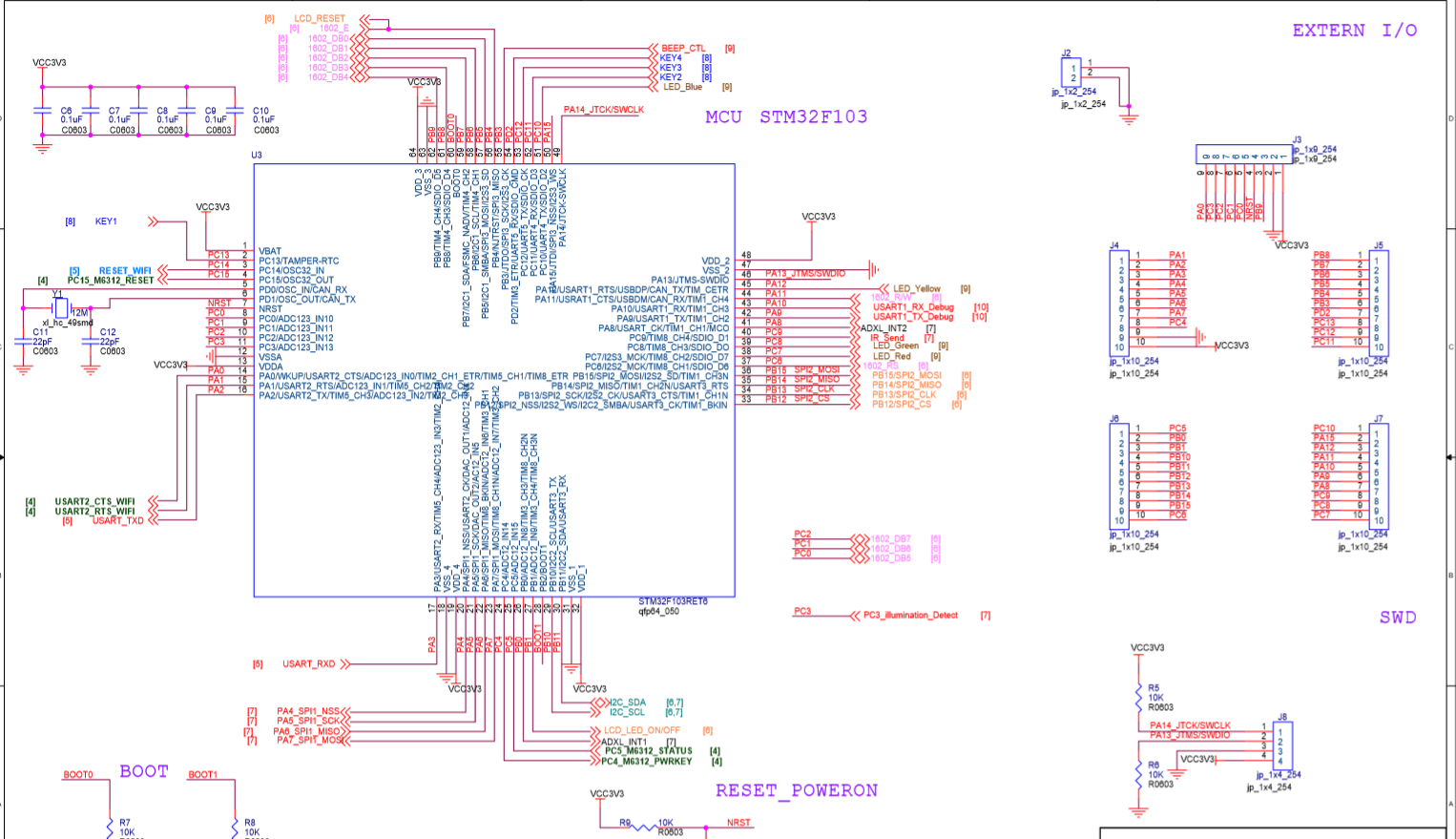

原理圖:

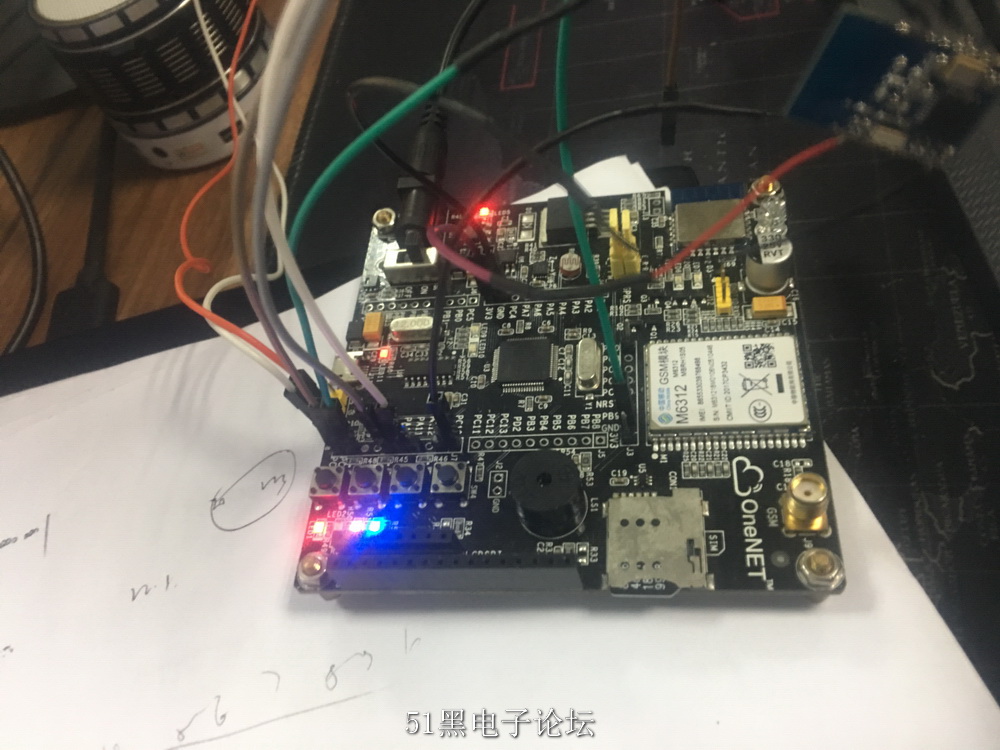

啟動狀態指示燈:接通電源，按下key1，紅、黃、藍色同亮

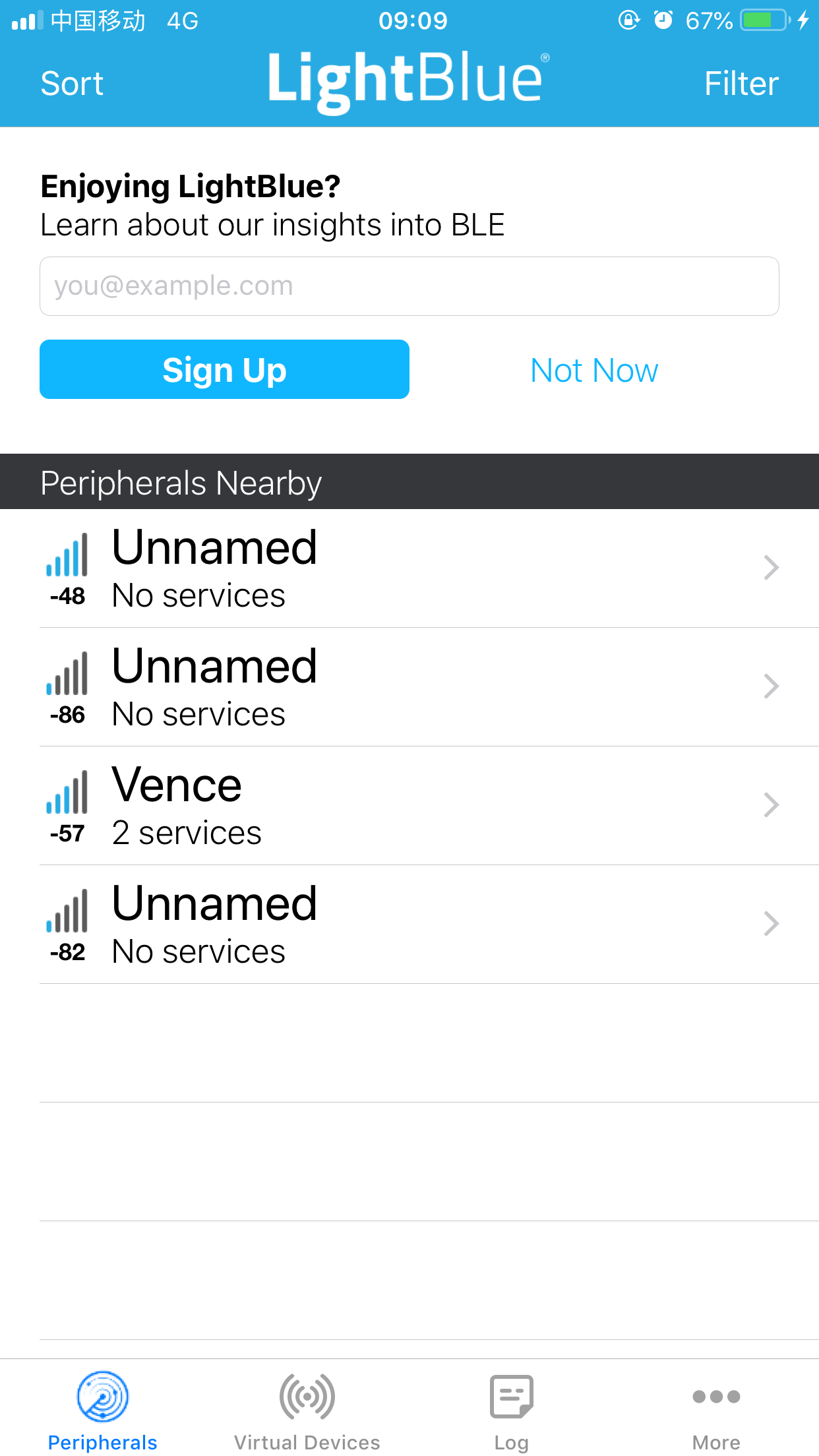

LightBlue搜索到Vence藍牙名字:Vence

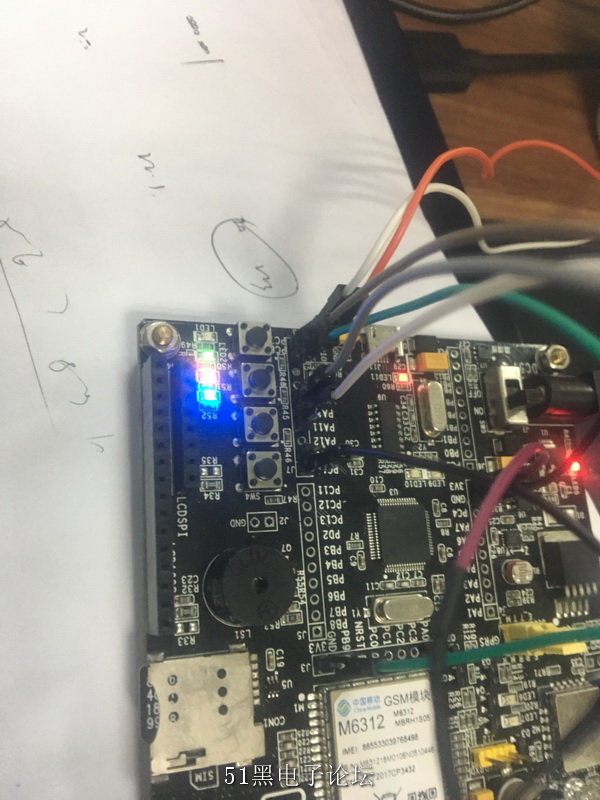

點擊連接，連接成功后，指示燈變為藍、黃、綠

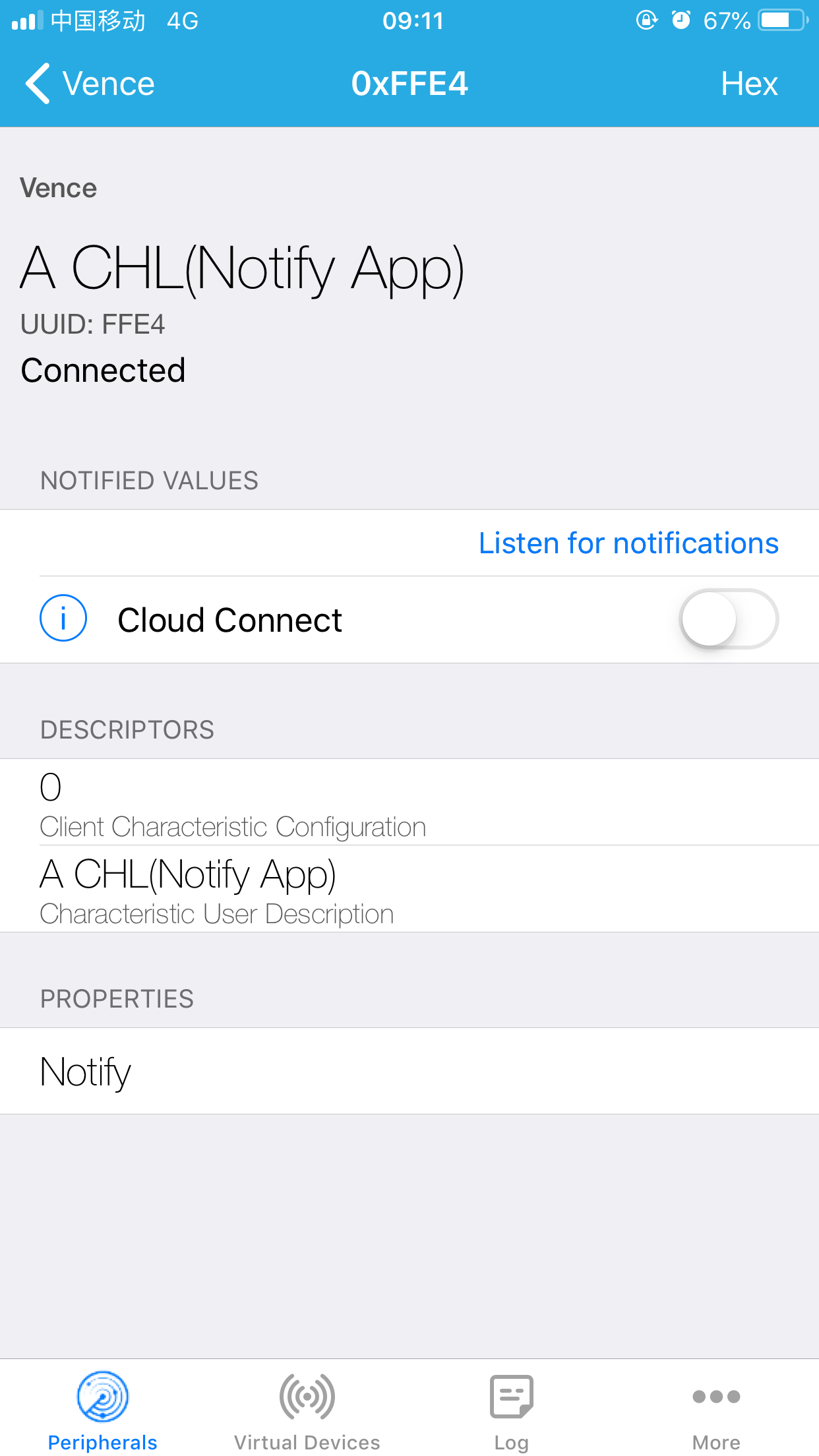

app的0xFFE4端口開啟接收數據，按下Key1,發送指令的數據{0x67,0x6c,0x75,0x05,0x20}到app,此時黃燈狀態取反,APP收到數據

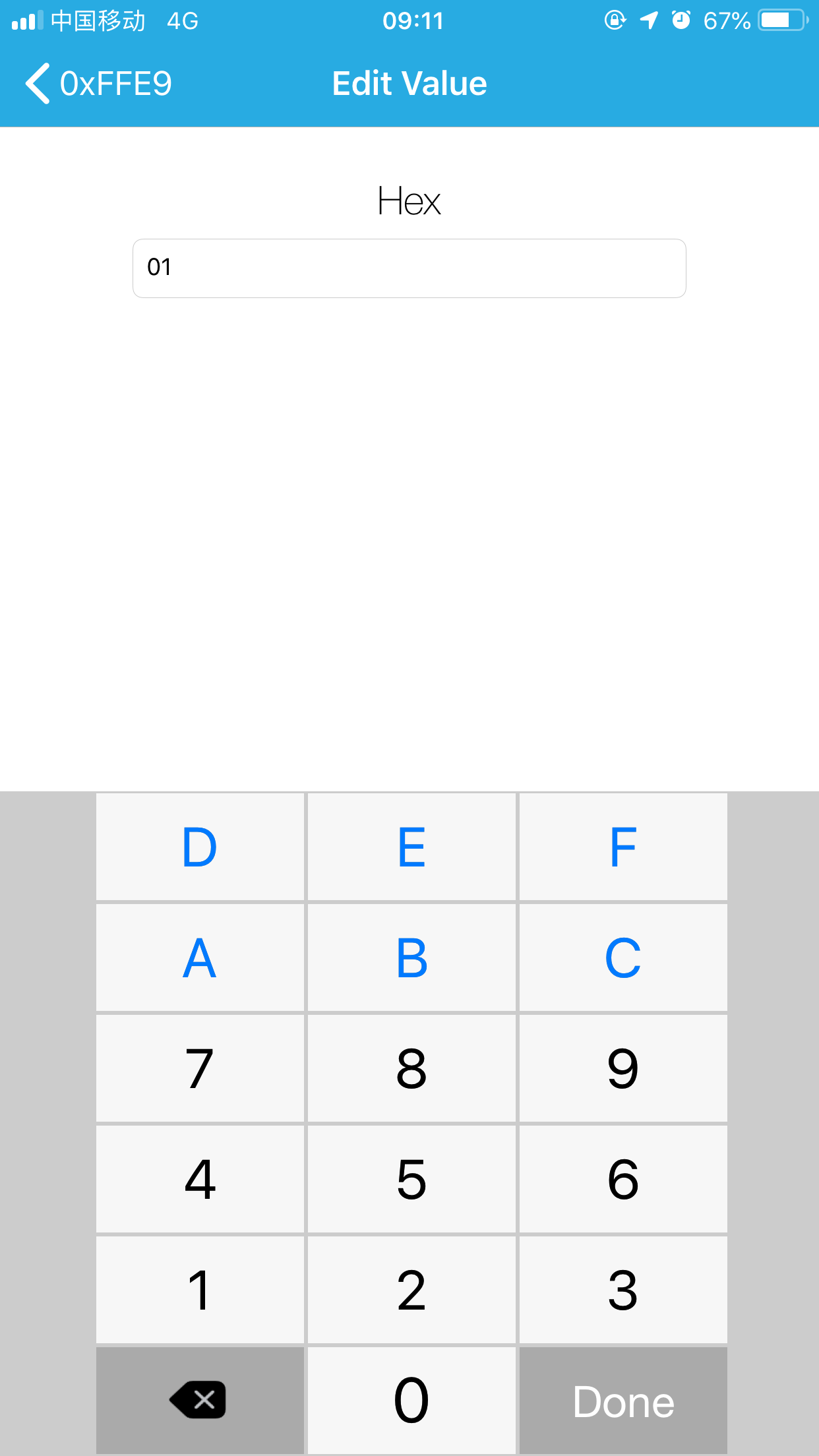

在APP的0XFFE9端口輸入0x01,stm32判斷后，黃燈的狀態取反
stm32主函數代碼:
- //本設計利用信馳達進行藍牙通信，stm32的PC10控制藍牙模塊的使能，藍牙模塊的工作電壓范圍在1.8-3.3V,具有低功耗
- #include "stm32f10x.h"
- #include "usart1.h"
- #include "bluetooth.h"
- #include "key.h"
- #include "led.h"
- u8 GLU[5] = {0x67,0x6c,0x75,0x05,0x20};
- int main(void)
- {
- NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中斷控制器分組設置
- Key_Init(); //初始化按鍵
- EXTI_Configuration();
- Usart1_Init(115200); //設置串口1的波特率為115200bit
- LedInit(); //初始化led
- Delay_Init(); //初始化延遲函數
- BlueTooth_Init(); //初始化藍牙模塊
- USART_Cmd(USART1, DISABLE); //除能串口
- while(1)
- {
- USART_ClearFlag( USART1, USART_FLAG_TC );
- if(send_flag == 1)
- {
- USART_Cmd(USART1, ENABLE); //除能串口
- GPIO_ResetBits(GPIOC,EN); //使能藍牙模塊
- DelayMs(20); //啟動藍牙模塊延遲20ms
- while(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_7) != Bit_SET || GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_8) != Bit_RESET);
- Usart_SendString(USART1, GLU);
- //GPIO_SetBits(GPIOC,EN); //發送完數據除能藍牙模塊
- DelayMs(20); //啟動藍牙模塊延遲20ms
- send_flag = 0;
- //USART_Cmd(USART1, DISABLE); //除能串口
- }
- }
- }
全部資料51hei下載地址：
資料(藍牙模塊說明書，OneNet開發板原理圖，源碼).7z
(2.35 MB, 下載次數: 35)
2019-10-17 15:47 上傳
點擊文件名下載附件
|
