雙向可控硅半波調壓電路,輸出不穩

[復制鏈接]
跳轉到指定樓層
樓主
我不清楚這個標題取得是否合理,網上沒找到和我類似的做法或是說法。目前使用的電路負載為感性負載,做設計電路需要輸出正向或者反向脈動直流進行控制。電路參考雙向可控硅調光電路,使用兩路光耦817分別采集交流信號正負半周零點,使用moc3021控制雙向可控硅。STM32外部中斷采集兩路過零信號,通過定時器延時,輸出觸發脈沖給moc3021。


電路出現的問題主要有以下幾點(示波器采集輸出波形時使用大功率電阻作為負載):
  • 輸出波形不穩定,鋸齒狀脈沖
  • 交換火線零線接入位置后,輸出波形不一致
  • 正向輸出波形中偶爾會出現負向波形,存在誤觸發誤導通現象
求教各位大神給出改進意見

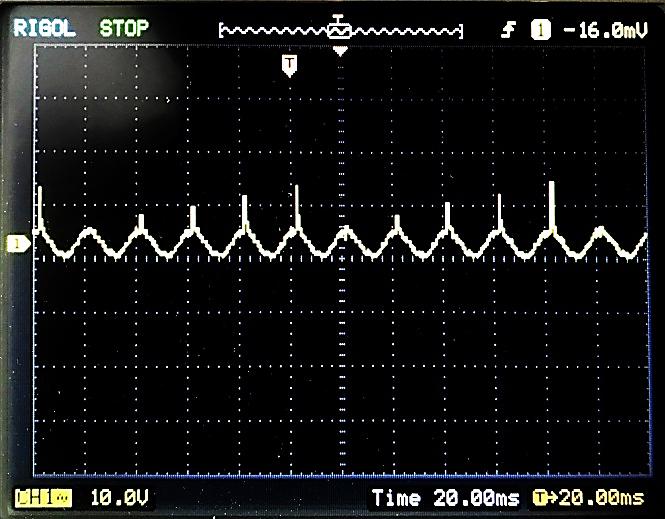

              正向輸出波形                                                         反向輸出波形

交換火線零線接入位置后后正向輸出波形            交換火線零線接入位置后后反向輸出波形







分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:491577 發表于 2019-10-21 18:01 | 只看該作者
你的MOC3021的電路不對

可控硅接通的瞬間有脈沖是正常現象,無法避免,但是可以減輕。換一種思路,都在零點時觸發可控硅,這樣脈沖最小,需要50%電壓:一個周期(20mS)開,一個周期關,下面循環。需要60%電壓:2個周期(20mS)開,1個周期關,1個周期(20mS)開,1個周期關,下面循環。這樣雖然不是無極調節,但是搞10個檔位是沒問題的。

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報

板凳
ID:297241 發表于 2019-10-21 18:07 | 只看該作者
hhh402 發表于 2019-10-21 18:01
可控硅接通的瞬間有脈沖是正常現象,無法避免,但是可以減輕。換一種思路,都在零點時觸發可控硅,這樣脈沖 ...

我只要半波,不能一個周期開,只要一個周期里面的正向半個周期,或者反向半個周期
回復

使用道具 舉報

地板
ID:491577 發表于 2019-10-21 22:40 | 只看該作者
半波一樣的,零點時觸發,觸發時間5ms,這樣半波10ms都會導通,下一個負半波如果不需要就不要觸發,如果想觸發哪一個半波就在零點時觸發5ms那這個半波就會導通了。單片機很容易控制的。
回復

使用道具 舉報

5#
ID:297241 發表于 2019-10-21 23:26 來自觸屏版 | 只看該作者
hhh402 發表于 2019-10-21 18:01
你的MOC3021的電路不對

可控硅接通的瞬間有脈沖是正常現象,無法避免,但是可以減輕。換一種思路,都在 ...

輸出不穩定怎么改進呢,還有火線零線交換位置,萬用表測出來結果一樣,但是示波器測出來不一樣是為什么呢
回復

使用道具 舉報

6#
ID:213173 發表于 2019-10-22 06:32 | 只看該作者
給你一個半波調壓電路參考。這是一個單片機控溫的加熱電路的電源部分。這個電路優點是設定電壓范圍寬,設定范圍內平滑穩定無跳變。缺點是觸發電流小,導通瞬間功耗較大(因輸出電壓較低不適合用觸發二極管)。筆者的負載是純阻性,效果良好。沒有用感性負載試過,效果不得而知,僅供參考。


回復

使用道具 舉報

7#
ID:297241 發表于 2019-10-22 09:27 | 只看該作者
wulin 發表于 2019-10-22 06:32
給你一個半波調壓電路參考。這是一個單片機控溫的加熱電路的電源部分。這個電路優點是設定電壓范圍寬,設定 ...

有一點我忘記說了,我的負載需要通過大電流,最低5A
回復

使用道具 舉報

8#
ID:297241 發表于 2019-10-22 16:06 | 只看該作者
前兩幅示波器圖形來看,我的雙向可控硅在觸發信號結束后立馬關斷了,這是為什么啊
回復

使用道具 舉報

9#
ID:401564 發表于 2019-10-23 08:44 | 只看該作者
哥們為何如此呢
已經有人告訴你了,你moc3021的電路不對呀?你沒有看到嗎?
在你的電路已經不對的前提之下,后面種種的分析都是一點意義都沒有呀!
R10改成180歐,Q3接法要參考moc3021的數據手冊,不能像你那樣使用射極跟隨器那樣的接,我不知道那樣接行不行,但至少,按照數據手冊的電路總的來說是問題不大的.

控制繼電器的不需要光耦的,用三極管或者MOS管就可以了
你所謂的輸出波形至少要標志測量點在哪,至少我現在還不知道哪個波形是在哪里測試的
回復

使用道具 舉報

10#
ID:297241 發表于 2019-10-23 11:15 | 只看該作者
Y_G_G 發表于 2019-10-23 08:44
哥們為何如此呢
已經有人告訴你了,你moc3021的電路不對呀?你沒有看到嗎?
在你的電路已經不對的前提之下, ...

輸出波形測量的在OUT那個位置,moc3021一定要單片機輸出低電平驅動3021嗎,三級管那塊,我試下吧
回復

使用道具 舉報

11#
ID:401564 發表于 2019-10-23 13:48 | 只看該作者
dinoking 發表于 2019-10-23 11:15
輸出波形測量的在OUT那個位置,moc3021一定要單片機輸出低電平驅動3021嗎,三級管那塊,我試下吧

不是要低電平驅動,是要參考數據手冊里的接法,你不會是沒有看過這光耦的數據手冊吧?
你用360歐的電阻,輸出電流是沒有達到數據手冊中的電流要求的
回復

使用道具 舉報

12#
ID:297241 發表于 2019-10-23 16:54 | 只看該作者
Y_G_G 發表于 2019-10-23 13:48
不是要低電平驅動,是要參考數據手冊里的接法,你不會是沒有看過這光耦的數據手冊吧?
你用360歐的電阻,輸 ...

光耦觸發電流15mA,我用的300歐姆,改過來了,圖忘記改了,測試出來結果差不多,沒有啥太大區別
回復

使用道具 舉報

13#
ID:401564 發表于 2019-10-23 19:00 | 只看該作者
dinoking 發表于 2019-10-23 16:54
光耦觸發電流15mA,我用的300歐姆,改過來了,圖忘記改了,測試出來結果差不多,沒有啥太大區別

沒有圖,波形看不明白,也不知道你接的哪里
回復

使用道具 舉報

14#
ID:297241 發表于 2019-10-25 13:31 | 只看該作者
Y_G_G 發表于 2019-10-23 19:00
沒有圖,波形看不明白,也不知道你接的哪里

P4的引腳4,我貼個圖
回復

使用道具 舉報

15#
ID:401564 發表于 2019-10-25 14:07 | 只看該作者
只能幫你到這里了
你自己理解一下吧
回復

使用道具 舉報

16#
ID:630057 發表于 2019-10-25 15:05 | 只看該作者
輸入電源要加濾波器,過零觸發光耦輸入端要加100nF的電容防干擾
回復

使用道具 舉報

17#
ID:297241 發表于 2019-10-25 15:53 | 只看該作者
Y_G_G 發表于 2019-10-25 14:07
只能幫你到這里了
你自己理解一下吧

謝謝大哥
回復

使用道具 舉報

18#
ID:491875 發表于 2019-10-25 18:40 | 只看該作者
R9和R8交換一下位置試一試吧,或者將R9斷開
回復

使用道具 舉報
