此次我們在原有的基礎上呢，再加入一個新元素——傾斜開關。它的原理和按鍵是相同的，只要你滿足了它的基本要求就好啦，比如按鍵，就需要你按下，滿足這個條件，按鍵就會起到作用，而傾斜開關，顧名思義，就是需要傾斜它，就可以發揮它的作用了。這次試驗，使用傾斜開關控制我們的LED燈，接下來，我們一起動手學習制作吧！ 一、工具原料
電腦，windows系統
零知ESP8266開發板
micro-usb線
LED燈一個
220Ω 電阻1個
滾珠開關1個

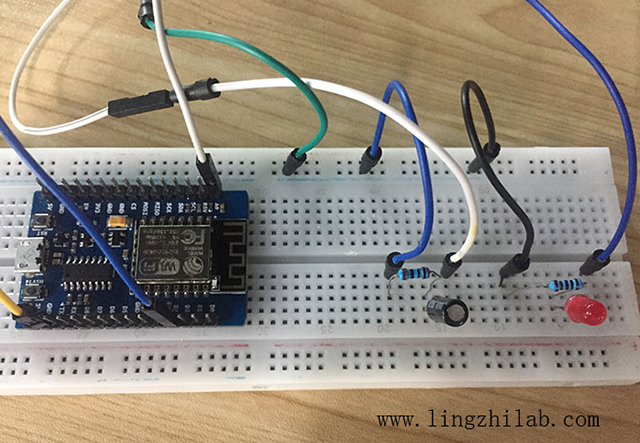

面包板一個+若干跳線 二、硬件連接
三、方法步驟
1、打開零知實驗室軟件開發工具，然后新建項目，輸入以下代碼
（代碼中有詳細的解說呢！很簡單！）： - <font color="rgb(77, 77, 77)"><font face="""><font style="font-size: 16px">/**
- * 文件: 傾斜開關LED.ino by 零知實驗室
- * -- 零知開源，讓電子制作變得更簡單！ --
- * 時間: 2019/05/30 14:23
- * 說明: 使用滾珠開關控制LED
- **/
-
- int port = A0;//滾珠開關連接A0模擬引腳
- int led = 0;//led連接到0號腳
- int value = 0;//模擬輸入測得值
-
- // the setup routine runs once when you press reset:
- void setup() {
- // put your setup code here, to run once:
- pinMode(led, OUTPUT);
- }
-
- // the loop routine runs over and over again forever:
- void loop() {
- // put your main code here, to run repeatedly:
-
- value = analogRead(port);
- if(value > 1000) //模擬最大數值為1024，這里大于這個值（可以根據實際測量值進行調整到最佳），表示傾斜了，開關通了
- {
- digitalWrite(led, LOW);//打開LED
- }else
- {
- //沒有傾斜，水平放置時候，開關斷開，讀到的值約為0
- digitalWrite(led, HIGH);//關閉LED
- }
- }</font></font></font>
2、按照之前的方式先【驗證】，然后【上傳】到開發板中。 四、成果展示
上面步驟成功完成后，我們就可以看到預期的結果了，當我們把面包板傾斜的時候，LED燈亮了，平放的時候LED燈熄滅。
|
