stm32的MCP4725程序遇到問題了，求解決

ID:511461 · 發表于 2019-10-23 19:28

接線時，OUT直接接萬用表的正極，GND接萬用表的負極，VCC接單片機的5v引腳，GND也接單片機的地，但是主函數中調用MCP4725_WriteData_Voltage(4000);  不論取值時2000,4000，還是1000，還是4095，萬用表測得的電壓都是2.3v左右，是不是我程序哪里錯了，求大佬們幫忙看看，拜托（注：?jiǎn)纹瑱C(jī)引腳的5v我用萬用表測是4.7V左右，這會有影響嗎）

main.c

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "MCP4725.h"
#include "myiic.h"

int main(void)
{
      delay_init();          //延時函數初始化
      MCP4725_Init(); //MCP4725初始化
      uart_init(9600);    //串口初始化
      while(1)
      {
   MCP4725_WriteData_Voltage(4000);
               //printf();
      }
}

MCP4725.c
#include "MCP4725.h"
#include "delay.h"
#include "usart.h"

//初始化IIC接口
void MCP4725_Init(void)
{
      IIC_Init();
}

//使用快速模式寫命令寫DAC寄存器
void MCP4725_WriteData_Voltage(u16 Vout) //電壓?jiǎn)挝籱V
{
  u8 temp;
      u16 Dn;

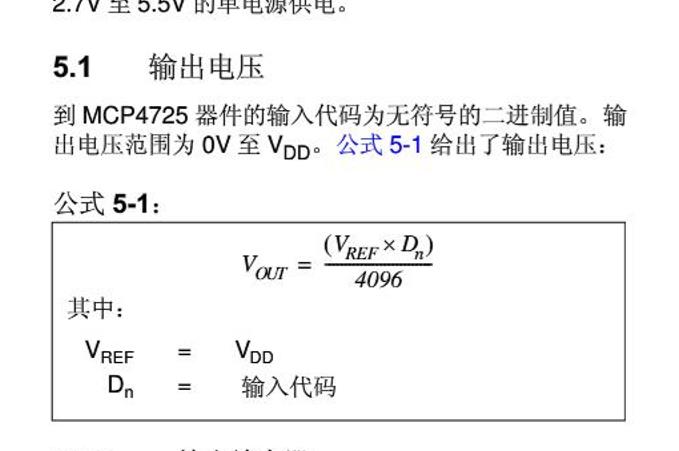

      Dn = ( 4096 * Vout) / VREF_5V;
      temp = (0x0F00 & Dn) >> 8;  //12位數據

      IIC_Start();
      IIC_Send_Byte(0XC2);    //器件尋址，器件代嗎：1100；地址位A2，A1，A0為 0 ， 0 ， 1；-> 1100 0010
  IIC_Wait_Ack();
  IIC_Send_Byte(temp);
  IIC_Wait_Ack();
  IIC_Send_Byte(Dn);       //將低8位送到DAC寄存器
      IIC_Wait_Ack();
  IIC_Stop();//產生一個停止條件
      delay_ms(10);
}

void MCP4725_WriteData_Digital(u16 data) //12位數字量
{
  u8 data_H=0,data_L=0;
      data_H = ( 0x0F00 & data) >> 8;
      data_L = 0X00FF & data ;
      IIC_Start();
      IIC_Send_Byte(0XC0);    //器件尋址，器件代嗎：1100；地址位A2，A1，A0為 0 ， 0 ， 0；-> 1100 0000
IIC_Wait_Ack();
IIC_Send_Byte(data_H);
IIC_Wait_Ack();
IIC_Send_Byte(data_L);
      IIC_Wait_Ack();
IIC_Stop();//產生一個停止條件
      delay_ms(10);
}

MCP4725.h

#ifndef __MCP4725_H
#define __MCP4725_H
#include "myiic.h"

#define VREF_5V    4760

void MCP4725_Init(void);
void MCP4725_WriteData_Digital(u16 data);
void MCP4725_WriteData_Voltage(u16 Vout);

#endif

ID:511461 · 發表于 2019-10-23 19:38

程序的話，我就看的網上的例程

ID:401564 · 發表于 2019-10-24 14:03

MCP4725的器件地址并不是固定的,它是在出廠的時候設定的,在數據手冊的后面有流明的
所以,你網上下載的程序代碼有可能和你現在手頭上的IC器件地址是不對應的
C我不會,STM32沒用過
但原理是一樣的,你可以在寫完器件的8位數據的應答信號之后加一個標志位,并通過屏幕或者一個LED指示燈提示出來,如果沒有提示,就表明器件的地址不對,或者是其它的問題
只要能確定4725可以正常應答了,那么器件的地址就是對的

ID:511461 · 發表于 2019-10-26 18:49

//使用快速模式寫命令寫DAC寄存器
void MCP4725_WriteData_Voltage(u16 Vout) //電壓?jiǎn)挝籱V
{
  u8 temp;
u16 Dn;
LED_Init();       //初始化與LED連接的硬件接口
Dn = ( 4096 * Vout) / VREF_5V;
temp = (0x0F00 & Dn) >> 8;  //12位數據

IIC_Start();
IIC_Send_Byte(0XC2);    //器件尋址，器件代嗎：1100；地址位A2，A1，A0為 0 ， 0 ， 1；-> 1100 0010
  IIC_Wait_Ack();
  IIC_Send_Byte(temp);
  IIC_Wait_Ack();
  IIC_Send_Byte(Dn);       //將低8位送到DAC寄存器
IIC_Wait_Ack();
LED0=0;                // 我用LED0的亮做了提示
  IIC_Stop();//產生一個停止條件
delay_ms(10);
}
結果LED亮了，是不是代表我的IIC地址沒錯

ID:511461 · 發表于 2019-10-26 18:53

我這樣做提示，沒有問題吧，但我的程序現在還是不能用

ID:401564 · 發表于 2019-10-27 01:34

aaaaaa。發表于 2019-10-26 18:53
我這樣做提示，沒有問題吧，但我的程序現在還是不能用

這不是第一步
首先,你要先看到MCP4725上面的絲印是什么,然后才能確定地址位是多少,并不是絕對的0xC2的,不同的絲印的器件地址位是不同的
看不清楚的話可以用放大鏡或者手機拍下來看
先確定了器件地址再說

ID:630813 · 發表于 2019-10-27 10:58

怎么看絲印啊

ID:18297 · 發表于 2019-10-27 11:06

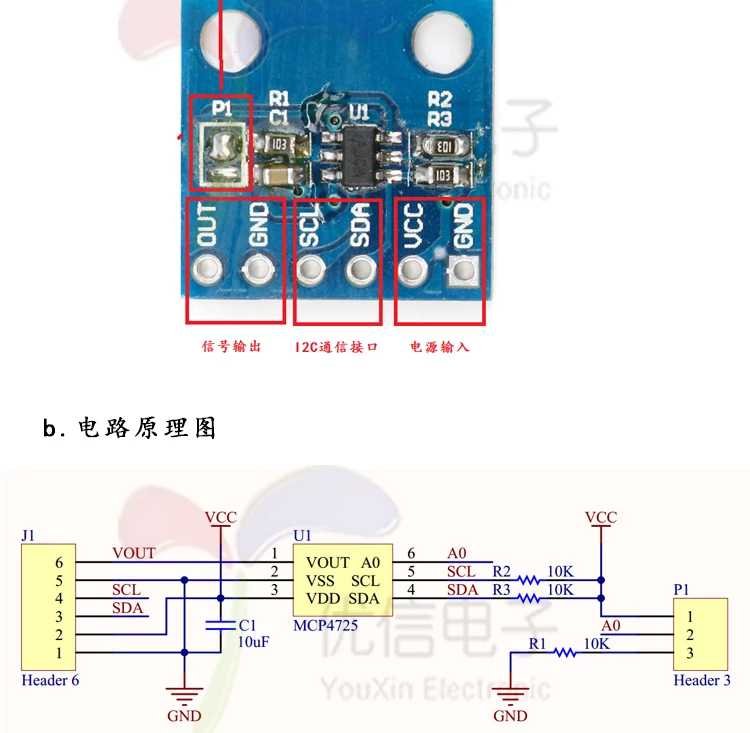

我認為你的MCP4725的A0腳應該接地或上拉，不應該懸空。
這樣程序?qū)α耍敵鼋Y(jié)果才對。

ID:401564 · 發表于 2019-10-27 17:13

aaaaaa。發表于 2019-10-26 18:53
我這樣做提示，沒有問題吧，但我的程序現在還是不能用

還有A0端口,要么上拉,要么接地,不能空著
最后,根據A0的高低電平和絲印來先確定器件的地址

ID:383537 · 發表于 2020-2-22 10:15

Y_G_G 發表于 2019-10-27 01:34
這不是第一步
首先,你要先看到MCP4725上面的絲印是什么,然后才能確定地址位是多少,并不是絕對的0xC2的, ...

感謝大佬提醒

ID:511461 · 發表于 2020-7-19 11:20

謝謝大佬們指點

ID:143694 · 發表于 2020-11-7 22:05

我的調通了，地址是0xC0，
說來也不容易啊，賣家給的地址是 0x60 或0x61，怎么試驗都不行，
后來我自動累加地址試驗串口輸出觀察地址和示波器上的電壓

（最后需要注意的是兩個地方需要改地址）

ID:848585 · 發表于 2021-7-26 15:22

張小帥1126 發表于 2020-11-7 22:05
我的調通了，地址是0xC0，
說來也不容易啊，賣家給的地址是 0x60 或0x61，怎么試驗都不行，
后來我自動累 ...

那兩個地方啊

ID:401564 · 發表于 2021-7-26 20:34

sssxxs 發表于 2021-7-26 15:22
那兩個地方啊

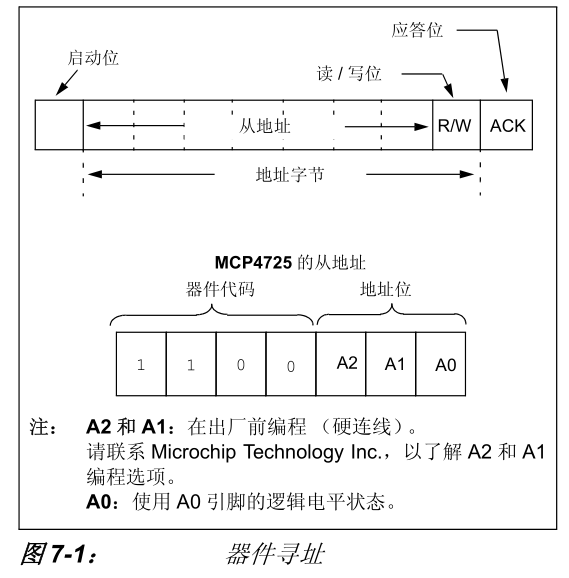

兩年了,又看到這個帖子了,在數據手冊的27頁面和43頁面有說明:高位是1100,A2,A1的值要看你手頭上芯片的絲印,A0就是芯片的A0引腳電平,一定要接VCC或者GND,不能懸空

ID:491875 · 發表于 2023-8-10 12:48

Y_G_G 發表于 2021-7-26 20:34
兩年了,又看到這個帖子了,在數據手冊的27頁面和43頁面有說明:高位是1100,A2,A1的值要看你手頭上芯片的絲 ...

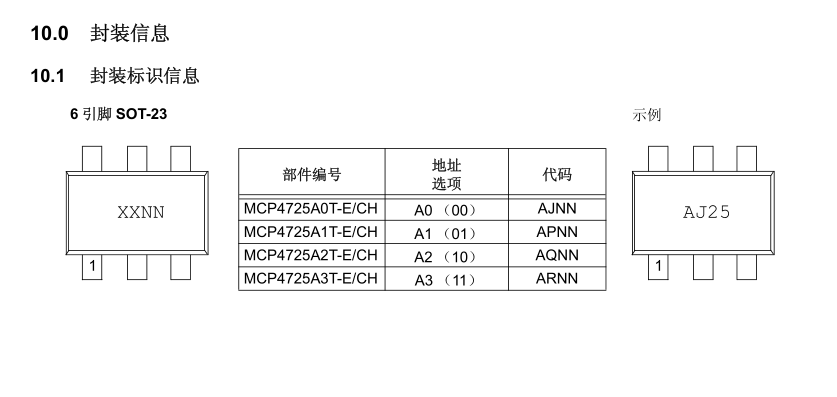

這個已經很貼切的說明了地址（A2,A1）,絲印AJ對應A0(00),AP對應A1(01),AQ對應A2(10),AR對應A3(11),A0的地址由用戶自己設定0（接地）或者1（通過10k左右電阻接VDD）。
