關于單片機通過可控硅控制220v導通關斷

ID:508562 · 發表于 2019-10-28 19:49

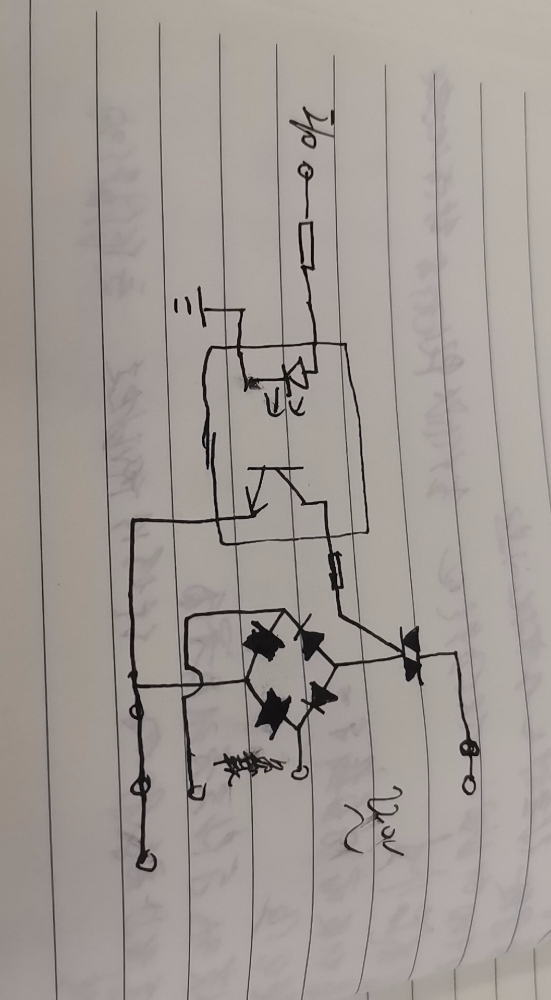

我這個電路能夠?qū)崿F(xiàn)上述功能嗎，然后再穩壓輸出220給負載供電

ID:631687 · 發表于 2019-10-28 21:21

這個貌似要根據元器件來計算吧

ID:10193 · 發表于 2019-10-29 07:11

可以。你用的是雙向可控硅，為什么要加橋式整流？

ID:285194 · 發表于 2019-10-29 08:35

繼電器比較安全

ID:332444 · 發表于 2019-10-29 08:58

本論壇提問中搜索一下過零檢測電路,有人做出來了.

ID:332444 · 發表于 2019-10-29 08:59

看你這電路圖草稿雙向可控硅沒提供出發電壓?

ID:631355 · 發表于 2019-10-29 09:09

061內部有過零檢測電路，不需要程序處理過零信號。輸入端發光管加上電流信號，3061輸出不會立即開通，而是等到內部檢測到過零信號之后，輸出才會開通。過零的時候，電壓是零，這個時候輸出導通，電流應該也從零開始按正弦增加，不會劇烈變化。

ID:508562 · 發表于 2019-10-29 09:38

gb302 發表于 2019-10-29 07:11
可以。你用的是雙向可控硅，為什么要加橋式整流？

我需要一個直流來驅動負載

ID:508562 · 發表于 2019-10-29 09:39

774559006 發表于 2019-10-29 08:35
繼電器比較安全

繼電器壽命怕是不行吧

ID:508562 · 發表于 2019-10-29 09:39

xianfajushi 發表于 2019-10-29 08:59
看你這電路圖草稿雙向可控硅沒提供出發電壓?

嗯根據網上用一個接法做的，我就是覺得奇怪所以來問問

ID:213173 · 發表于 2019-10-29 10:19

只作開關不調壓的電路比較簡單。這是某電加熱器局部原理圖。

ID:123289 · 發表于 2019-10-29 16:49

不可以實現220VAC的穩壓。

ID:342822 · 發表于 2019-10-30 10:01

那個整流橋怎么看怎么別扭~~~

ID:282850 · 發表于 2019-10-30 10:10

即然“需要一個直流來驅動負載”加了全橋，沒問題，可行。只是全橋輸出是310V很高的電壓。

ID:233733 · 發表于 2019-10-30 10:25

如果你需要開關交流，你的整流橋放在那里沒有意義。你可以計算一下你的負載，如果負載大建議使用繼電器做開關。

ID:508562 · 發表于 2019-10-30 15:44

f556 發表于 2019-10-30 10:10
即然“需要一個直流來驅動負載”加了全橋，沒問題，可行。只是全橋輸出是310V很高的電壓。

我丟這只是濾波整流了咋就高出這么多

ID:230975 · 發表于 2019-10-30 16:30

為什么不用繼電器呢

ID:508562 · 發表于 2019-11-5 09:30

hmgqljz111 發表于 2019-10-30 16:30
為什么不用繼電器呢

怕壽命不夠

ID:491875 · 發表于 2019-11-7 07:41

這個電路不可靠，三極管輸出型光耦的耐壓?jiǎn)栴}不好解決，你可以直接使用晶閘管輸出型光耦MOC3063，3083，3043或者3041等光耦，另外，負載最好連接在雙向可控硅的T2極，盡可能不要放在雙向可控硅的T1極，這樣的習慣可以預防一些不必要的錯誤，因?yàn)殡p向可控硅的觸發是T1與G之間的電流觸發，如果負載放在T1極，很有可能導致T1與G之間出現比較大的電壓！而這個電源可能造成觸發回路出現問題！

ID:406132 · 發表于 2022-3-26 11:45

感謝，學習一下可控硅的應用。最近拆了個保溫碟，里邊的電路很簡單，就是直接用單片機的I/O驅動雙向可控硅導通和關閉，話說，這個是不是就直接輸出高電平導通，低電平截止？對可控硅應用不會

ID:81010 · 發表于 2023-7-9 10:01

wulin 發表于 2019-10-29 10:19
只作開關不調壓的電路比較簡單。這是某電加熱器局部原理圖。

請問這個電路可以用在直流電嗎？就是LN這段是整流出來的直流電正負

ID:883242 · 發表于 2023-7-9 10:19

770785791 發表于 2023-7-9 10:01
請問這個電路可以用在直流電嗎？就是LN這段是整流出來的直流電正負

不能，別想了。

ID:1096929 · 發表于 2024-1-10 10:33

774559006 發表于 2019-10-29 08:35
繼電器比較安全

說了我想說的話

ID:883242 · 發表于 2024-1-10 15:44

Tao濤發表于 2024-1-10 10:33
說了我想說的話

但是繼電器不耐用，有機械壽命。當時學生作品演示下能用就行了，也沒指望用多久。

ID:1108854 · 發表于 2024-1-10 22:01

應該可以，但是這個光耦要換成專門驅動可控硅的光耦

ID:491875 · 發表于 2024-1-11 09:13

搜索一下，有使用單向可控硅設計的相關電路（可控硅過零觸發電路），比較可靠
