LED燈帶應該配多大的電阻?如何計算?

ID:634348 · 發表于 2019-11-2 14:25

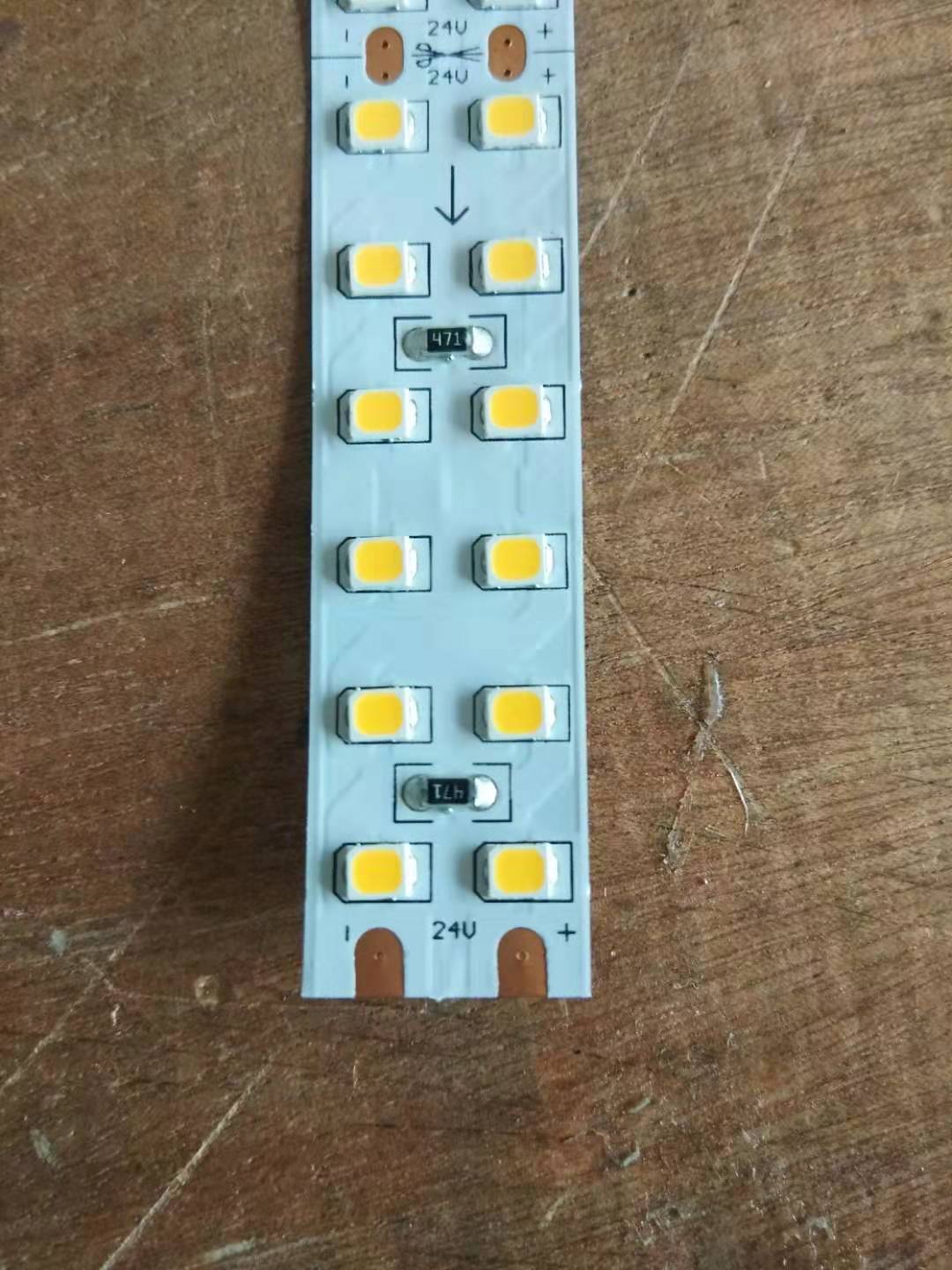

LED燈帶定制每米15瓦，24V供電，每米20段240燈，單段12燈兩個電阻，燈珠為2835燈珠，燈珠工作電壓3V，電流20毫安，應該配多大的電阻?怎么算？請求幫忙！

ID:332444 · 發表于 2019-11-2 21:47

這個應該是電路連接好了，只要接上24V電源就會發光

ID:633044 · 發表于 2019-11-2 22:24

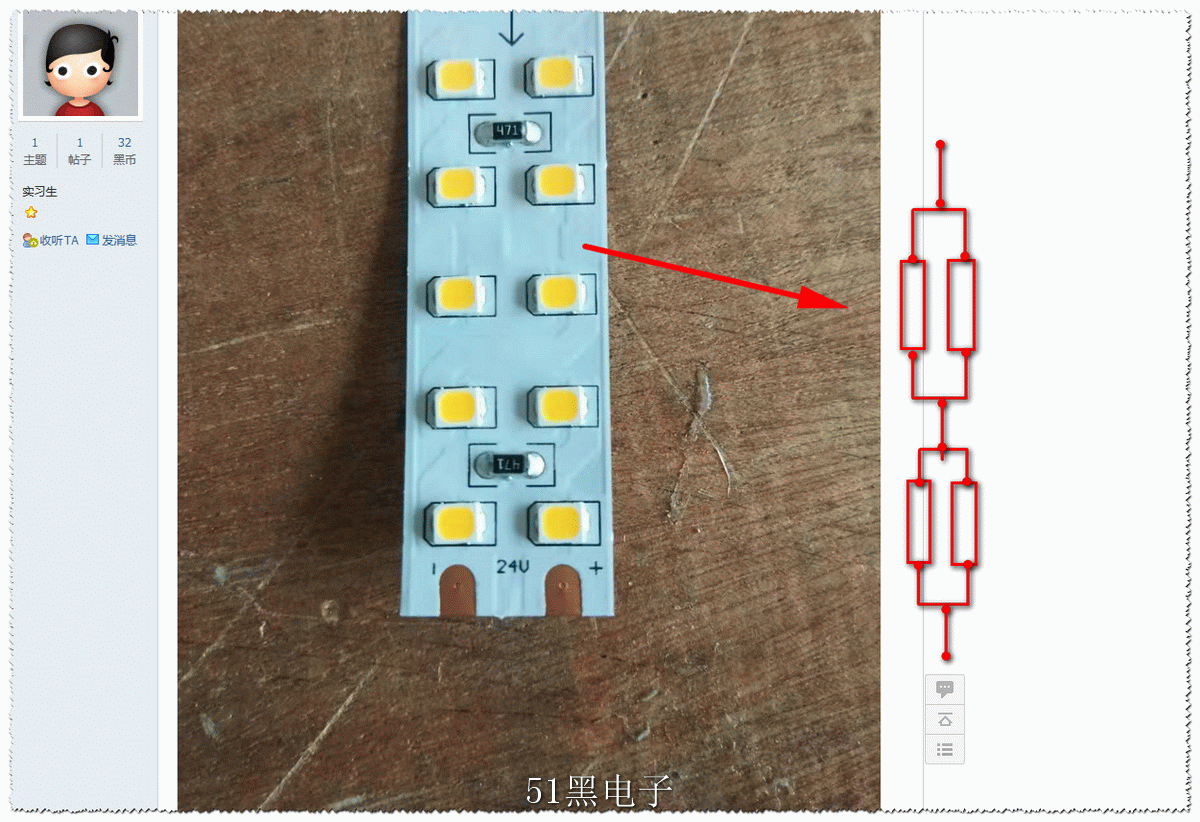

樓主，燈帶上黑色的有數字471的貌似就是電阻吧？第一次看到燈帶，這兩兩相對的燈是不是并聯的？沒接觸過實物

，是不是兩兩并聯，然后再與別的串聯？

ID:235200 · 發表于 2019-11-2 22:25

這燈帶是每一路6個串聯，分2路，保證6個都工作，每一個壓降3V，需要18V，采用24V供電，剩下24－18V＝6V需降在電阻上，若回路電流按20mA算，6V/20mA=300歐，接470歐能夠正常發亮，但非最大亮度

ID:235200 · 發表于 2019-11-2 22:25

24V端可直接接電24V電源，無需再加電阻

ID:524818 · 發表于 2019-11-3 08:58

這個不用電阻了，4顆燈和470歐電阻串聯，電流正好是20MA，直接用24v恒流電源驅動即可

ID:247623 · 發表于 2019-11-3 10:45

每米15W，每米20段，一段就是0.75W，每段有2個串聯電路組成并聯電路，一個串聯電路又由6個LED組成。那么一個串聯電路的功率就是0.375W,根據P=UI公式，U=24V,P=0.375，那么電流就是15.625MA，小于最大值20MA，合理。一個LED的內阻是150Ω，6個就是900Ω，6個LED總電壓就是14.0625V,落在限流電阻的電壓就是9.9375V,根據R=U/I 可得，限流電阻為9.9375/0.015625=636Ω，所以電阻大小應選636Ω附件

ID:634348 · 發表于 2019-11-4 09:00

fabric 發表于 2019-11-2 22:24
樓主，燈帶上黑色的有數字471的貌似就是電阻吧？第一次看到燈帶，這兩兩相對的燈是不是并聯的？沒接觸過實 ...

是的，這個是雙排燈帶，我就是想問下中間的電阻470歐姆是怎么算來的

ID:634348 · 發表于 2019-11-4 09:02

csmyldl 發表于 2019-11-2 22:25
這燈帶是每一路6個串聯，分2路，保證6個都工作，每一個壓降3V，需要18V，采用24V供電，剩下24－18V＝6V需降 ...

感謝，那么我想要這條燈帶每1米的功率都為15瓦，在知道這個功率的條件下怎么算呢？

ID:634348 · 發表于 2019-11-4 09:04

xianfajushi 發表于 2019-11-2 21:47
這個應該是電路連接好了，只要接上24V電源就會發光

是可以發光，，常規的功率太大了，我想通過調節電阻來控制功率，把功率調到，每米15瓦就可以了，這個怎么算這個電阻呢？

ID:634348 · 發表于 2019-11-4 09:07

yilinghai 發表于 2019-11-3 10:45
每米15W，每米20段，一段就是0.75W，每段有2個串聯電路組成并聯電路，一個串聯電路又由6個LED組成。那么一 ...

非常感謝！

ID:635193 · 發表于 2019-11-4 10:42

新人不太懂

ID:434390 · 發表于 2019-11-4 14:39

恒流源驅動LED應該不用限流電阻了，電壓源過壓才要加限流電阻

ID:332444 · 發表于 2019-11-4 16:34

3V*6=18V-24V=6V/470=0.012765*2~=0.0255A*24~=0.613W*20~=12.255W這樣算1米不到15瓦，不知道我算的對不，不懂你說的普通功率太大指蝦米？

ID:485018 · 發表于 2020-4-26 15:31

每米15W，每米20段，每段15W/20=0.75W; 每段2個并聯電路組成，每串聯電路由6個LED組成，每串聯電路功率0.75W/2=0.375W, 根據I=P/U公式，P=0.375W，U=24V, 每段電流0.375W/24V=0.015625MA，最大值20MA 80%以下，合理；LED電壓3V，6個LED是3V*6=18V，輸入電壓為24V, 每段電壓24V-18V=6V , 根據R=U/I 公式，限流電阻為6V/0.015625MA=384Ω，相近電阻可選360Ω/390Ω，(實際LED在電路中不能完全取值3V，需要根據LED規格書特性查看選用電流值對應的電壓值才準確) 希望能幫到您！

ID:485018 · 發表于 2020-4-26 16:51

每米15W，每米20段，每段功率15W/20=0.75W，每段2組并聯，每組功率0.75W/2=0.375W; 根據I=P/U公式，P=0.375W，U=24V，電流0.375W/24V=0.015625A，低于最大值20MA的80%，電流設計合理；每個LED電壓3V，6個LED是3V*6=18V，輸入電壓24V，電路電阻分壓24V-18V=6V; 根據R=U/I公式，每段電阻為6V/0.015625A=384Ω, 可選擇限流電阻相近的為360Ω/390Ω (實際LED電壓不一定為3V，根據選用電流對應LED規格書電壓值) 希望能幫到您！

ID:739736 · 發表于 2020-4-28 00:19

在這蹲一個答案

ID:692132 · 發表于 2020-4-28 07:46

16樓已經是最佳答案了，為什么計算出的電阻值不是470Ω？因為LED是非線性元件，它的內阻值是變化的，電流低于20mA，電壓值也就不是3Ⅴ了，而是略低一點，加在限流電阻上的電壓就會比6V高，470Ω就是這么來的。

ID:420836 · 發表于 2020-4-28 09:44

電阻包含在電路中。你應該可以通過提供24V的電壓來點亮它

ID:739800 · 發表于 2020-4-28 09:48

不用電阻直接接電源，沒接反就行

ID:485018 · 發表于 2020-4-28 12:40

可以依據LED規格書計算電流與電壓的變化率及電壓與溫度變化率，再計算出選用LED VF值的實際理論電壓值。
