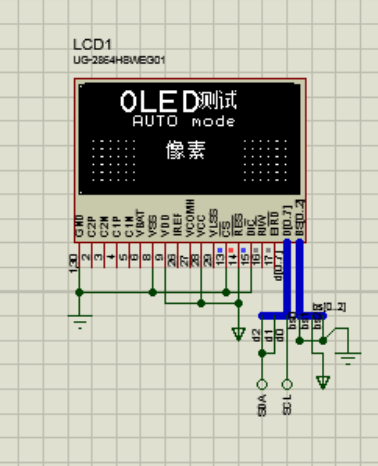

新手總是想仿真,然后想盡一切辦法把仿真搞好,到實際電路中又有一堆問題........
你要先看好你的屏幕的驅動IC是什么,好像是有ssd1306和SSH1106兩種驅動IC,驅動代碼只有初始化的時候是不同的,其它都是一樣的但一般是用SSD1306的,你去找一下別人的代碼,主要是初始化部分的,然后,寫個簡單一點的程序,只顯示一個字或者符號就可以了,只要是屏幕能按著你的意思去顯示一個字,你就知道它顯示的原理了
這OLED是沒有字庫的,一點字庫都沒有的.不像常用的12864最少是有個英文字庫,顯示的方法只能是在正常的初始化之后掃描顯示
我這有一個SH1106的數據手冊,我自己機翻了一部分,你去網找一下你對應IC的初始化程序,然后再看一下數據手冊
一定要一步一步的來,不要著急著要一下子能搞好,慢慢來就可以
SH1106 V2.3.pdf
(1.36 MB, 下載次數: 11)
2019-11-21 08:39 上傳
點擊文件名下載附件
|
