基于51單片機的人體溫度測量&心率脈搏測量設計！適合廣大電子DIY師兄學習%%入門
單片機源程序如下:
- #include<reg52.h>
- #define uint unsigned int
- #define uchar unsigned char
- sbit rs=P1^0; //數據與命令選擇控制引腳
- sbit rw=P1^1; //讀與寫選擇控制引腳
- sbit en=P1^2; //使能擇控制引腳
- sbit bf=P0^7; //忙標志位
- sbit P32=P3^2;
- sbit dq = P1^4; //18b20 IO口的定義
- sbit beep = P1^3;
- unsigned char i=0,timecount=0,displayOK=0,rate=0;
- unsigned int time[6]={0};
- uint temperature ; //
- /************ 延時函數 *****************/
- void delay(uint z)
- {
- while(z--);
- }
- /***********************18b20初始化函數*****************************/
- void init_18b20()
- {
- bit q;
- dq = 1; //把總線拿高
- delay(1); //15us
- dq = 0; //給復位脈沖
- delay(80); //750us
- dq = 1; //把總線拿高 等待
- delay(10); //110us
- q = dq; //讀取18b20初始化信號
- delay(20); //200us
- dq = 1; //把總線拿高 釋放總線
- }
- /*************寫18b20內的數據***************/
- void write_18b20(uchar dat)
- {
- uchar i;
- for(i=0;i<8;i++)
- { //寫數據是低位開始
- dq = 0; //把總線拿低寫時間隙開始
- dq = dat & 0x01; //向18b20總線寫數據了
- delay(5); // 60us
- dq = 1; //釋放總線
- dat >>= 1;
- }
- }
- /*************讀取18b20內的數據***************/
- uchar read_18b20()
- {
- uchar i,value;
- for(i=0;i<8;i++)
- {
- dq = 0; //把總線拿低讀時間隙開始
- value >>= 1; //讀數據是低位開始
- dq = 1; //釋放總線
- if(dq == 1) //開始讀寫數據
- value |= 0x80;
- delay(5); //60us 讀一個時間隙最少要保持60us的時間
- }
- return value; //返回?cái)?shù)據
- }
- /*************讀取溫度的值 讀出來的是小數***************/
- uint read_temp()
- {
- uint value;
- uchar low; //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序
- init_18b20(); //初始化18b20
- write_18b20(0xcc); //跳過64位ROM
- write_18b20(0x44); //啟動一次溫度轉換命令
- delay(50); //500us
- init_18b20(); //初始化18b20
- EA = 0;
- write_18b20(0xcc); //跳過64位ROM
- write_18b20(0xbe); //發出讀取暫存器命令
- EA = 1;
- low = read_18b20(); //讀溫度低字節
- value = read_18b20(); //讀溫度高字節
- value <<= 8; //把溫度的高位左移8位
- value |= low; //把讀出的溫度低位放到value的低八位中
- value *= 0.625; //轉換到溫度值 小數
- return value; //返回讀出的溫度 帶小數
- }
- /************ 忙檢測函數 *****************/
- void jiance()
- {
- P0=0xff;
- rs=0;rw=1;en=1;
- while(bf); //如果BF==1表示液晶在忙
- en=0;
- }
- /************ 寫命令函數 *****************/
- void write_com(uchar com)
- {
- jiance();
- P0=com;
- rs=0;rw=0;en=1;
- delay(2);
- en=0;
- }
- /************ 寫數據函數 *****************/
- void write_dat(uchar dat)
- {
- jiance();
- P0=dat;
- rs=1;rw=0;en=1;
- delay(2);
- en=0;
- }
- /************ 1602液晶初始化函數 *****************/
- void init_lcd()
- {
- write_com(0x38); // 設置16*2顯示，5*7點陣，8位數據接口
- write_com(0x0c); // 開顯示，不顯示光標
- write_com(0x06); // 地址加1，當寫入數據的時候光標右移
- write_com(0x01); //清屏
- }
- /***********************lcd1602上顯示特定的字符************************/
- void write_zifu(uchar hang,uchar add,uchar date)
- {
- if(hang==1)
- write_com(0x80+add);
- else
- write_com(0x80+0x40+add);
- write_dat(date);
- }
- /******************************************************************/
- /* 在指定位置寫字符 */
- /******************************************************************/
- void LCD_write_char(unsigned char x,unsigned char y,unsigned char Data)
- {
- if (y == 0)
- write_com(0x80 + x);
- else
- write_com(0xC0 + x);
- write_dat(Data);
- }
- void DelayMs(unsigned int z)
- {
- unsigned int x;
- for(;z>0;z--)
- for(x=110;x>0;x--);
- }
- void main()
- {
- P32=1;
- init_lcd();//lcd初始化
- TCON=0x01;//設置外部中斷0
- EX0=1;
- TMOD=0x01;//定時器0初始化
- TH0=(65536-50000)/256;//實測每50ms中斷的定時值
- TL0=(65536-50000)%256;
- ET0=1;//開定時器中斷
- //顯示基本文字
- LCD_write_char(3,0,'H');
- LCD_write_char(4,0,'e');
- LCD_write_char(5,0,'a');
- LCD_write_char(6,0,'r');
- LCD_write_char(7,0,'t');
- LCD_write_char(8,0,' ');
- LCD_write_char(9,0,'R');
- LCD_write_char(10,0,'a');
- LCD_write_char(11,0,'t');
- LCD_write_char(12,0,'e');
- LCD_write_char(3,1,'/');
- LCD_write_char(4,1,'m');
- LCD_write_char(5,1,'i');
- LCD_write_char(6,1,'n');
- LCD_write_char(8,1,'T');
- LCD_write_char(9,1,':');
- LCD_write_char(12,1,'.');
- LCD_write_char(15,1,'C');
- temperature = read_temp(); //先讀出溫度的值
- TR0=0;//定時器停止
- EA=1;//開總中斷
- while(1)
- {
- temperature = read_temp(); //先讀出溫度的值
- LCD_write_char(10,1,temperature/100%10+48);
- LCD_write_char(11,1,temperature/10%10+48);
- LCD_write_char(13,1,temperature%10+48);
- write_zifu(2,14,0xdf); //顯示度
- if(displayOK==1)
- {
- rate=60000/(time[1]/5+time[2]/5+time[3]/5+time[4]/5+time[5]/5);
- LCD_write_char(0,1,rate/100+48);
- LCD_write_char(1,1,(rate%100)/10+48);
- LCD_write_char(2,1,rate%10+48);
- }
- DelayMs(300);
- if(temperature>375)
- beep = ~beep;
- else beep = 1;
- }
- }
- void ex0() interrupt 0
- {
- EX0=0;//暫時關外部中斷
- if(timecount<8) //當連續兩次檢測時間間隔小于8*50ms=400ms不處理
- {
- TR0=1;//開定時器
- }
- else
- {
- time[i]=timecount*50+TH0*0.256+TL0/1000;//算出間隔時間
- TL0=(65536-50000)%256;//重新設置定時器
- TH0=(65536-50000)/256;
- timecount=0;//50ms計數清零
- i++;
- if(i==6)//記錄到超過等于6次時間
- {
- i=1;//計數從1開始
- displayOK=1; //測得5次開始顯示
- }
-
- }
- EX0=1;
- }
- void et0() interrupt 1
- {
- TL0=(65536-50000)%256;
- TH0=(65536-50000)/256;
-
- timecount++;//每50ms一次計數
- if(timecount>25) //當超過25*50ms=1.25s沒有檢測到信號停止顯示
- {
- i=0;//數據個數清零
- timecount=0;//50ms計數清零
- displayOK=0;//顯示關
- // rate=0;
- // LCD_write_char(0,1,0+48);
- // LCD_write_char(1,1,0+48);
- // LCD_write_char(2,1,0+48);
- TR0=0;//定時器關
- TH0=(65536-50000)/256;
- TL0=(65536-50000)%256;
- }
- }
所有資料51hei提供下載:
心率溫度測量程序.zip
(33.94 KB, 下載次數: 16)
2019-11-21 16:03 上傳
點擊文件名下載附件

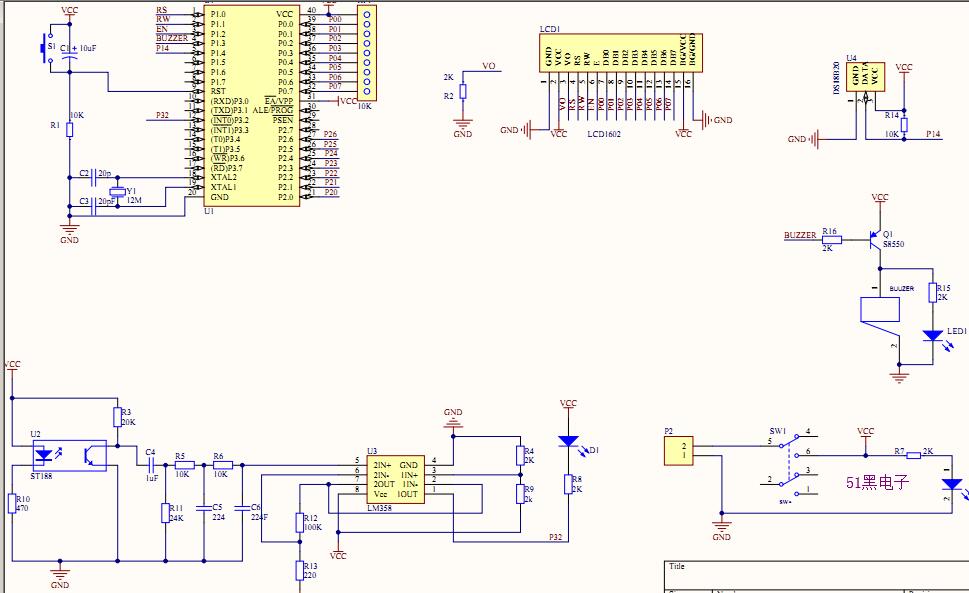

心率溫度測量原理圖.zip
(128.44 KB, 下載次數: 16)
2019-11-21 16:04 上傳
點擊文件名下載附件
|
