24X24LED點陣藍牙發送字母點陣即時顯示，選用MLT-BT05藍牙，波特率4800
本次設計有STC89C52作為主控單元，顯示屏采用9個8X8點陣顯示模塊組成的24X24點陣屏。行控制選用三個74HC595移位寄存器，列控制選用三個74HC138譯碼器來控制，動畫的字模是使用取模軟件實現的。本系統的總體設計如圖一所示。
時鐘電路模塊 STC89C52單片機芯片內部設有一個由反向放大器過程的振蕩器，XTA1和XTA2分別委震蕩電路的輸入端和輸出端，時鐘可有內部或外部生成，在XTA1和XTA2引腳外接定時元件，內部震蕩電路就會產生自激振蕩，系統采用的定時元件為石英晶體和電容組成的并聯震蕩回路。晶振頻率選擇24MHz，電容選擇22pF，晶振頻率越大單片機運行速度越快，點陣屏刷新速度也快，不會產生肉眼可見的閃爍。

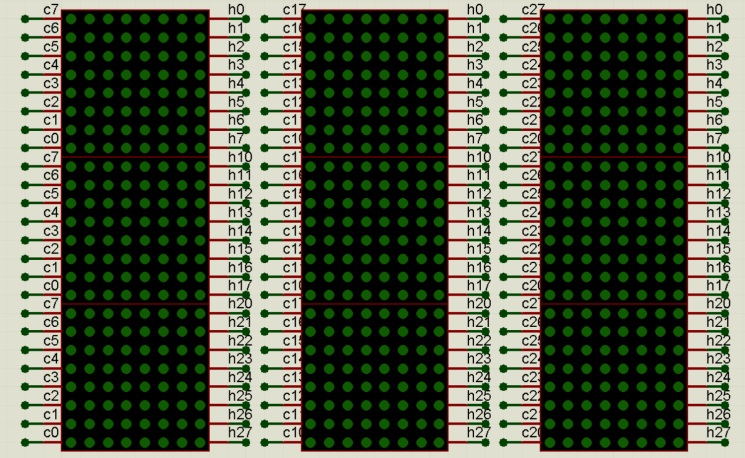

顯示模塊 由九塊共陰8X8LED點陣組成24X24LED點陣屏，列控制端低電平有效 行控制端高電平有效 逐行掃描：我們可以通過高四位輪流輸出低電平來對矩陣鍵盤進行逐行掃描，當?shù)退奈?/strong>接收到的數據不全為1的時候，說明有按鍵按下，然后通過接收到的數據是哪一位為0來判斷是哪一個按鍵被按下 列控制模塊 列控制器由3個74HC138譯碼器組合而成的，74HC138譯碼器具有三個數據輸入端，三個使能端，只有當使能端E1為高電平，E2與E3為低電平才能正常工作，輸出的低電平有效。
行控制端
行數據通過三個74HC595移位寄存器并聯輸出，通過其使能端口OE控制位選，選擇輸出應用范圍
