需要將晶振頻率設置為11.0592MHz（ISP下載軟件中設置）ISP最新軟件最低波特率設置為2400（軟件默認）
工作原理：【STC15F104W單片機沒有硬件串口，所以只能模擬串口】
因為ISP在下載程序之前會以最低波特率向目標單片機連續發送0X7F握手信號，基于此，在STC15F104W
單片機中模擬串口接收上位機發送的0X7F，當連續檢測到有16個0X7F時候就認為是需要下載程序了，此時
P34腳輸出高電平，而使外部的S8550三極管截至，目標單片機失電（模仿給單片機斷電），延時600ms后再
給單片機上電，就可以下載程序了。此制作在不下載以及下載完程序時目標單片機一直得電，并且不妨礙
串口調試，不占用單片機硬件串口。供電用三極管采用S8550，最大工作電流1.5A，而電腦USB輸出電流最
大500ma左右，所以正常情況下電路不會出現問題。【T0模擬串口時鐘，T2用作延時計數器】

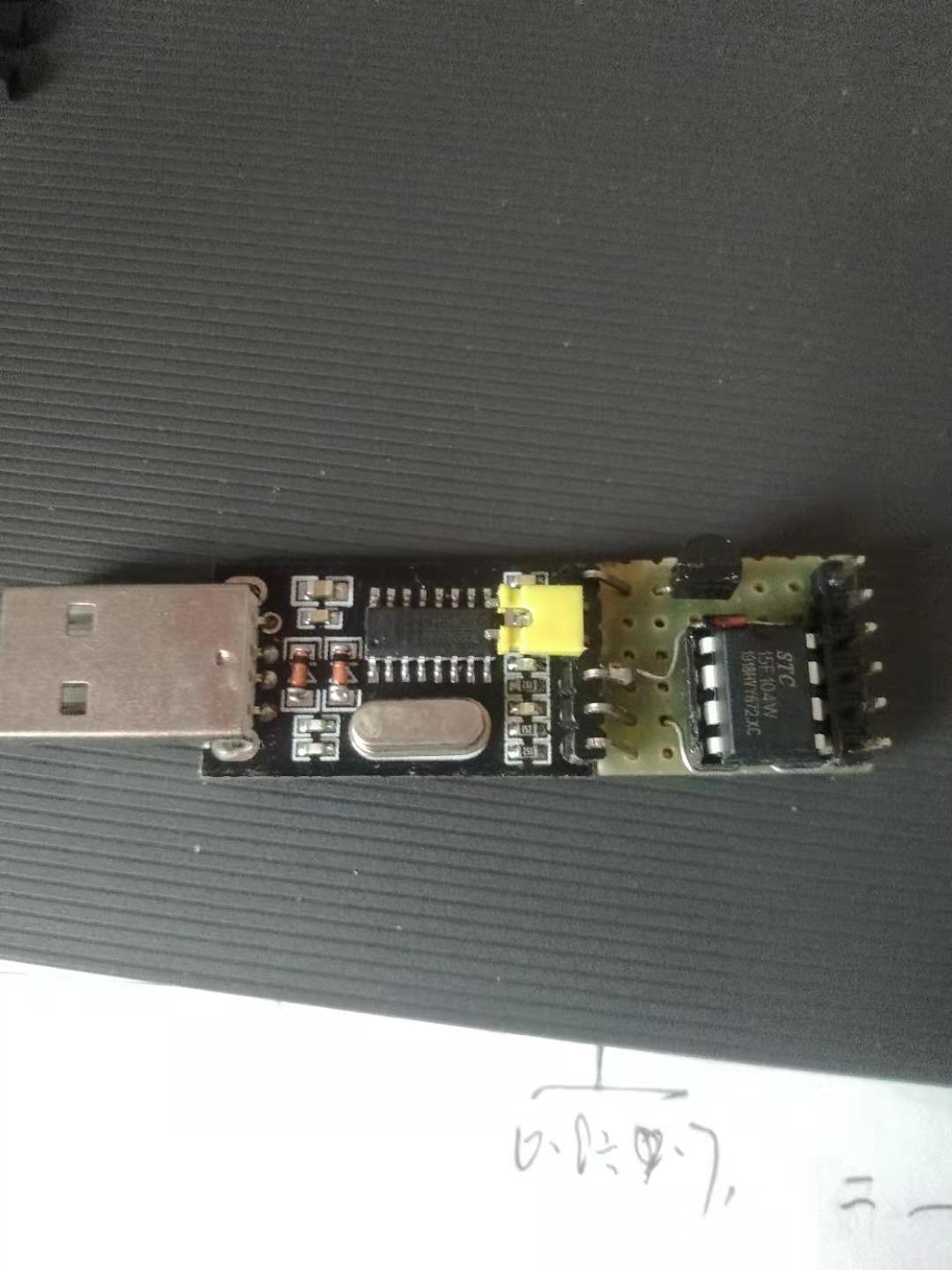

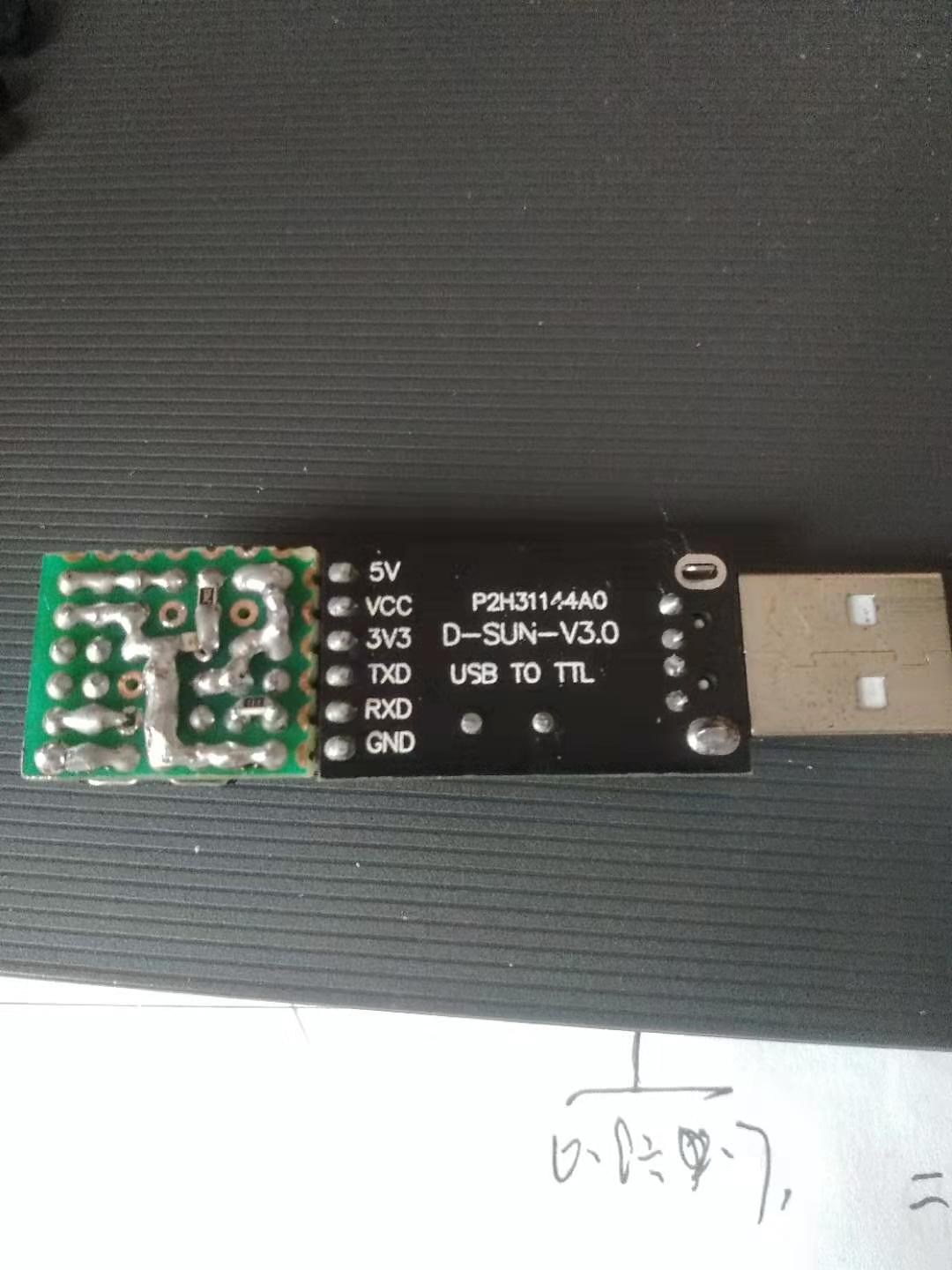

實物圖
下載附件
2019-12-10 08:23 上傳
下載附件
2019-12-10 08:23 上傳
從家里找了一片STC89C52RC單片機，連續寫了1000多次，沒有一次失敗，下面是視頻
單片機源程序如下:
- #include "init.h"
- extern u8 cnt7f; //連續接收到0X7F的次數計數器
- extern u16 t2cnt; //T2定時計數值
- extern u8 RBUF; //接收緩沖區
- extern u8 RDAT; //接收數據
- extern u8 RCNT; //接收計數器
- extern u8 RBIT; //接收位數
- extern bit RING; //正在接收標志
- extern bit REND; //接收完成標志
- /*T2初始化*/
- void Timer2Init(void) //1毫秒@11.0592MHz
- {
- AUXR |= 0x04; //定時器時鐘1T模式
- T2L = T1MS; //初始化計時值
- T2H = T1MS >> 8;
- IE2 |= 0x04; //使能定時器2中斷
- }
- /*全局初始化*/
- void all_init(void)
- {
- TMOD=0x00; //定時器0在16位自動重裝模式
- AUXR=0x80; //定時器0在1T模式
- TL0=65536-FOSC/3/BAUD;
- TH0=(65536-FOSC/3/BAUD)>>8;//初始化定時器0并設定重裝值
- TR0=1; //定時器0開始運行
- ET0=1; //使能定時器0中斷
- PT0=1; //定時計數器0中斷高優先級
- EA=1; //開總中斷
-
- RING=0;
- REND=0;
- RCNT=0;
- Timer2Init();
- cnt7f=0;
- P3M1 &= 0XEF; //1110 1111設置P3.4為強推挽輸出
- P3M0 |= 0X10; //0001 0000設置P3.4為強推挽輸出
- enable = 0; //確定給目標單片機供電
-
- AUXR |= 0x10; //定時器2開始計時
- while(t2cnt<300); //等待 使系統穩定
- AUXR &= 0xEF; //關定時器2計時
- t2cnt = 0; //清零T2計數值
- }

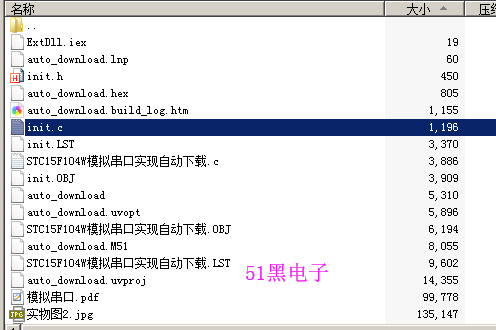

下載附件
2019-12-10 14:20 上傳
