單片機啤酒瓶計數原理圖+程序

[復制鏈接]
ID:661343 發表于 2019-12-11 11:06 | 顯示全部樓層 |閱讀模式

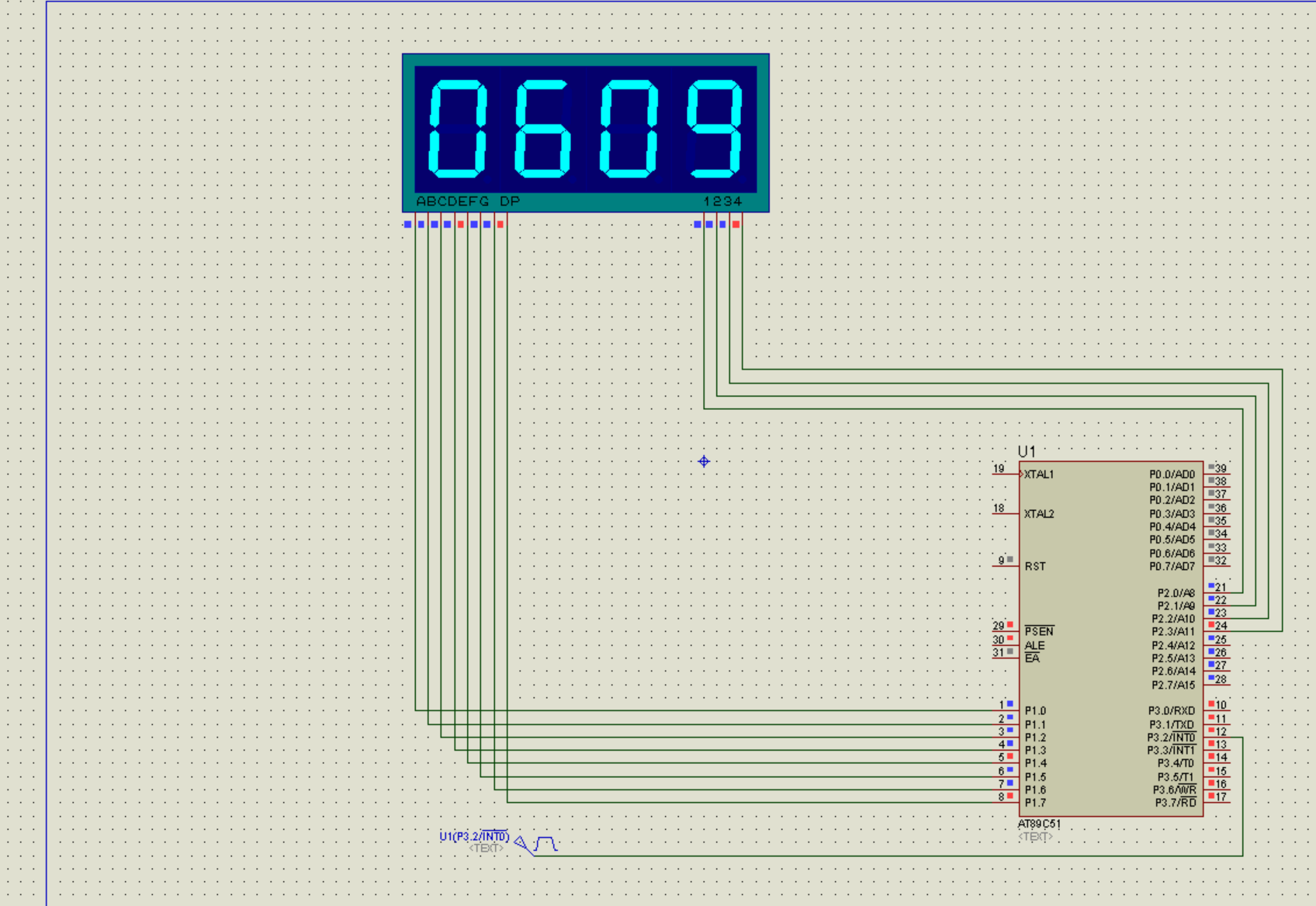

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
批注 2019-12-11 110207.png

單片機源程序如下:
  1. #include<reg51.h>
  2. void T0_init();
  3. unsigned char code table[]={0xC0,0XF9,0xA4,0XB0,0x99,0x92,0x82,0xF8,0x80,0x90};
  4. unsigned char dat_T=0,aa;
  5. unsigned int counter=0;
  6. unsigned char dat_Q=0;

  8. void delay(unsigned int time)
  9. {
  10.         unsigned int i,j;
  11.         for(i=0;i<time;i++)
  12.                 for(j=0;j<120;j++)
  13.                 ;
  14. }

  16. void display1()
  17. {

  19.         P2=0x01;
  20.         P1=table[dat_T/10];
  21.         delay(10);

  23.         P2=0x02;
  24.         P1=table[dat_T%10];
  25.         delay(10);
  26.

  28.         P2=0x04;
  29.         P1=table[dat_Q/10];
  30.         delay(10);

  32.         P2=0x08;
  33.         P1=table[dat_Q%10];
  34.         delay(10);

  36. }

  38. void calspeed()
  39. {
  40.         if(aa>=20) //20*50ms=1s計算一次          or aa==20
  41.         {
  42.         dat_T=counter;
  43.         counter=0;//清零脈沖數
  44.         aa=0; //清零標志
  45.         }
  46. }
  47. main()
  48. {
  49.         EA  = 1;        //開總中斷
  50.         EX0=1;                  //外部中斷0
  51.         IT0=1;                //下降沿方式  觸發方式
  52.         TMOD = 0x01;                                   //定時器0 工作方式一
  53.         TH0= (65536 - 50000)/256;           //定時50ms
  54.         TL0= (65536 - 50000)%256;
  55.         ET0 = 0;        //定時器開關
  56.         TR0 = 1;
  57.         while(1)
  58.         {
  59.          display1();
  60.          calspeed();
  61.          }
  62.
  63. }
  64. void T0_init()        interrupt 1          //定時器中斷0
  65. {

  67.         TH0 = (65536-50000)/256;
  68.         TL0 = (65536-50000)%256;
  69.         aa++;
  70. }
  71. void int0() interrupt 0           //外部中斷0
  72. {

  74.          dat_T++;
  75.          if(dat_T>11)
  76.         {
  77.                 dat_Q++;
  78.                 dat_T=0;
  79.         }
  80. }
復制代碼
