制作STM32平衡小車轉接板的幾個問題

ID:638682 · 發表于 2019-12-19 09:14

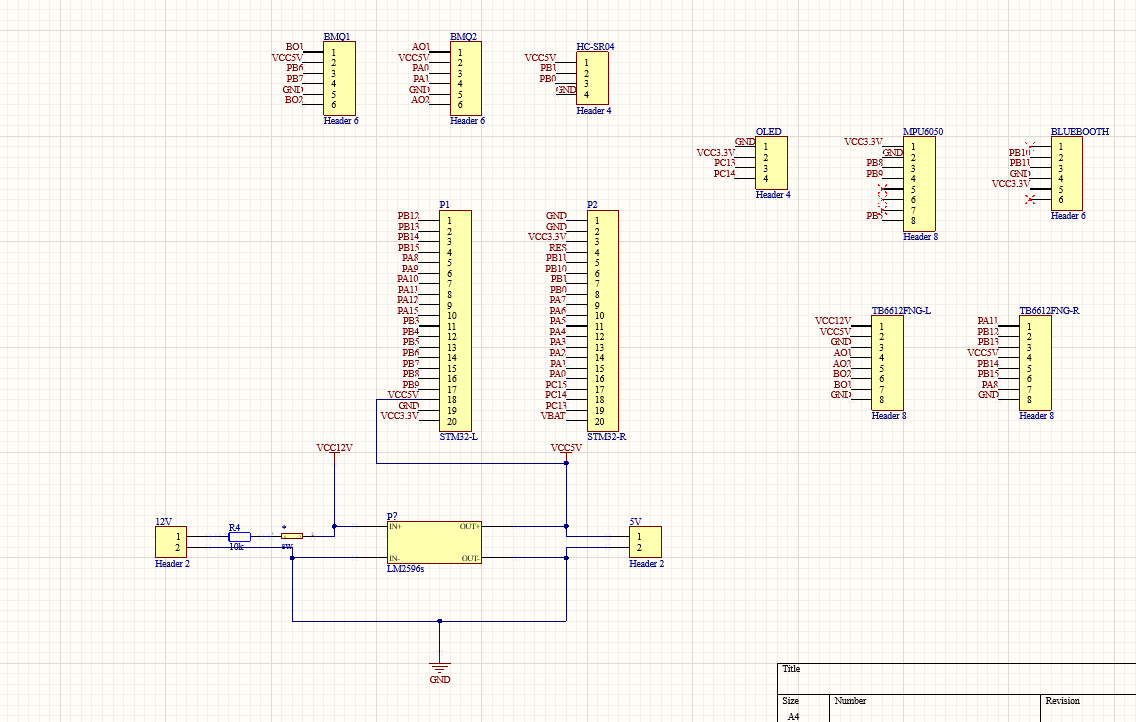

描述：畫的一個轉接板，想做一個平衡小車，因?yàn)榕潞妇€焊不太好。模塊都是那個寶買的現成的，第一張是大圖，怕上傳的不清楚
后三張是小圖。(BMQ1,BMQ2是電機的接口 SW是我自己畫的一個微動開關，p1,p2是stm32f103c8t6的最小系統板)
問題：1.想請教諸位大佬，想將12V的電源分別降壓到5V和3.3V給各個器件供電，我這個圖畫的是否正確，或者各位大佬有沒有什么更好的見解。
2.stm32c8t6最小系統板上有5V的接口，我能否用此5V接口來把5V電壓轉為3.3V并從3.3V接口輸出出去。
求諸位大佬賜教，先謝謝了

ID:584814 · 發表于 2019-12-19 12:32

降壓的事，繼續某寶買模塊，只要功率夠電壓對就可以。

ID:45439 · 發表于 2019-12-19 13:41

你這原理圖庫也是服了，你應該先看一下LM2596S的芯片手冊，都有推薦電路的，照著抄一份就行了，不敢保證功耗這些問題，但是起碼正常滿足工作需求沒問題，而且隨便從網上看一下LM2596S也不止是4腳的呀，你那個OUT-直接接地是怎么回事呀？這是隨便從網上看別人搭的ADJ芯片的電路

LM2596s-ADJ

這是手冊上給的5.0V參考電路

LM2596S-5.0

你應該好好看一下。你那個原理圖庫中的LM2596S明顯不對，你應該好好學習如何畫原理圖和PCB，然后再看所用芯片的datasheet。

ID:662518 · 發表于 2019-12-19 14:13

上某寶，挑需要的開關電源就行

ID:375521 · 發表于 2019-12-19 14:58

最好還是不用用最小系統的接口來轉換電壓

ID:638682 · 發表于 2019-12-19 15:44

jxhlm99 發表于 2019-12-19 13:41
你這原理圖庫也是服了，你應該先看一下LM2596S的芯片手冊，都有推薦電路的，照著抄一份就行了，不敢保證功 ...

謝大佬回復，降壓是買的現成的模塊，四腳接IN+，IN-，OUT+，OUT-

ID:638682 · 發表于 2019-12-19 15:56

man1234567 發表于 2019-12-19 12:32
降壓的事，繼續某寶買模塊，只要功率夠電壓對就可以。

謝大佬回復，

買的就是某寶的模塊，只是在連接方面有些不太明白，想問問諸位大佬畫的對錯。

ID:638682 · 發表于 2019-12-19 15:57

43824992 發表于 2019-12-19 14:13
上某寶，挑需要的開關電源就行

謝大佬回復，買的就是某寶的模塊，只是在連接方面有些不太明白，想問問諸位大佬畫的對錯。

ID:638682 · 發表于 2019-12-19 15:59

不滅發表于 2019-12-19 14:58
最好還是不用用最小系統的接口來轉換電壓

謝大佬回復，模塊都是某寶買的現成的，但是降壓模塊就買了一個，目前手頭沒什么可以用做5V降到3.3V的東西了，大佬若有好的方法，不妨說說

ID:663402 · 發表于 2019-12-19 17:09

沒有用到陀螺儀嗎

ID:668614 · 發表于 2019-12-19 18:58

電流要求不大的話用7805可以降到5v再用AMS11173.3降到3.3V
