STM32的8M晶振運行1天后，晶振不起振

ID:86716 · 發表于 2019-12-23 16:58

原理圖

板子刷上三防漆，運行一天后晶振忽然不起振，重新燒錄程序后也不行，想請問一下各位大牛，有沒有知道是什么原因，已經確認晶振沒有壞。

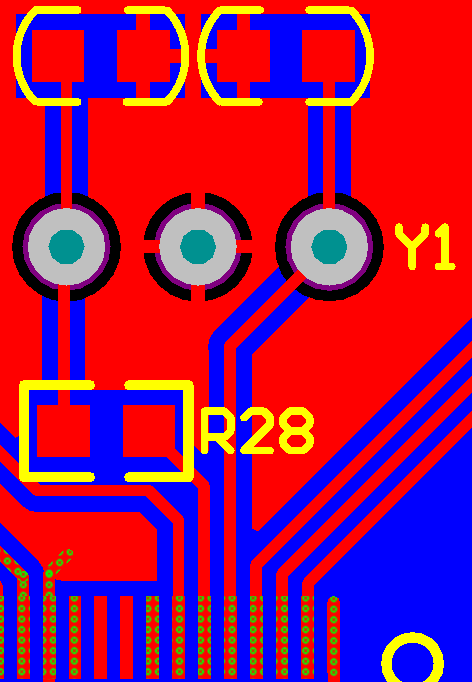

PCB布局

PCB上晶振的封裝時3引腳形式，實際焊接兩個引腳的晶振，有影響嗎？

ID:504404 · 發表于 2019-12-23 21:38

不會吧，晶振注意要里單片機近近的，不要距離單片機芯片太遠，太遠就會出現不起振的情況。

ID:504404 · 發表于 2019-12-23 21:39

不會吧，晶振注意要里單片機近近的，不要距離單片機芯片太遠，太遠就會出現不起振的情況。

ID:592807 · 發表于 2019-12-24 10:00

會不會是虛焊了

ID:672205 · 發表于 2019-12-24 11:20

這20K?

ID:367415 · 發表于 2019-12-24 11:21

晶振要離單片機近一點，太遠了就會不起振

ID:656419 · 發表于 2019-12-24 11:28

沒用過這種晶振，不過據說三腳中間那一個接觸點是晶振本身兩個電容連接的公共端，這個公共端需要直接接地，，，
你沒有接地說明這兩個電容是不通的？然后你自己又外接了電容，不知道是否可行，，
但是我百度了一下據說替換這倆電容需要的是100-200pF替換，也不知道對不對，，

ID:86716 · 發表于 2019-12-24 11:37

QI0609 發表于 2019-12-23 21:38
不會吧，晶振注意要里單片機近近的，不要距離單片機芯片太遠，太遠就會出現不起振的情況。

晶振離單片機引腳7mm，這個距離還遠嗎？

ID:72088 · 發表于 2019-12-24 15:17

我單片機用晶振從來不串聯電阻減弱震蕩

ID:25310 · 發表于 2019-12-24 16:41

20K電阻換成0歐姆吧，這個坑定不行的。

ID:592807 · 發表于 2019-12-25 08:28

8M晶振不是應該接在OSC32_IN和OSC32_OUT引腳嗎，

ID:215444 · 發表于 2019-12-25 11:25

中間那個腳接地并不影響你使用2腳晶振的，把R28取掉再直接連接起來看看,

ID:395068 · 發表于 2019-12-30 12:57

晶振那邊干嘛加個電阻，去掉試試

ID:280000 · 發表于 2019-12-30 21:11

用示波器檢測看看是否有波形輸出

ID:86716 · 發表于 2020-1-8 08:44

黃youhui 發表于 2019-12-24 10:00
會不會是虛焊了

但是單片機運行一段時間后才晶振不起振的

ID:86716 · 發表于 2020-1-8 08:45

hyacinthZ 發表于 2019-12-24 11:21
晶振要離單片機近一點，太遠了就會不起振

這個距離還遠嗎？

ID:86716 · 發表于 2020-1-8 08:47

湖南發表于 2019-12-30 21:11
用示波器檢測看看是否有波形輸出

起振的時候波形正確的，不起振晶振就沒有波形

ID:86716 · 發表于 2020-1-8 08:50

pcbboy 發表于 2019-12-24 16:41
20K電阻換成0歐姆吧，這個坑定不行的。

這個電阻不是防止晶振過驅動的，對EMI也有一定作用，不加測試能過嗎？

ID:86716 · 發表于 2020-1-8 08:50

axjuan 發表于 2019-12-24 11:28
沒用過這種晶振，不過據說三腳中間那一個接觸點是晶振本身兩個電容連接的公共端，這個公共端需要直接接地， ...

我將外殼接地了，但是晶振依然不起振

ID:130230 · 發表于 2020-1-8 11:39

用的什么樣的晶振

ID:86716 · 發表于 2020-3-27 13:57

jizhongbiao 發表于 2020-1-8 11:39
用的什么樣的晶振

直插兩個引腳的8M晶振

ID:630491 · 發表于 2020-3-27 16:29

jingjiani 發表于 2020-3-27 13:57
直插兩個引腳的8M晶振

x1和x2正常與mcu相連，加上起振電容，電容另一端接地，你先把電容與晶振換一下，按我說的改電路，晶振與電容可能已經燒毀了

ID:602576 · 發表于 2020-3-27 16:36

晶振相關的電容電阻檢查有沒有虛焊，無源的器件，在這里一般不會燒壞

ID:692132 · 發表于 2020-3-28 08:33

怎么晶振會串聯20K電陽，沒有見過，都是直接通到單片機的，不要用這個電阻，直通才行
