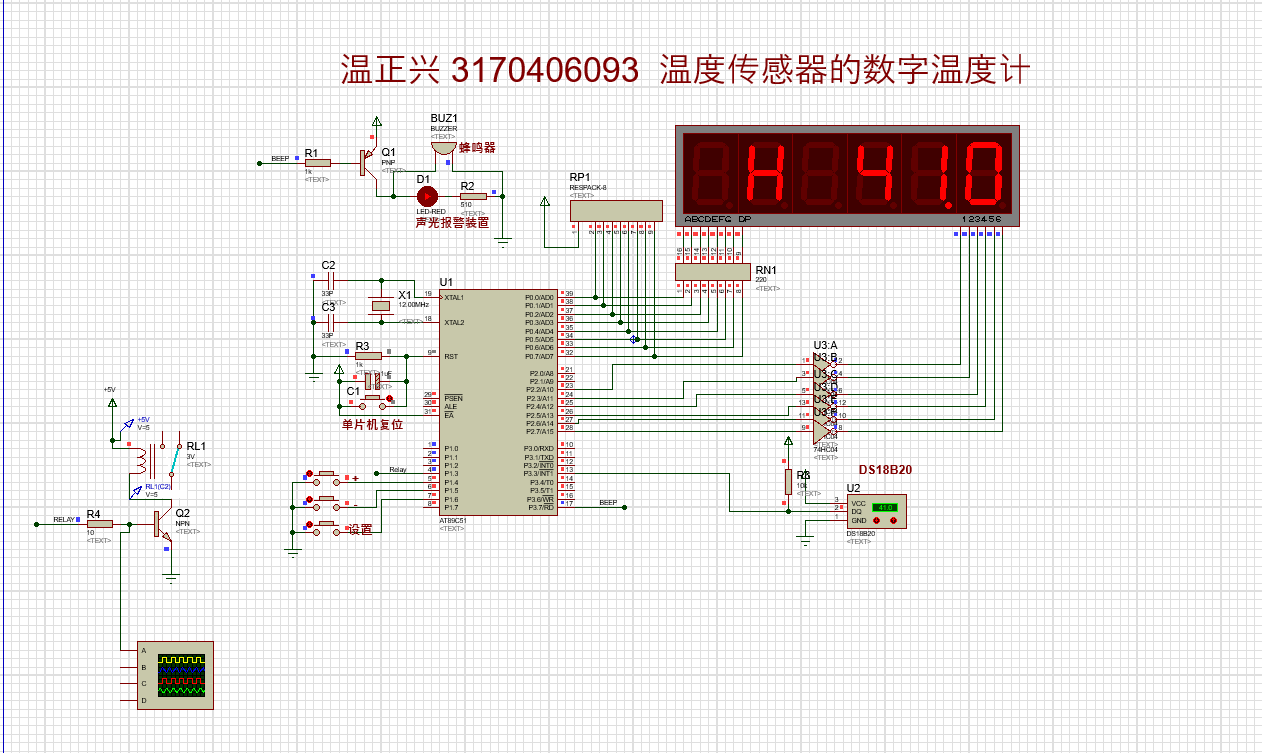

就是我想要在高溫報警的時候繼電器吸合 不報警的時候繼電器不吸合 但是不知道出現了什么問題
繼電器一直在搖擺 電壓也不穩定
程序代碼如下
TIMER_L DATA 23H
TIMER_H DATA 24H
TIMER_COUN DATA 25H
TEMPL DATA 26H
TEMPH DATA 27H
TEMP_TH DATA 28H
TEMP_TL DATA 29H
TEMPHC DATA 2AH
TEMPLC DATA 2BH
TEMP_ZH DATA 2CH
BEEP EQU P3.7
DATA_LINE EQU P3.3
RELAY EQU P1.3
FLAG1 EQU 20H.0
FLAG2 EQU 20H.1
K1 EQU P1.4
K2 EQU P1.5
K3 EQU P1.6
K4 EQU P1.7
ORG 0000H
JMP MAIN
ORG 000BH
AJMP INT_T0
MAIN: MOV SP,#30H
MOV TMOD,#01H ;T0,方式1
MOV TIMER_L,#00H ;50ms定時值
MOV TIMER_H,#4CH
MOV TIMER_COUN,#00H ;中斷計數
MOV IE,#82H ;EA=1,ET0=1
LCALL READ_E2
;LCALL RE_18B20
MOV 20H,#00H
SETB BEEP
SETB RELAY
MOV 7FH,#0AH ;熄滅符
CALL RESET ;復位與檢測DS18B20
JNB FLAG1,MAIN1 ;FLAG1=0，DS18B20不存在
JMP START
MAIN1: CALL RESET
JB FLAG1,START
CLR BEEP
;LCALL BEEP_BL ;DS18B20錯誤，報警
JMP MAIN1
START:
MOV A,#0CCH ; 跳過ROM匹配
CALL WRITE
MOV A,#044H ; 發出溫度轉換命令
CALL WRITE
CALL RESET
MOV A,#0CCH ; 跳過ROM匹配
CALL WRITE
MOV A,#0BEH ; 發出讀溫度命令
CALL WRITE
CALL READ ;讀溫度數據
CALL CONVTEMP ;溫度轉換
CALL DISPBCD ;獲取顯示值的BCD碼
CALL DISP1 ;顯示當前溫度
CALL SCANKEY ;掃描按鍵
LCALL TEMP_COMP ;溫度比較上下限
JMP MAIN1 ;跳回開始
RESET:
SETB DATA_LINE
NOP
CLR DATA_LINE
MOV R0,#64H ;主機發出延時600微秒的復位低脈沖
MOV R1,#03H
RESET1: DJNZ R0,$
MOV R0,#64H
DJNZ R1,RESET1
SETB DATA_LINE ;然后拉高數據線
NOP
MOV R0,#25H
RESET2: JNB DATA_LINE,RESET3 ;等待DS18B20回應
DJNZ R0,RESET2
JMP RESET4 ; 延時
RESET3: SETB FLAG1 ; 置標志位,表示DS1820存在
JMP RESET5
RESET4: CLR FLAG1 ; 清標志位,表示DS1820不存在
JMP RESET6
RESET5: MOV R0,#064H
DJNZ R0,$ ; 時序要求延時一段時間
RESET6: SETB DATA_LINE
RET
WRITE: MOV R2,#8 ;一共8位數據
CLR CY
WR1:
CLR DATA_LINE ;開始寫入DS18B20總線要處于復位（低）狀態
MOV R3,#09
DJNZ R3,$ ;總線復位保持18微妙以上
RRC A ;把一個字節DATA 分成8個BIT環移給C
MOV DATA_LINE,C ;寫入一個BIT
MOV R3,#23
DJNZ R3,$ ;等待46微妙
SETB DATA_LINE ;重新釋放總線
NOP
DJNZ R2,WR1 ;寫入下一個BIT
SETB DATA_LINE
RET
READ: MOV R4,#4 ; 將溫度高位和低位從DS18B20中讀出
MOV R1,#26H ; 存入26H、27H、28H、29H
RE00: MOV R2,#8
RE01: CLR C
SETB DATA_LINE
NOP
NOP
CLR DATA_LINE ;讀前總線保持為低
NOP
NOP
NOP
SETB DATA_LINE ;開始讀總線釋放
MOV R3,#09 ;延時18微妙
DJNZ R3,$
MOV C,DATA_LINE ;從DS18B20總線讀得一個BIT
MOV R3,#23
DJNZ R3,$ ;等待46微妙
RRC A ;把讀得的位值環移給A
DJNZ R2,RE01 ;讀下一個BIT
MOV @R1,A
INC R1
DJNZ R4,RE00
RET
INT_T0:
PUSH ACC
PUSH PSW
MOV TL0,TIMER_L
MOV TH0,TIMER_H
INC TIMER_COUN
MOV A,TIMER_COUN
CJNE A,#04H,INT_END
MOV TIMER_COUN,#00H
CPL FLAG2
INT_END:
POP PSW
POP ACC
RETI
RE_18B20:
JB FLAG1,RE_18B20A
RET
RE_18B20A:
CALL RESET
MOV A,#0CCH ;跳過ROM匹配
LCALL WRITE
MOV A,#4EH ;寫暫存寄存器
LCALL WRITE
MOV A,TEMP_TH ;TH(報警上限）
LCALL WRITE
MOV A,TEMP_TL ;TL(報警下限）
LCALL WRITE
MOV A,#7FH ;12位精確度
LCALL WRITE
RET
SCANKEY:
MOV P1,#0F0H
JB K1,SCAN_K2
;CALL BEEP_BL
SCAN_K1: CALL ALERT_TL
CALL ALERT_PLAY
JB K1,SCAN_K1
;CALL BEEP_BL
SCAN_K11: CALL ALERT_TH
CALL ALERT_PLAY
JB K1,SCAN_K11
;CALL BEEP_BL
SCAN_K2: JB K2,SCAN_K3
;CALL BEEP_BL
SCAN_K3: JB K3,SCAN_K4
;CALL BEEP_BL
LCALL RESET_ALERT
LCALL RE_18B20
LCALL WRITE_E2
SCAN_K4: JB K4,SCAN_END
;CALL BEEP_BL
SCAN_END: RET
RESET_ALERT:
CALL ALERT_TL
CALL ALERT_PLAY
JNB K3,$ ;K3為位移鍵
SETB TR0
RESET_TL:
CALL ALERT_PLAY
JNB FLAG2,R_TL01
mov 75H,7fh ;送入熄滅符
mov 76H,7fh
CALL ALERT_PLAY
JMP R_TL02
R_TL01: CALL ALERT_TL
mov 75h,7Eh ;送設定值
mov 76h,7Dh
CALL ALERT_PLAY ;顯示設定值
R_TL02: JNB K1,K011A
JNB K2,K011B
JNB K3,RESET_TH
JMP RESET_TL
K011A:
INC TEMP_TL
MOV A,TEMP_TL
CJNE A,#120,K012A ;沒有到設定上限值，轉
MOV TEMP_TL,#0
K012A: CALL TL_DEL
JMP RESET_TL
K011B:
DEC TEMP_TL
MOV A,TEMP_TL
CJNE A,#00H,K012B ;沒有到設定下限值，轉
MOV TEMP_TL,#119
K012B: CALL TL_DEL
JMP RESET_TL
RESET_TH:
;CALL BEEP_BL
JNB K3,$
RESET_TH1:
CALL ALERT_PLAY
JNB FLAG2,R_TH01
mov 75H,7fh ;送入熄滅符
mov 76H,7fh
CALL ALERT_PLAY
JMP R_TH02
R_TH01: CALL ALERT_TH
mov 75h,7Eh ;
mov 76h,7Dh
CALL ALERT_PLAY
R_TH02: JNB K1,K021A
JNB K2,K021B
JNB K3,K002
JMP RESET_TH1
K021A:
INC TEMP_TH
MOV A,TEMP_TH
CJNE A,#120,K022A ;沒有到設定上限值，轉
MOV TEMP_TH,#0
K022A: CALL TH_DEL
JMP RESET_TH1
K021B:
DEC TEMP_TH ;減1
MOV A,TEMP_TH
CJNE A,#00H,K022B ;沒有到設定下限值，轉
MOV TEMP_TH,#119
K022B: CALL TH_DEL
JMP RESET_TH1
K002: CALL TH_DEL
JNB K3,K002;CALL BEEP_BL
;K00x: JNB K3,K00x
CLR TR0 ;關閉中斷
RET
TL_DEL: ;報警低值延時
MOV R2,#2AH
TL_DEL1: CALL ALERT_TL
CALL ALERT_PLAY
DJNZ R2,TL_DEL1
RET
TH_DEL: ;報警高值延時
MOV R2,#2AH
TH_DEL1: CALL ALERT_TH
CALL ALERT_PLAY
DJNZ R2,TH_DEL1
RET
TEMP_COMP:
SETB TR0 ;啟動中斷
MOV A,TEMP_TH
SUBB A,TEMP_ZH ;減數>被減數，則
JC CHULI1 ;借位標志位C=1，轉
MOV A,TEMP_ZH
SUBB A,TEMP_TL ;減數>被減數，則
JC CHULI2 ;借位標志位C=1，轉
JNB FLAG2,T_COMP1 ;FLAG2=0,顯示標記字符
MOV 74H,#0AH ;熄滅符
LCALL DISP1
JMP T_COMP2
T_COMP1: MOV 74H,#00H
LCALL DISP1 ;顯示"O"
SETB BEEP
T_COMP2: LCALL REALYDEL ;繼電器吸合
CLR TR0 ;關閉中斷
RET
CHULI1:
;SETB RELAY ;繼電器關閉
JNB FLAG2,CHULI10
MOV 74H,#0AH ;熄滅符
LCALL DISP1
JMP CHULI11
CHULI10: MOV 74H,#0DH
LCALL DISP1 ;顯示"H"
CLR BEEP
SETB RELAY ;繼電器吸合
;CALL BEEP_BL ;蜂鳴器響
CHULI11:
CLR TR0 ;關閉中斷
RET
CHULI2: ;欠溫處理
JNB FLAG2,CHULI20
MOV 74H,#0AH ;熄滅符
LCALL DISP1
JMP CHULI21
CHULI20: MOV 74H,#0CH
LCALL DISP1 ;顯示"L"
CLR BEEP;CALL BEEP_BL ;蜂鳴器響
LCALL REALYDEL ;繼電器吸合
CHULI21: CLR TR0 ;關閉中斷
RET
WRITE_E2:
CALL RESET
MOV A,#0CCH ;跳過ROM匹配
LCALL WRITE
MOV A,#48H ;溫度報警值拷貝到EEROM
LCALL WRITE
RET
READ_E2:
CALL RESET
MOV A,#0CCH ;跳過ROM匹配
LCALL WRITE
MOV A,#0B8H ;溫度報警值拷貝回暫存器
CALL WRITE
RET
CONVTEMP: MOV A,TEMPH ;判溫度是否零下
ANL A,#80H
JZ TEMPC1 ;溫度零上轉
CLR C
MOV A,TEMPL ;二進制數求補（雙字節）
CPL A ;取反加1
ADD A,#01H
MOV TEMPL,A
MOV A,TEMPH ;－
CPL A
ADDC A,#00H
MOV TEMPH,A ;TEMPHC HI =符號位
MOV TEMPHC,#0BH
SJMP TEMPC11
TEMPC1: MOV TEMPHC,#0AH ;
TEMPC11: MOV A,TEMPHC
SWAP A
MOV TEMPHC,A
MOV A,TEMPL
ANL A,#0FH ;乘0.0625
MOV DPTR,#TEMPDOTTAB
MOVC A,@A+DPTR
MOV TEMPLC,A ;TEMPLC LOW=小數部分 BCD
MOV A,TEMPL ;整數部分
ANL A,#0F0H
SWAP A
MOV TEMPL,A
MOV A,TEMPH
ANL A,#0FH
SWAP A
ORL A,TEMPL
MOV TEMP_ZH,A ;組合后的值存入TEMP_ZH
LCALL HEX2BCD1
MOV TEMPL,A
ANL A,#0F0H
SWAP A
ORL A,TEMPHC ;TEMPHC LOW = 十位數 BCD
MOV TEMPHC,A
MOV A,TEMPL
ANL A,#0FH
SWAP A ;TEMPLC HI = 個位數 BCD
ORL A,TEMPLC
MOV TEMPLC,A
MOV A,R7
JZ TEMPC12
ANL A,#0FH
SWAP A
MOV R7,A
MOV A,TEMPHC ;TEMPHC HI = 百位數 BCD
ANL A,#0FH
ORL A,R7
MOV TEMPHC,A
TEMPC12: RET
TEMPDOTTAB: DB 00H,01H,01H,02H,03H,03H,04H,04H,05H,06H
DB 06H,07H,08H,08H,09H,09H
DISPBCD: MOV A,TEMPLC
ANL A,#0FH
MOV 70H,A ;小數位
MOV A,TEMPLC
SWAP A
ANL A,#0FH
MOV 71H,A ;個位
MOV A,TEMPHC
ANL A,#0FH
MOV 72H,A ;十位
MOV A,TEMPHC
SWAP A
ANL A,#0FH
MOV 73H,A ;百位
MOV A,TEMPHC
ANL A,#0F0H
CJNE A,#010H,DISPBCD0
SJMP DISPBCD2
DISPBCD0: MOV A,TEMPHC
ANL A,#0FH
JNZ DISPBCD2 ;十位數是0
MOV A,TEMPHC
SWAP A
ANL A,#0FH
MOV 73H,#0AH ;符號位不顯示
MOV 72H,A ;十位數顯示符號
DISPBCD2: RET
DISP1: MOV R1,#70H ;指向顯示數據首址
MOV R5,#7FH ;掃描控制字初值
PLAY: MOV P0,#0FFH
MOV A,R5 ;掃描字放入A
MOV P2,A
MOV A,@R1 ;取顯示數據到A
MOV DPTR,#TAB ;取段碼表地址
MOVC A,@A+DPTR ;查顯示數據對應段碼
MOV P0,A ;段碼放入P0口
MOV A,R5
JB ACC.6,LOOP5 ;小數點處理
CLR P0.7
LOOP5: LCALL DL_MS ;顯示2MS
INC R1 ;指向下一個地址
MOV A,R5 ;放回 R5 內
JNB ACC.3,ENDOUT ;ACC.3=0時一次顯示結束
RR A ;A 中數據循環左移
MOV R5,A ;放入 R5 中
AJMP PLAY ;跳回 PLAY 循環
ENDOUT: MOV P0,#0FFH ;一次顯示結束，P0口復位
MOV P2,#0FFH ;P2口復位
RET
TAB:
DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH,0BFH,0C7H,89H
; “0" “1" “2" “3" “4"“5"“6"“7"“8"“9"“滅" “-" “L”“H"
DL_MS: MOV R6,#0AH ;2MS延時程序，LED 顯示程序用
DL1: MOV R7,#64H
DL2: DJNZ R7,DL2
DJNZ R6,DL1
RET
HEX2BCD1: MOV B,#064H
DIV AB
MOV R7,A
MOV A,#0AH
XCH A,B
DIV AB
SWAP A
ORL A,B
RET
ALERT_TL:
MOV 79H,#0CH
MOV 78H,#0BH
MOV A,TEMP_TL
MOV R0,#77H
MOV B,#064H
DIV AB
CJNE A,#01H,ALERT_TL1
MOV @R0,A
JMP ALERT_TL2
ALERT_TL1: MOV A,#0BH ;顯示“－”
MOV @R0,A
ALERT_TL2: MOV A,#0AH
XCH A,B
DIV AB
DEC R0
MOV @R0,A
MOV 7DH,A
DEC R0
MOV @R0,B
MOV 7EH,B
RET
;-----------------------------------------------
ALERT_TH:
MOV 79H,#0DH
MOV 78H,#0BH
MOV A,TEMP_TH
MOV R0,#77H
MOV B,#064H
DIV AB
CJNE A,#01H,ALERT_TH1
MOV @R0,A
JMP ALERT_TH2
ALERT_TH1: MOV A,#0BH ;顯示“－”
MOV @R0,A
ALERT_TH2: MOV A,#0AH
XCH A,B
DIV AB
DEC R0
MOV @R0,A
MOV 7DH,A
DEC R0
MOV @R0,B
MOV 7EH,B
RET
ALERT_PLAY:
MOV R1,#75H ;指向顯示數據首址
MOV R5,#7FH ;掃描控制字初值
A_PLAY: MOV P0,#0FFH
MOV A,R5 ;掃描字放入A
MOV P2,A
MOV A,@R1 ;取顯示數據到A
MOV DPTR,#ALERT_TAB ;取段碼表地址
MOVC A,@A+DPTR ;查顯示數據對應段碼
MOV P0,A ;段碼放入P0口
LCALL DL_MS1 ;顯示2MS
INC R1 ;指向下一個地址
MOV A,R5
JNB ACC.3,ENDOUT1
RR A ;A 中數據循環左移
MOV R5,A ;放入 R5 中
AJMP A_PLAY ;跳回 PLAY 循環
ENDOUT1: MOV P0,#0FFH ;一次顯示結束，P0口復位
MOV P2,#0FFH ;P2口復位
RET
ALERT_TAB:
DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH,0BFH,0C7H,89H
;共陽段碼表 “0" “1" “2" “3" “4"“5"“6"“7"“8"“9"“滅" “-"
DL_MS1: MOV R6,#0AH ;2MS延時程序，LED 顯示程序用
ADL1: MOV R7,#64H
ADL2: DJNZ R7,ADL2
DJNZ R6,ADL1
RET
BEEP_BL:
MOV R6,#100
BL2: CALL DEX1
CPL BEEP ;對 P3.7 取反
DJNZ R6,BL2
MOV R5,#10
CALL DELAY
RET
DEX1: MOV R7,#180
DE2: NOP
DJNZ R7,DE2
RET
DELAY: ;(R5)*延時10MS
MOV R6,#50
DEL1: MOV R7,#100
DJNZ R7,$
DJNZ R6,DEL1
DJNZ R5,DELAY
RET
;---------繼電器-------------
REALYDEL:CLR RELAY
MOV R6,#10
REALYDEL1:MOV R5,#10
REALYDEL2:DJNZ R5,REALYDEL1
DJNZ R6,REALYDEL
RET
END
|
最佳答案
查看完整內容
1:DATA偽指令的地址全部改成030H往上增加,看數據手冊就知道為什么了
2:MAIN標號前加一條 ORG 0100H偽指令,你沒有這個偽指令的話,程序啟動之后是直接進入中斷的
其它的東西就不看,指令太多了
如果你的是實際問題就參照我上面的方法先改一下
如果是仿真的問題,就當我什么也沒有說,匯編仿真沒有一點意義
|
，匯編我都看不懂
