請教大神光電開關要怎么接

ID:575970 · 發表于 2020-1-13 19:43

如圖，輸入一個npn的光電開關信號，光電開關和板子共用一路12V電源，要怎么接

ID:584814 · 發表于 2020-1-13 22:24

共用就是并接

ID:195446 · 發表于 2020-1-13 23:24

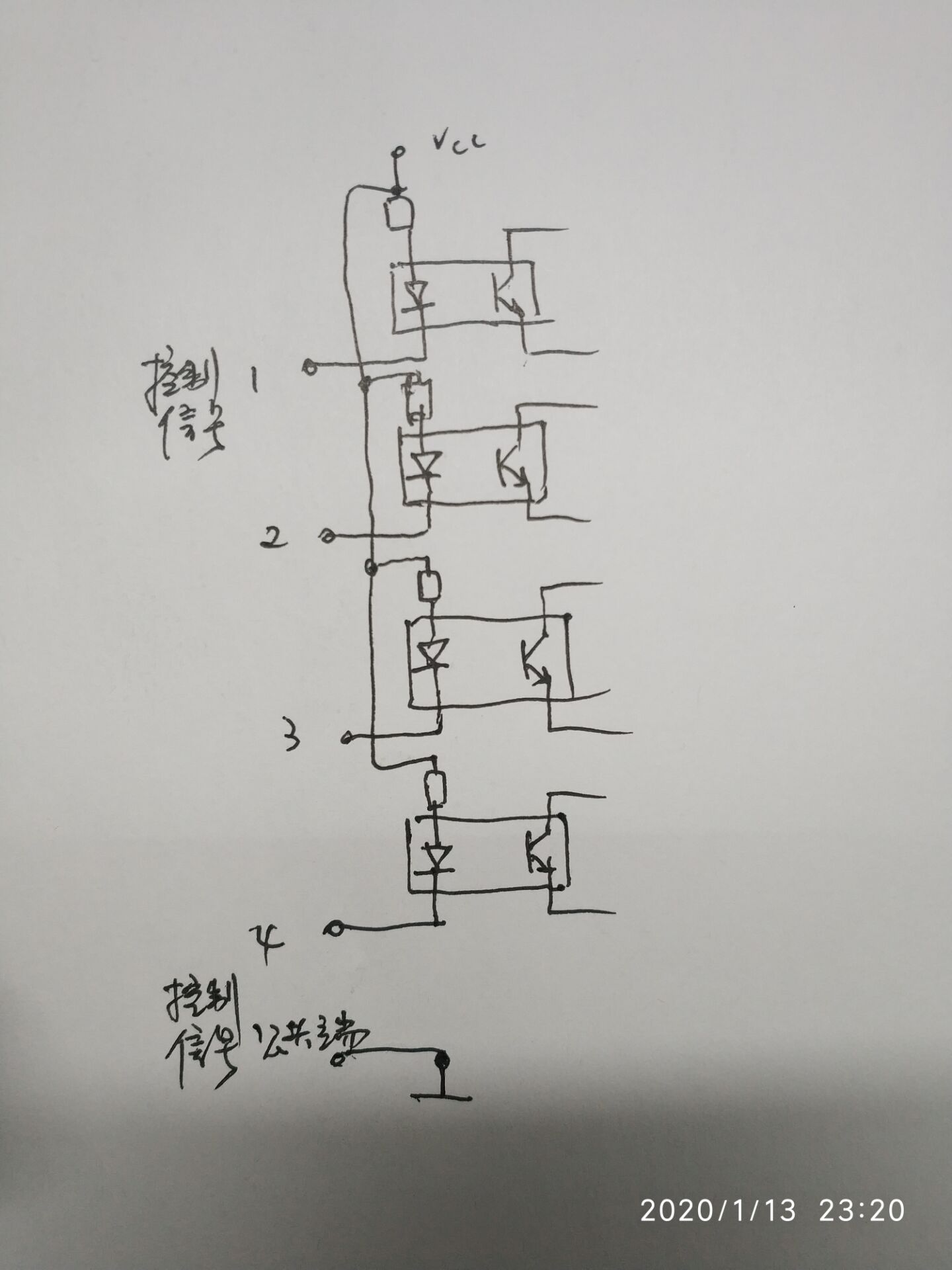

從PCB看出來控制信號公共端應該是地。所以信號輸入端是低電平控制，控制四只光耦。畫了個草圖樓主參考。。。

ID:73852 · 發表于 2020-1-14 08:05

mffhxa 發表于 2020-1-13 23:24
從PCB看出來控制信號公共端應該是地。所以信號輸入端是低電平控制，控制四只光耦。畫了個草圖樓主參考。。 ...

光電開關棕色線接電源正極，蘭色線接負極，黑色線接控制輸入端。

ID:609989 · 發表于 2020-1-14 09:21

你的是NPN的，棕正，藍負，黑信號輸入。
擴展一下：有的會有粉色選信號的線，你接+，他就是PNP，你接-，他就是NPN；
還有些4線的，黑是NPN，白是PNP。

ID:475247 · 發表于 2020-1-14 09:29

最好在網上找個PC817你就明白了

ID:575970 · 發表于 2020-1-16 20:40

mffhxa 發表于 2020-1-13 23:24
從PCB看出來控制信號公共端應該是地。所以信號輸入端是低電平控制，控制四只光耦。畫了個草圖樓主參考。。 ...

懂了，謝謝
