電路電源濾波求解

ID:638594 · 發表于 2020-2-1 23:09

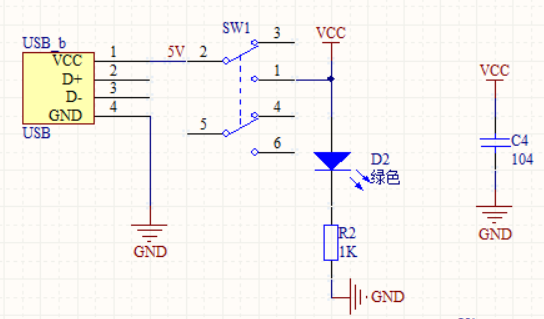

請問各位，我的電路圖（下圖）這么設計，電源用一個104的點解電容進行濾波，符合邏輯嗎，然后在做PCB的時候把這幾個元器件放一塊就可以了
不知我的思維有沒錯誤，謝謝

ID:439313 · 發表于 2020-2-2 00:18

可以，電容要并聯，但是不清楚這個電源是用在哪里的？

ID:473758 · 發表于 2020-2-2 09:48

104表示電解電容就有問題，這么小的電解電容一般是瓷片電容，電源濾波電解電容至少在1000微法以上，你可以在C4上并聯一個電解電容！

ID:689399 · 發表于 2020-2-2 11:28

一般是用一個大的電解電容和一個小的瓷片電容

ID:638594 · 發表于 2020-2-2 15:33

mxdx_ljx 發表于 2020-2-2 11:28
一般是用一個大的電解電容和一個小的瓷片電容

明白，謝謝

ID:638594 · 發表于 2020-2-2 15:34

孤獨一笑發表于 2020-2-2 09:48
104表示電解電容就有問題，這么小的電解電容一般是瓷片電容，電源濾波電解電容至少在1000微法以上，你可以 ...

好的，理解理解，謝謝

ID:123289 · 發表于 2020-2-3 18:37

說明都不到位。

ID:638594 · 發表于 2020-2-4 17:22

yzwzfyz 發表于 2020-2-3 18:37
說明都不到位。

嗯，不知是哪里有缺陷呢

ID:476699 · 發表于 2020-2-4 19:20

請問你這個USB電源使用在什么環境？如果只是應用于一粒LED的話，單個104作為濾波勉強可以，。如果后面還要接一些應用電路的話，那還是要得再加個電解電容濾波吧

ID:207589 · 發表于 2020-2-5 00:04

你這個叫退耦電容要接在芯片的VCC腳上要盡量近否則沒效果

ID:690117 · 發表于 2020-2-5 00:04

需要說明USB電源從那取電，還是說只是一個USB接口，如果是從電腦的USB口取電，那么是不能隨意加大的電解電容的，USB2.0和3.0的最大輸出電流不一樣，如果加的電解電容過大，會引起USB口保護。

ID:420836 · 發表于 2020-2-5 10:00

這個電容是0.1uF的瓷片電容。
瓷片電容通常用于過濾直流電源中的交流噪聲成分。電解電容的電容要大得多，通常用于減少整流器之后直流電源的紋波。在你的設計中，來自USB連接的DC電源很可能不會產生很多紋波，但是由于EMI可能會產生很多噪聲，因此你需要用并聯的瓷片電容，比如可以將一個0.1uF并聯一個1uF的瓷片電容。

ID:690222 · 發表于 2020-2-6 11:30

這個應該是個USB供電口的退耦電容，一般用幾百μF的電解電容和這個104電容并聯效果比較好。

ID:638594 · 發表于 2020-2-6 12:34

HEYUE188 發表于 2020-2-6 11:30
這個應該是個USB供電口的退耦電容，一般用幾百μF的電解電容和這個104電容并聯效果比較好。

好的，謝謝

ID:638594 · 發表于 2020-2-6 12:35

TTQ001 發表于 2020-2-5 10:00
這個電容是0.1uF的瓷片電容。
瓷片電容通常用于過濾直流電源中的交流噪聲成分。電解電容的電容要大得多， ...

謝謝指點

ID:516863 · 發表于 2020-2-6 16:25

單純從你圖中的電路而言，C4是可以取消不用的！
1.VCC本身就是經過處理的電源，已經有相當的濾波。
2.從圖看，SW1的作用是什么？（USB口的1腳標著VCC，SW1的1、2、3無意義！）你是不是要向USB口供電？如果是向USB口供電，SW1在開、關瞬間有高壓打弧脈沖，為了保護USB口并C1，可以，但C1應該是接在SW1的2腳與GND，而不是接在VCC & GND 。
3.你這個電路是發光2極管，對電源要求不高，并上C4是畫蛇添足。

ID:405193 · 發表于 2020-2-8 09:41

這個104電容叫高頻旁路電容作用就是把電源中的高頻雜波對地短路防止高頻污染，降低電源輸入對芯片的影響，如果是高頻電路也有用103，STC單片機里就有介紹。

ID:160500 · 發表于 2020-2-8 10:31

濾波電容的容量是根據負載電流來選擇的，104電容一般是防高頻干擾

ID:159575 · 發表于 2020-2-17 12:45

104瓷片電容

ID:400250 · 發表于 2020-3-1 19:10

濾波常用200uF電解電容加103或104瓷片電容并聯，兩個電容一起濾波效果更好。

ID:687694 · 發表于 2020-3-1 20:32

如果接在USB口取電最好不要加電解電容濾波，只需要一只0.01~0.1uf的瓷片電容做退耦，一般放置在靠近芯片電源腳位置。如果有多個芯片，可以每個芯片的電源腳都加一個，增加芯片工作可靠性，防止高頻干擾。
