（Project）的方式管理源代碼及相關文件，這種管理方式為由多個源代碼文件組 成的大型程序開發提供了方便。不管是最簡單的 C51程序，還是復雜的多文件 程序都需要以下步驟：

5）將生成的二進制文件*.hex 燒入單片機。 本教程重點介紹上述前 4 個步驟。

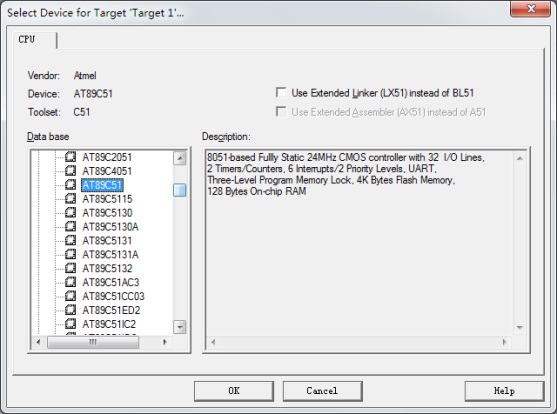

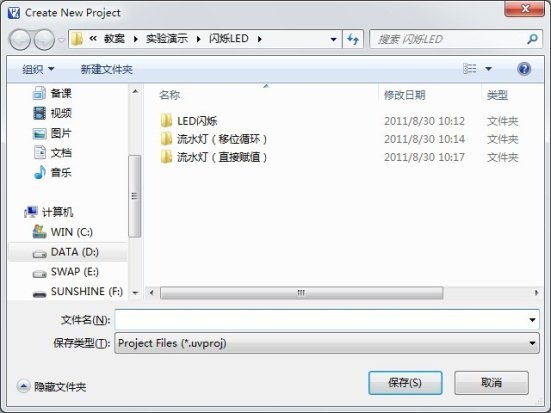

2. 選擇單片機型號 上個窗口關閉后，馬上會呈現下面這個窗口，在這里我們要選擇所使用的單

注意：單擊 OK 后會出現下面這個提示信息：

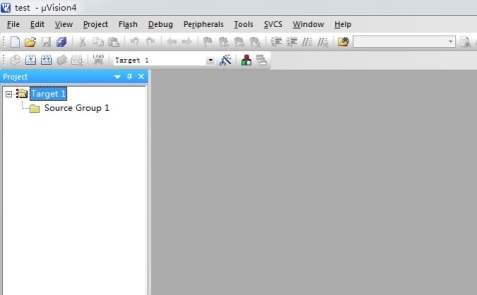

此時可以看到屏幕左側的“Project”窗口（工程文件管理器）中，Target1 下面的 Source Group1（源代碼文件組 1）為空，即現在新建的工程中還不包含任 何源代碼文件。所以，接下來要做的就是新建源代碼文件。

3. 新建源代碼文件 單擊菜單“File——New……”之后，即可在編輯區看到新建了一個名為 text1

的文本文件。 單擊工具欄上的“保存”（圖標為磁盤）按鈕，可以在保存文件對話框中選

擇這個文本文件的保存位置（一般和工程文件保存在同一級文件夾）和文件的主 名及擴展名。如果只有一個源代碼文件，一般主名命名為工程名，若是 C 語言 源代碼，擴展名設置為.c 即可。設置為.c 擴展名的目的，是為了告訴系統這是 C 語言源代碼，Keil 會進行語法著色。

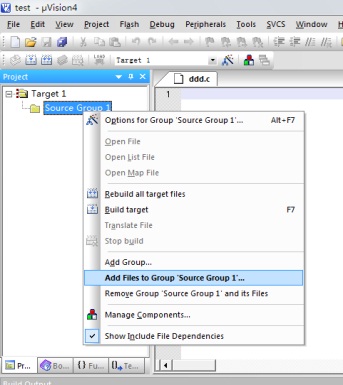

4. 將源代碼文件加入工程 在屏幕左側的“Project”窗口（工程文件管理器）中，在 Source Group 1 上

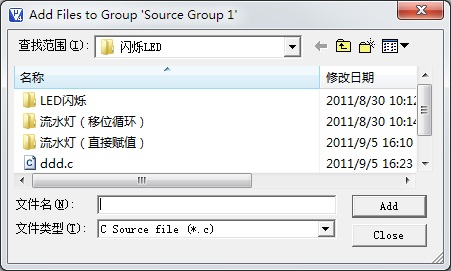

注意，這里選中文件單擊“Add”后對話框并不消失，可以繼續添加多個文 件，添加完成后要單擊“Close”才能將對話框關閉。

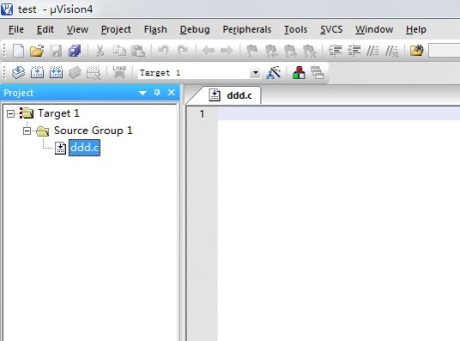

關閉對話框后，可以在“Project”窗口（工程文件管理器）中看到剛才添加 進來的源代碼文件：

同理，利用“Source Group 1”上的右鍵菜單也可以將某個文件移除出工程， 移除并不是徹底刪除掉文件（文件還保留在磁盤上原來的位置），只是將文件排 除出工程的編譯范圍，該文件就不會參與編譯了。

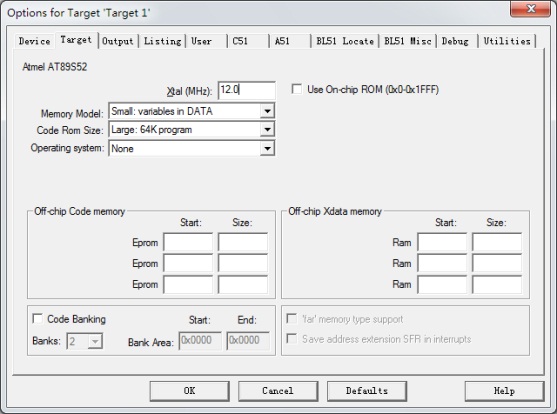

2）單擊 Project——Options for Target ‘Target 1’ 打開如下窗口。 注意一定要確保步驟 1），如果是其他部分處于高亮，則找不到 2）中的菜

項目的具體含義可參加課本 P35。 單擊“Output”打開 Output 選項頁：

勾選“CreateHEXFile”項，這樣編譯后才會生成用來燒錄進單片機的二 進制程序文件（相當于 VC 中的 exe 文件），否則只編譯而不生成可執行文件.

其他項目可以保持默認，生成的二進制程序文件默認保存在工程文件所在的

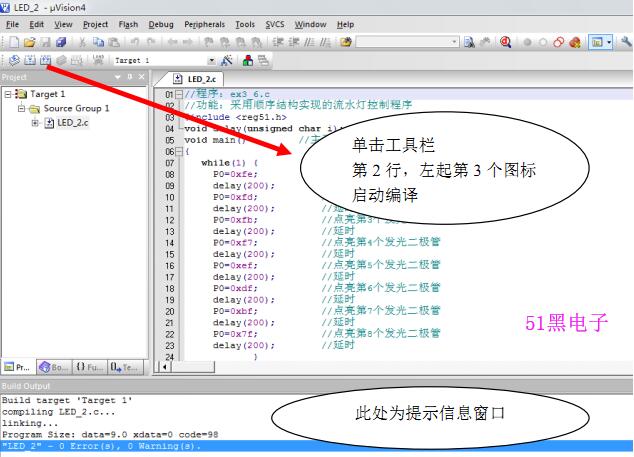

單擊工具欄第 2 行左起第 3 個圖標“ReBuild all Target Files”，即可啟動編譯 過程（第 2 個圖標也可以，一般在修改了代碼后習慣用第 3個“重新編譯”），若 有錯誤，在下方的信息窗口中會給出提示，若顯示“0 Error(s), 0 Warning(s).”（0 個錯誤，0 個警告）則意味著編譯通過（有時有警告存在也可編譯通過，只要錯 誤為 0 個即可，但謹慎起見，對警告也應該重視）。

這里要特別注意的是，如果 Source Group 里有多個源代碼文件，就像在 VC 里面一樣，會將多個文件分別編譯然后連接（Link）成最后的可執行文件。因此， 多個源代碼文件中只能有一個 main函數。

經常出現類似這樣的錯誤：在調試完一個程序又調試下一個時，沒有新建工 程，而是新建了一個源代碼文件并添加到現有的工程中，也沒有把剛才調試的源 代碼文件移除，這樣再編譯時便會出錯，因為存在 2 個 main 函數。

若不想每次都新建工程，可將調試完畢的源代碼文件移除出工程，再新建源 代碼文件調試新的代碼。或者將調試完成的代碼復制出來另外保存，用待調試的 代碼覆蓋原文件內容即可。

代碼中的語法錯誤可以通過編譯器的 error 信息提示，只要沒有語法錯誤即 可通過編譯，但只有通過單步執行、設置斷點等調試手段，才能快速找出程序中 存在的邏輯錯誤。掌握基本的調試方法，對于我們觀察程序的運行過程，理解程 序算法思想也是非常重要的。

單擊工具欄第 1 行中部，紅色 d 字圖標（Start/End Debug Session），即可進 入調試狀態，再次單擊該圖標即可退出調試狀態，對應的快捷鍵是 Ctrl+F5。

2. 單步運行程序

進入調試狀態后，第 2 行工具欄會自動變成“調試工具欄”，代碼窗口中的 黃色箭頭代表下一步要執行的行，剛進入調試狀態時黃色箭頭指向 main 函數的 第一條執行語句。

第 1 個按鈕為“CPU 復位”，相當于按下復位按鈕，不管現在程序運行到何 處，馬上回到程序開始執行之前的狀態。

第 2 個按鈕為“全速運行程序”，快捷鍵 F5，即開始正常運行程序，如果連 接有仿真器或是聯機 Proteus 軟件仿真（具體方法后面講），則在硬件設備或者 Proteus 界面上可以看到真實的運行效果（如 LED 的閃爍）。

第 3 個按鈕為“Stop”，停止程序的運行。因單片機上的程序主體多為死循 環，一旦啟動不會停止，可以通過此按鈕結束程序。也可以直接單擊上面的紅色

第 4 個按鈕為“單步執行”，快捷鍵 F11，第 5 個按鍵也是單步執行，快捷 鍵 F10。如果你熟悉 VC 的調試方法，對這兩個快捷鍵一定不會陌生，這里與 VC 里的含義完全相同，F10 會把函數調用語句當成是一行處理，即不會進入函 數內部，如需進入函數內部跟蹤調用過程，可按 F11。通過這兩個按鈕的圖標（一 個箭頭指向{}內，一個越過{}）也可以很直觀地區分。

第 6 個按鈕（圖標為從{}內跳出的箭頭）的功能是從被調函數返回主程序， 對應快捷鍵為 Ctrl+F11，如果單步運行時不想進入函數內部，但誤按了 F11，可 可以用這個功能返回。注意按這個按鈕時并不是不再執行被調函數內的語句，而 是不再單步執行被調函數內的語句，全速執行完所有剩余的語句，回到調用函數 處。

第 7 個按鈕（圖標為箭頭指向{}），功能是執行到當前光標所在行，快捷鍵 是 Ctrl+F10，如果單步執行的過程中想全速執行一段代碼（如前面有一個需要運 行 1000 次的循環，如果不用全速運行的話，必須按 1000 次 F10，此時可以將光 標定位到該循環的后面，然后按Ctrl+F10）。

3. 監視寄存器、變量及端口的狀態 單步執行的目的是為了能跟蹤各個變量、寄存器及端口的狀態變化，以便找

2）在左側的“Register”（寄存器狀態）窗口中，可以看到部分特殊功能寄 存器的值，如果某個值剛剛被修改，則會高亮顯示。

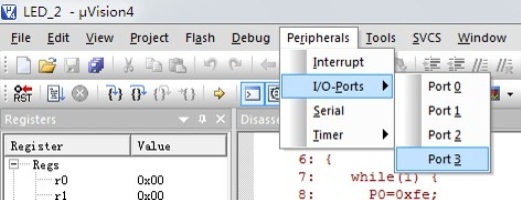

3）打開 Peripherial菜單，可以查看各中斷、I/O口、串口及定時/計數器的 狀態，這在調試相關程序時非常有用。

第 2 行顯示的是 P0 端口各對外引腳的狀態，默認為全 1，當需要模擬外部 輸入的時候，可以通過單擊第 2 行的相應位進行輸入（有勾表示 1，無勾表示 0）。 如現在想模擬 P0.0 引腳上輸入一個低電平，則只需將第 2 行最右端（第 0 位） 的勾去掉。接下來當程序讀取 P0.0引腳時，就會讀到 0。

4. 設置斷點 調試程序時如果僅靠單步執行，則顯得過于麻煩。特別是對于一些比較大型

的程序，我們可能只希望對其中一部分代碼仔細跟蹤觀察，此時可以設置斷點。 顧名思義，斷點就是程序執行到此處就會停下來，這時可以再結合單步執行來仔

設置斷點的方法：

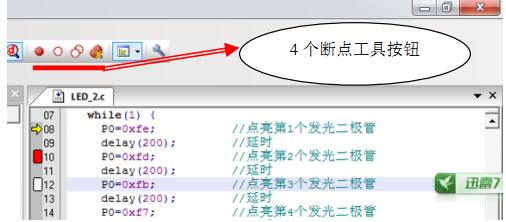

d”按鈕后面的第 1 個按鈕（圖標為紅色圓點，快捷鍵為 F9）。 如上圖所示，當前程序執行到第 8 行（以黃色箭頭指示），當前分別在第 10

表示此斷點當前無效，即運行到此處不會停下來）。

如果想取消斷點，只需將光標定位到斷點行，然后再次單擊這個按鈕即可。 取消斷點是將斷點徹底消除掉，不可恢復；如果想暫時不在斷點處停止運行，

第 2、第 3 個斷點按鈕（紅色圓點圖標后面，分別為單個紅色圓圈和兩個紅 色圓圈）的功能是將當前光標所在行的斷點（第 2 個按鈕）或所有斷點（第 3 個按鈕）設置為無效或有效。注意這同樣是個乒乓開關，按一下設為無效，再按 一下又恢復為有效。

第 4 個按鈕（圖標為兩個紅點和一個黃叉）的功能是刪除所有斷點，對應的 快捷鍵是 Ctrl+Shift+F9。

在調試狀態下，除了上面所提到的寄存器窗口、代碼窗口外，還可以看到很 多其他窗口，這些窗口都可以通過工具欄第 2 行后半部分的各個按鈕打開和關 閉。

Disassembly Window（反編譯窗口，對應紅線上方第 2 個按鈕，上圖中最右 上方的窗口）：該窗口中顯示每一行代碼對應的匯編語言指令；

Symbol Window（標識符窗口，對應紅線上方第 3 個按鈕，上圖中最右下方 的窗口）：該窗口中顯示程序中全部變量、常量及函數的數據類型、存儲空間、

Memory Window（存儲器窗口，對應紅線上方第 7 個按鈕），可顯示內部 RAM、內部 ROM 及外部 ROM 等存儲的信息。在地址前加 D：則顯示內部 RAM 中的信息，地址前加 C：則顯示內部 ROM（程序存儲器）中的信息，地址前加 X：則顯示外部 ROM 中的信息。

在 Proteus 中繪制好硬件電路圖，在 Keil 中調試運行程序，即可在 Proteus 中觀察到硬件的運行狀態（如 LED 的閃爍、繼電器的動作等），這樣可以在不需 要實際焊接硬件線路和燒錄程序的前提下實現純軟件仿真。

（一）計算機系統中應該安裝有 TCP/IP 協議（一般操作系統默認安裝，任 何能正常上網的計算機都滿足這個條件），因為兩個軟件是通過該協議通信的。 需要注意的是當出現防火墻的攔截提示時，應該選擇“解除阻止”，允許其正常 通信。

單擊選中紅色橢圓中的“Use”前的單選鈕，并將其后的下拉菜單設置為

vdmagdi.exe 的驅動程序并安裝后，再次打開 Keil 即可。 其他均保持默認，至此，Keil 端設置完成。

完成上面的設置后，在 Keil 里面啟動調試，并運行程序（單步或全速均可）， 即可在 Proteus 里面看到響應。在 Keil 里停止調試后，Proteus 里的仿真運行也會 自動停止。
