單片機8位競賽搶答器調研,模塊劃分與接口定義文檔+Proteus仿真程序

ID:701488 · 發表于 2020-3-3 12:01

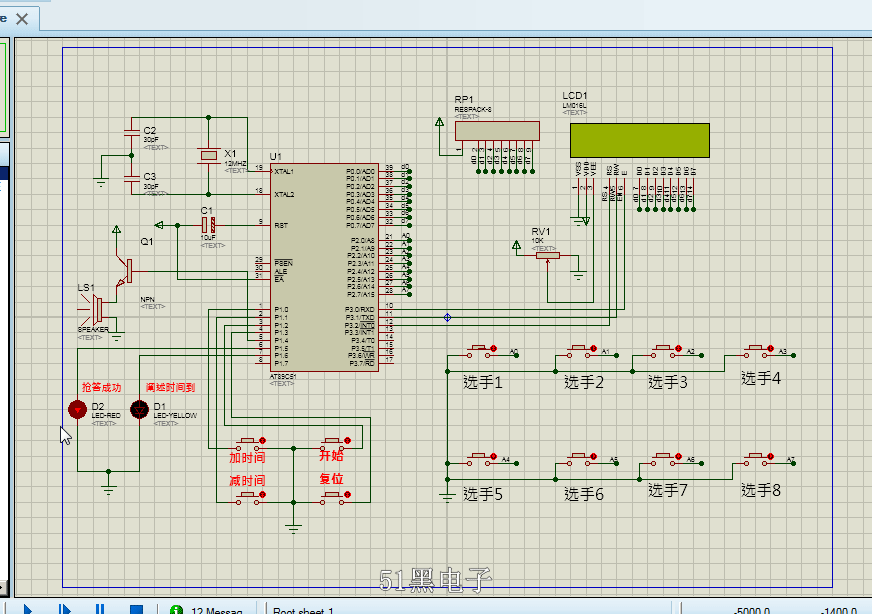

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

使用at89c51實現功能
單片機源程序:
#include<reg51.h>
#include<lcd1602.h>
sbit sjjia=P1^0;       //定義時間加按鈕
sbit sjjian=P1^1;                //定義時間減按鈕
sbit kaishi=P1^2;                //定義開始按鈕
sbit fuwei=P1^3;                //定義復位按鈕
sbit soud=P1^4;                         //報警按鈕
sbit led_r=P1^5;                //定義搶答成功指示
sbit led_y=P1^6;                //定義闡述時間到指示

unsigned char num[]={'0','1','2','3','4','5','6','7','8','9'},num2;
unsigned char model,time,temp;

void init()       //初始化函數
{
      TMOD=0x01;
      TH0=(65536-50000)/256;
      TL0=(65536-50000)%256;
      ET0=1;
      TR0=0;
      EA=1;
      P1=0x0f;

      model=0;
      time=30;
}

void delay(unsigned char i)       //延時函數
{
      unsigned char j,k;
      while(i--)
            for(j=100;j>0;j--)
                     for(k=100;k>0;k--);
}

void star() //啟動
{
      lcd_xml(0x80);lcd_xsj("    welcome ");
      delay(100);
      lcd_xml(0xc0);lcd_xsj(" 8 Way Responder");
      delay(80);
}

void led_num() //刷新倒計時
{
      lcd_xml(0x80);lcd_xsj(" Countdown : ");
      lcd_xml(0x8d);lcd_xsj2(num[time/10]);
      lcd_xml(0x8e);lcd_xsj2(num[time%10]);
}

void reset()       //復位
{
      TR0=0;
      P1=0x0f;

      led_r=0;
      led_y=0;
      P2=0xff;
      model=0;
      time=10;
      led_num();
      lcd_xml(0xc0);lcd_xsj(" Not started  ");
}

void Not_started()
{
      if(sjjia==0)
      {
            delay(10);
            if(sjjia==0)
            {
                     time++;
                     if(time==100) time=0;
                     led_num();
            }
      }
      if(sjjian==0)
      {
            delay(10);
            if(sjjian==0)
            {
                     time--;
                     if(time==0) time=99;
                     led_num();
            }
      }
      if(kaishi==0)
      {
            delay(10);
            if(kaishi==0)
            {
                     model=1;
                     TR0=1;
                     lcd_xml(0xc0);lcd_xsj(" Start Responder");
                     soud=1;delay(10);soud=0;
            }
      }
}

void anjian()
{

      if(P2 != 0xff)
      {
            delay(5);
            if(P2 != 0xff)
            {
                     temp=~P2;
                     model=3;
                     led_r=1;
                     soud=1;delay(10);soud=0;
                     switch(temp)
                     {
                              case 0x01:num2=1;break;
                              case 0x02:num2=2;break;
                              case 0x04:num2=3;break;
                              case 0x08:num2=4;break;
                              case 0x10:num2=5;break;
                              case 0x20:num2=6;break;
                              case 0x40:num2=7;break;
                              case 0x80:num2=8;break;
                     }
                     lcd_xml(0xc0);lcd_xsj(" Competitor: ");
                     lcd_xml(0xce);lcd_xsj2(num[num2]);

                     time=60;
                     P2=temp;
            }
      }
}

void finish()
{
      if(!time)
      {
            led_y=1;
            lcd_xml(0xc0);lcd_xsj("    End    ");
      }
}

void main()
{
      init();
      lcd_init();
      star();
      reset();
      while(1)
      {
            if(fuwei==0)       //復位鍵檢測
            {
                     delay(1);
                     if(fuwei==0)
                              reset();
            }
            switch(model)
            {
                     case 0:Not_started();break;
                     case 1:anjian();break;
                     case 2:finish();break;
                     case 3:break;
                     default : model=0;break;
            }
      }
}

void timee() interrupt 1       //1s函數中斷
{
      unsigned char a;
      TH0=(65536-50000)/256;
      TL0=(65536-50000)%256;
      a++;       //是否滿1s
      if(a==24)
      {
            a=0;
            if(model==1 || model==3)
            {
                     time--;
                     led_num();
                     if(time==0)
                     {
                              model=2;
                              soud=1;delay(20);soud=0;
                     }
            }
      }
}

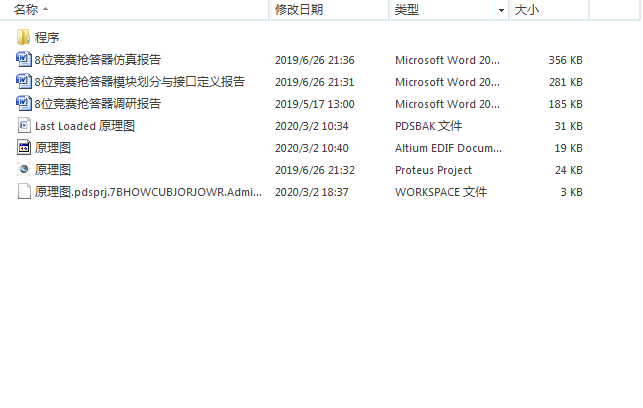

全部資料51hei下載地址：

電子綜合設計.7z (811.36 KB, 下載次數: 161)

ID:890070 · 發表于 2021-10-18 10:54

剛好需要很棒

ID:977459 · 發表于 2021-11-23 13:23

有顯示得分的程序嗎？
