請問PCB畫板軟件,請大家推薦。

ID:703395 · 發表于 2020-3-10 17:18

本帖最后由錢木頭于 2020-3-10 17:25 編輯

百度有很多，眼花繚亂。索性張嘴 + 伸手

windows、mac os 都可以。
最主要是各位大佬認為好用才是硬道理,感謝

ID:383215 · 發表于 2020-3-10 21:45

如果樓主畫電腦主板，那就必須學會Cadence，如果畫內存條、PDA之類的高速電路，至少要學習PADS，如果只是畫一般的普通電路，用什么軟件都可以，畫一般的電路，畫圖水平和使用什么軟件沒有關系，這是關鍵之關鍵、根本之根本，很多人不知道這個道理，就出現軟件歧視，用高端軟件的看不起用低端軟件的，用高版本軟件的看不起用低版本軟件的，不管用什么電路繪圖軟件，自制原理圖元件、繪制原理圖、自制PCB封裝，繪制PCB，其實最重要的就是網格的合理應用，以及各種設計規則要掌握的非常好，那些把網格應用到極致的人總是可以繪制出非常精美的PCB圖，可惜知道這個原理的人也不多，這方面的教材基本沒有，完全靠自己摸索，整齊美觀是PCB繪圖的最基本要求，可惜好多人做不到，這也是我覺得是專業繪圖和業余繪圖的具體區別，懂得網格的應用，就是用圓規和直尺，照樣可以畫出非常精美的PCB圖，很早以前沒有電腦的時代，基本上所有的PCB都是手工繪制、照相制版，那個年代還是畫出了很多非常精美的PCB圖，不懂這個原理，就是用再高端的電路繪圖軟件繪圖，永遠是業余水平！入門建議用Protel99SE，這個軟件是Protel最經典的版本，操作簡單，對電腦要求不高，Protel99SE也有一些缺點，不難克服，畫一般的電路非常好用，不建議樓主學習Altium Designer的任何一個版本，AD軟件高不成低不就，操作復雜，對電腦要求比較高，與其學習AD，不如學習一個高端一點的繪圖軟件，比如PADS，廣東省的電子業非常發達，整個珠江三角洲幾乎是PADS的天下，由此可見，PADS在布線方面肯定有一定的優勢，更高端的電路繪圖軟件就是Candence了，當然，學習高端電路繪圖軟件的需要花費的精力肯定比Protel99SE要多得多，難度也更大，除了這幾個之外的電路繪圖軟件，請樓主就不要去學了，既不入流又不專業，我就不一一例舉了。

ID:707135 · 發表于 2020-3-12 16:30

可以使用一下AD

ID:691449 · 發表于 2020-3-12 11:22

錢木頭發表于 2020-3-11 10:04
很中肯,謝謝。折騰了一上午終于弄好了 PADS VX2.5
今天是我拿到51開發板的第4天了。簡單敲了敲代碼，熟 ...

你pcb是自己做嗎？
你剛拿到第四天就做pcb，我感覺一般都是先在洞洞板上做實驗的

ID:706347 · 發表于 2020-3-12 09:26

主流Altium-AD15版本看個人。用習慣多一樣

ID:706695 · 發表于 2020-3-11 22:10

推薦Altium Designer，我們學校上課就用的是這個，很好上手，網上的教程也很多。

ID:687694 · 發表于 2020-3-11 20:11

鐘志偉發表于 2020-3-11 11:48

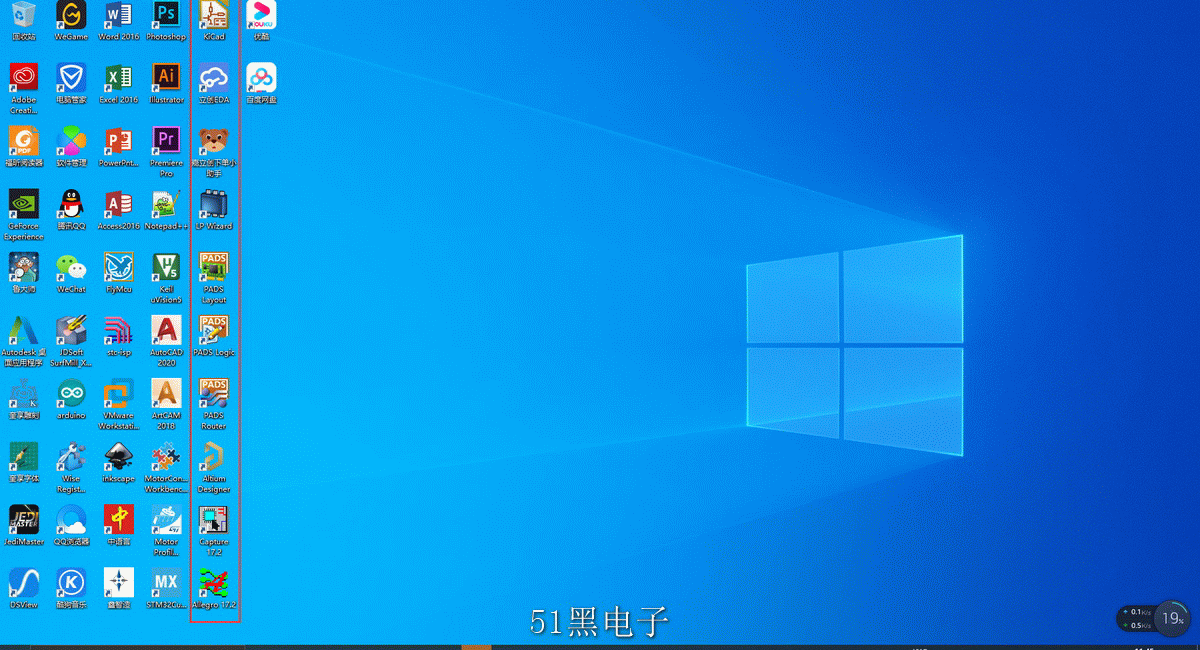

我用著AD19、PADS和立創EDA，閑著有空就學學Cadence17.2

唔，lol么？很眼熟的圖標。

ID:639372 · 發表于 2020-3-11 19:02

AD和PADS,我用的是ad，但是pads也不錯

ID:706552 · 發表于 2020-3-11 18:10

PADS 和 cadence

ID:483611 · 發表于 2020-3-11 17:45

Cadence，PADS

ID:674113 · 發表于 2020-3-11 17:40

Altium Designe09冬季版，哈哈哈，目前還在用，合適的就可以，都是工具

ID:597990 · 發表于 2020-3-11 17:26

Cadence，PADS ， Altium Designer 我都用過，如果專業畫PCB推薦Cadence，如果剛接觸建議學習Altium Designer

ID:706483 · 發表于 2020-3-11 16:59

就網上資料豐富性說PADS和Protel99SE多；就效率來看PADS高一些

ID:294296 · 發表于 2020-3-11 11:48

我用著AD19、PADS，閑著有空就學學Cadence17.2

ID:702306 · 發表于 2020-3-11 11:26

Altium Designer17 18 19系列都可以，

ID:158375 · 發表于 2020-3-11 11:19

kmsj 發表于 2020-3-10 21:45
如果樓主畫電腦主板，那就必須學會Cadence，如果畫內存條、PDA之類的高速電路，至少要學習PADS，如果只是畫 ...

非常專業的回復：看了這個回復，其它的回復不看也罷。

ID:679425 · 發表于 2020-3-11 10:32

Cadence，PADS，Protel99SE，AD軟件

ID:703395 · 發表于 2020-3-11 10:04

kmsj 發表于 2020-3-10 21:45
如果樓主畫電腦主板，那就必須學會Cadence，如果畫內存條、PDA之類的高速電路，至少要學習PADS，如果只是畫 ...

很中肯,謝謝。折騰了一上午終于弄好了 PADS VX2.5
今天是我拿到51開發板的第4天了。簡單敲了敲代碼，熟悉了一下電路圖。
打算自己抄一個最小系統，打樣焊板調通之后再打算下一步如何進階。

ID:367934 · 發表于 2020-3-11 09:00

軟件雖多，但最好還是選擇使用的比較廣的比較好。軟件只是一種輔助工具。了解畫一個PCB板的的完整流程，換一種工具也是一樣的。各種軟件很多功能基本上差不多。熟悉了流程再去學其他的輔助軟件也是很簡單的，多學一點其他的輔助軟件以備不時之需，有時候用什么軟件一般都是公司要求，不是自己用哪個就哪個。

ID:662694 · 發表于 2020-3-11 08:13

初學者建議學Altium Designe，當然PADS也是可以，這兩個軟件各有各的優勢

ID:687694 · 發表于 2020-3-10 22:12

推薦一個免費的，Kicad。無自動布線功能，自動布線也不怎么實用。

ID:248659 · 發表于 2020-3-10 20:57

ad還有protel 99se把，這是兩個常用的，立創eda也不錯的，但是要注意里面有封裝錯誤，candance用的人少，都是些大佬，教程我感覺也不多，如果有人帶你，應該學習下，畢竟沒壞處

ID:406231 · 發表于 2020-3-10 19:56

這要看你的目的、年齡及你電腦的配置。如果你只是單純地畫畫板，搞點小東西，那么Sprint-Layout 6.0 就足夠了，簡單易學，還能抄板，但它沒有網絡表，需要你仔細一點，防止出錯。如果你要重新規劃人生，就學AD吧，學會熟悉了之后也是一個職業。

ID:704545 · 發表于 2020-3-10 19:44

個人了解使用Altium Designer比較普遍，教程資料也多，常用元件庫網上也有很多分享，相互交流起來容易。國內幾乎所有電路板廠家都能支持用這個軟件畫的圖做板。不必追求最新版本，找個適合自己電腦配置、運行穩定的版本就可以開工了。

ID:401564 · 發表于 2020-3-10 18:49

不管是通用性還是穩定性，能選擇也就兩個：PROTE99SE和Altium Designer（常說的AD），99SE和AD同一家的，會用99SE了，現再學十天AD就能上手了
其它的軟件其實還有很多，就不說了
但這兩個在中國來說絕對是用得多也是最成熟的，對于你找資料，網上打樣，或者是以后找工作，都是最好的選擇
電腦好的用AD，電腦不好的用99SE，要么兩個都安裝
然后再看書一步一步來，不要跳著看！！新手最喜歡這樣，幾天你就會用這軟件了
但用軟件和會畫板是兩回事

ID:673647 · 發表于 2020-3-10 18:49

推薦PADS

ID:412385 · 發表于 2020-3-10 18:45

18版本有BUG 啊還是17好用

ID:342451 · 發表于 2020-3-10 18:11

Altium Designer 版本自選我現在在用18版本，看你電腦配置了
