PCB中的這些寬線是什么？

ID:617930 · 發表于 2020-3-13 17:35

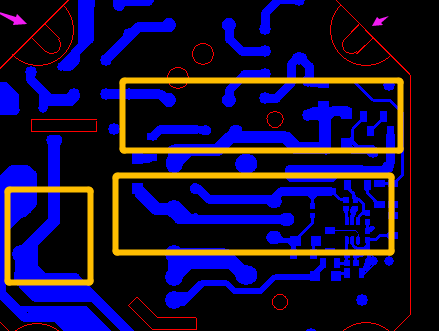

這些線怎么畫的這個寬，有的地方還不規則，就像第二幅圖左側黃線標記的拐角。
想問下這是什么線，怎么用的，怎么畫。

ID:235200 · 發表于 2020-3-13 20:48

雙擊線彈出菜單中改變線寬,或者在畫線起點處按TAB鍵在彈出菜單中改變線寬

ID:704545 · 發表于 2020-3-13 23:01

用多根線條拼湊的

ID:537397 · 發表于 2020-3-14 01:37

這種是銅皮線

ID:537397 · 發表于 2020-3-14 01:38

你這個板應該是過大電流板

ID:272119 · 發表于 2020-3-14 08:33

除了調整線寬還可以用鋪銅畫2D框.看右圖的框內部分是鋪銅.

ID:401564 · 發表于 2020-3-14 08:54

PCB走線并不是固定的寬度的,點下走線之后按一下TAB直接改變走線寬度,這是經常要做的
不同的線路,走線寬度也是不同的,小信號線可以走線很小0.3mm都是可以的,而大電流的走線有時候要到1-10mm都有,或者是直接敷銅

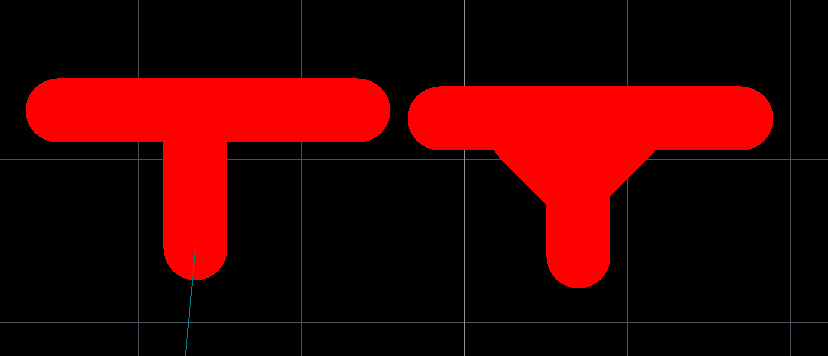

而你這走線基本是后面補上的,在高頻電路中,一般是不會用銳角走線的,就是直角的都少,直角的話都會在后期補成135度的,你圖片中就是然后補上的,你有沒有發現圖中是沒有直角和銳角的呢 51hei截圖20200314085146.jpg

ID:601639 · 發表于 2020-3-14 09:13

不規則，那是加了淚滴，把線變成了弧形。

ID:699902 · 發表于 2020-3-14 09:26

銅線，也就是你的信號線，引出的一些引腳線

ID:707544 · 發表于 2020-3-14 09:27

這個線寬是可以自己設置的，雙擊進去右下角有個線可以改變上面的數據就可以改變線寬

ID:700528 · 發表于 2020-3-14 15:58

增加淚滴設計比較牢靠

ID:709787 · 發表于 2020-3-17 23:33

導線問題，電流越大，導線應該越大。電路板也是同理！電路板地線一般很寬。因為所有的所有原件公用地線，
