usb轉ttl模塊制作（1）（適合初學者）

ID:630491 · 發表于 2020-3-17 19:35

ISP下載必不可少的就是USB轉ttl模塊了，我們可以動手DIY一個。如果是2002年，我肯定會用rs232，但是現在是2020年，不少的電腦上已經沒有了串口，都改成了usb，（注意，rs232接口不是VGA，這兩個接口太像了，希望大家不要混淆）先給你們看一下usb-a的引腳圖。
（d+有時叫dp d-有時叫dm）
很多人會問：把dp和dm接到txd和rxd行不行？當然不行，因為電平不統一,結果就是輕則無法下載重則硬件燒毀！
那么就需要一種芯片，叫做usb轉串口芯片，這里我們用ft232bm，經過本人的比較，它的性價比在我看來是最高的。

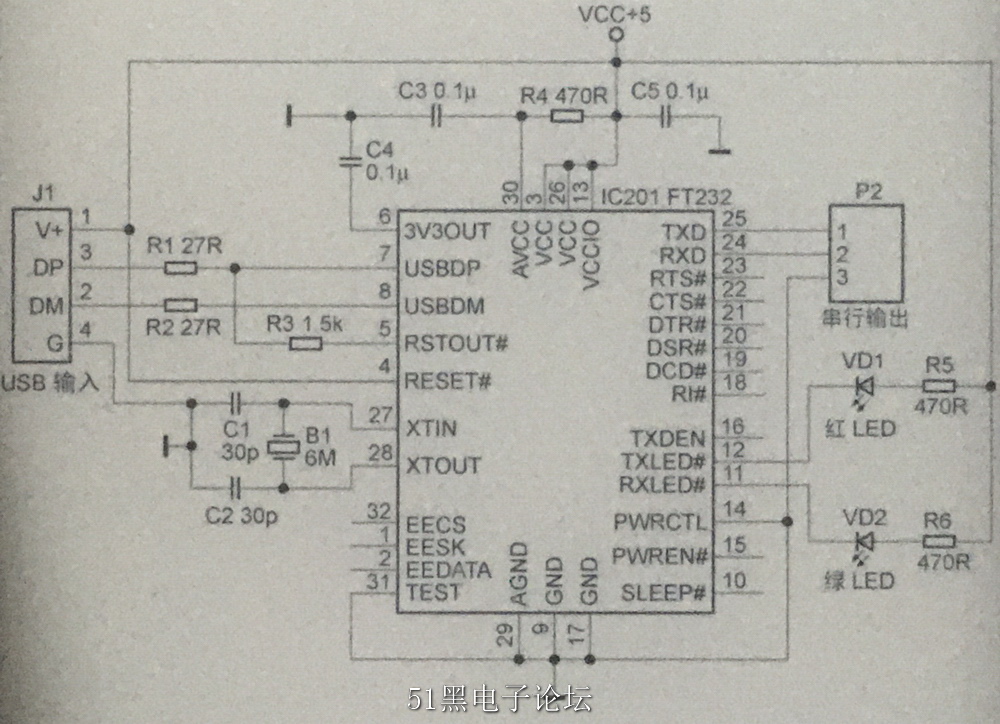

這個芯片沒有直插封裝，所以用貼片的，接下來給大家原理圖。

（選自《無線電》雜志）
接下來說一些其他的，這篇文章共有3篇，第一章是基礎介紹，第二章是pcb設計，第三章是制作與調試。
第一章就先說到這里，謝謝。

ID:97023 · 發表于 2020-3-17 20:38

RS232是9針的，VGA是15針的，還是能分清的。

ID:630491 · 發表于 2020-3-18 12:01

ztzp 發表于 2020-3-17 20:38
RS232是9針的，VGA是15針的，還是能分清的。

拉遠了看就是一個形狀的，我之所以這么寫是因為我也犯過這個錯誤

ID:288930 · 發表于 2020-3-19 14:37

謝謝分享！

ID:703109 · 發表于 2020-3-20 18:36

自己做也不錯，建議直接弄個ch341的成品，
