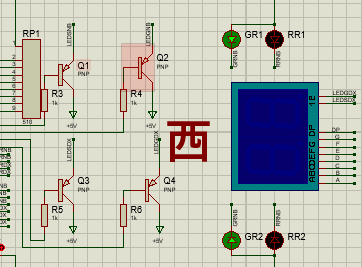

關于PNP三極管驅動共陽數碼管電路問題

ID:349275 · 發表于 2020-3-18 12:57

我想請問一下，在畫PCB封裝的時候不小心將PNP的發射極跟集電極弄反了，有沒有什么補救的措施？PCB樣板已經做出來。

ID:680520 · 發表于 2020-3-18 15:24

三極管倒過來貼

ID:267719 · 發表于 2020-3-18 15:34

首先看封裝有沒有錯。你把PCB上三極管部分貼圖看看。如果封裝沒錯，你就要把器件翻過來，找好對應角度，拖錫焊接。丑一點，還是能用的。

ID:602576 · 發表于 2020-3-18 15:49

1.如果元器件封裝是通孔插裝的就無所謂了，焊接時反過來就行了。

ID:602576 · 發表于 2020-3-18 15:51

1、如果三極管是插裝的就無所謂了，焊接時反過來就可以了；
2、如果是貼片三極管，把三極管反面朝上，使用鑷子將引腳小心向下彎折一下，手工焊接就可以了。

ID:349275 · 發表于 2020-3-18 17:45

sduking 發表于 2020-3-18 15:51
1、如果三極管是插裝的就無所謂了，焊接時反過來就可以了；
2、如果是貼片三極管，把三極管反面朝上，使 ...

貼片的，謝謝了

ID:349275 · 發表于 2020-3-18 17:45

CMH2008 發表于 2020-3-18 15:24
三極管倒過來貼

恩恩，謝謝

ID:349275 · 發表于 2020-3-18 17:45

carpcarey 發表于 2020-3-18 15:34
首先看封裝有沒有錯。你把PCB上三極管部分貼圖看看。如果封裝沒錯，你就要把器件翻過來，找好對應角度，拖 ...

封裝沒畫錯，好，謝謝了

ID:349275 · 發表于 2020-3-18 17:46

sduking 發表于 2020-3-18 15:49
1.如果元器件封裝是通孔插裝的就無所謂了，焊接時反過來就行了。

是貼片的，已經解決了，謝謝
