基于89c52單片機的秒表程序與電路制作

[復制鏈接]
跳轉到指定樓層
樓主

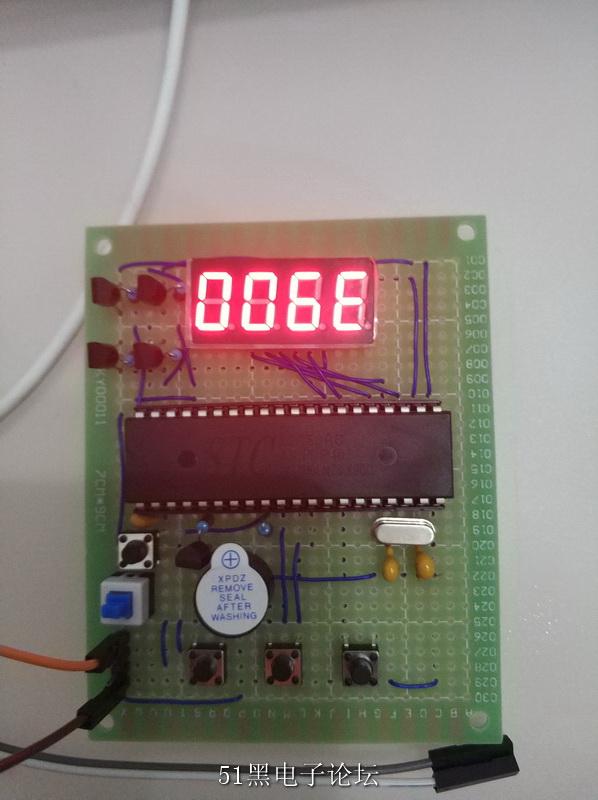

原理圖。仿真。都有。仿真需要用到8.6版本。實物親測可用。就是仿真因?yàn)樗⑿滤俣忍煲恢憋@示8888，更改一下延時就行了�？梢詫�(shí)現倒計時。到了報警�？梢哉�(jì)時。記錄過了多久時間。用12mhz晶振。時鐘比較準確。

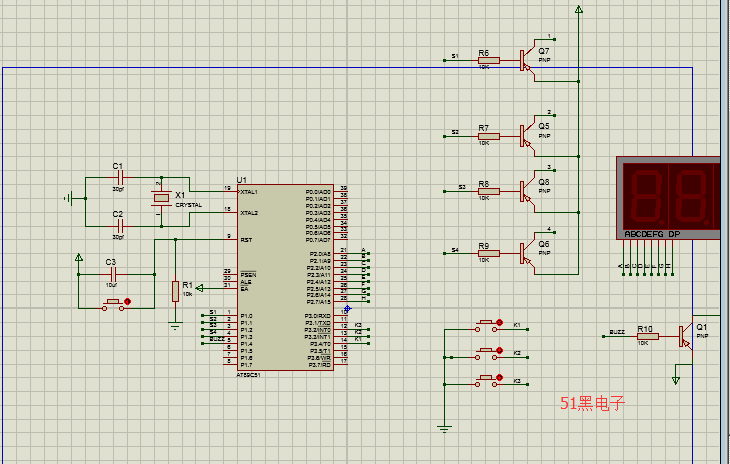

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg52.h>

  3. #define uchar unsigned char
  4. #define uint unsigned int
  5. sbit s1=P1^0;
  6. sbit s2=P1^1;
  7. sbit s3=P1^2;
  8. sbit s4=P1^3;


  11. sbit key1=P3^4;
  12. sbit key2=P3^3;
  13. sbit key3=P3^2;


  16. sbit buzz=P1^4;


  19. uint time=6,time10ms;
  20. unsigned char  table[]={0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e};
  21. uchar flag;


  24. /*----------------------------
  25. 軟件延時
  26. ----------------------------*/
  27. void Delay(int n)                  //延時函數
  28. {
  29.     int x;

  31.     while (n--)
  32.     {
  33.         x = 50;
  34.         while (x--);
  35.     }
  36. }


  39. void InitTimer0(void)//        10ms
  40. {
  41.     TMOD = 0x01;
  42.     TH0 = 0x0D8;
  43.     TL0 = 0x0F0;
  44.     EA = 1;
  45.     ET0 = 1;
  46.     TR0 = 1;
  47. }


  50. void Timer0Interrupt(void) interrupt 1
  51. {
  52.     TH0 = 0x0D8;
  53.     TL0 = 0x0F0;
  54.    time10ms++;
  55.   if(time10ms>=100)
  56.   {  if(flag==2&&time>0)         //開始倒計時
  57.     {  time--;
  58.           if(time<=0)
  59.            time=0;
  60.           }
  61.         if(flag==4&&flag<=999)         //開始正計時
  62.            time++;
  63.
  64.          time10ms=0;
  65.
  66.         }

  68.
  69. }

  71. void display(int hh)//        int型函數只能取整數，不能取小數。
  72. {

  74.   s1=0;//因?yàn)槭枪碴枖?shù)碼管，就是正極連在一起。所以高電平就可以點亮他。 但是用的PNP三極管。低電平導通。所以是低電平。
  75.   P2=table[hh/100];         //        假如是821,821/100=8.21，取整數部分就為8
  76.   Delay(5);
  77.   s1=1;
  78.   P2=0xff;
  79.
  80.
  81.
  82. s2=0;
  83.   P2=table[hh%100/10]; //%號是取余數的意思        821除以100的余數等于21,21除以10的整數部分為2
  84.   Delay(5);
  85.   s2=1;
  86.   P2=0xff;


  89.   s3=0;
  90.   P2=table[hh%100%10];        //
  91.   Delay(5);
  92.   s3=1;
  93.   P2=0xff;

  95.
  96. if(flag==0||flag==2)          //表示倒計時開始
  97. {  s4=0;
  98.   P2=table[14];
  99.   Delay(5);
  100.   s4=1;
  101.   P2=0xff;         }

  103.   else

  105.   {
  106.
  107.   if(flag==1)          //這里設置倒計時時間
  108.   {s4=0;
  109.   P2=table[10];
  110.   Delay(5);
  111.   s4=1;
  112.   P2=0xff;         }

  114.    if(flag==3)                //
  115.         {
  116.         s4=0;        //在進行溫度上限設置的時候。最后一位就顯示B，表示在正計時
  117.     P2=table[12];
  118.     Delay(5);
  119.     s4=1;
  120.     P2=0xff;
  121.
  122.
  123.
  124.         }
  125.
  126.
  127.   }


  130. }


  133. void keycan()
  134. {


  137.    if(key1==0&&flag==1)
  138.   {  Delay(100);
  139.     if(key1==0&&flag==1)
  140.          { time++;}
  141.   }

  143.
  144.    if(key2==0)
  145.   {  Delay(100);
  146.     if(key2==0)
  147.           flag++;
  148.           if(flag==3)
  149.           {time=0;buzz=1;           }
  150.
  151.

  153.           if(flag>4)
  154.           {flag=0;
  155.            time=6;
  156.                             }
  157.   }

  159.    if(key3==0&&flag==1)
  160.   {  Delay(100);
  161.     if(key3==0&&flag==1)
  162.           time--;
  163.   }
  164.
  165.
  166.   }






  173. main()
  174. {
  175. InitTimer0();
  176. ……………………

  178. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
秒表.rar (1.15 MB, 下載次數: 15)
