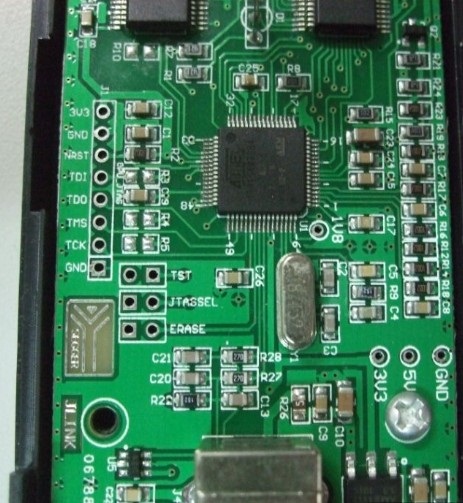

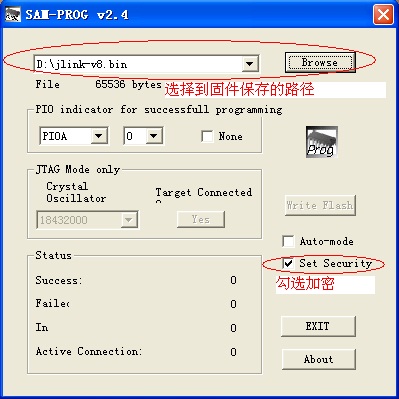

今天插上jlink，電腦提示不能識別，發現燈也不亮了，上網查找發現很可能是固件丟失，打開上蓋，如圖 擦除芯片并進入編程模式1.使用USB線連接JLINK與PC機，以提供JLINK工作電源 2. 短接圖中ERASE的兩個過孔約5秒。斷開ERASE位置的兩個過孔的短接。然后拔掉JLINK與PC間的USB線（注意先后順序） 3.短接圖中,TST處的兩個過孔 4.使用USB線連接JLINK與PC機，至少超過10秒后，拔掉USB線，停止給JLINK供電（說明：請確保此過程中，圖中TST處一直處于可靠的短接狀態） 5.斷開圖中TST處的短接 更新固件安裝Install AT91-ISP v1.13.exe軟件 雙擊Install AT91-ISP v1.13.exe運行，選擇默認設置，安裝好以后，桌面上生成如下兩個圖標。  V8固件丟失問題" style="border: none;" height="164" width="89">雙擊桌面上的SAM-PROG v2.4圖標 ，運行SAM-PROG v2.4燒錄軟件，按下圖所示進行設置 1.將JLINK V8通過USB線與PC機連接。此時，SAM-PROG v2.4軟件中的Write Flash按鈕將變?yōu)橛行Вㄗ⒁猓却蜷_SAM-PROG v2.4再連接JLINK 與PC機） 2.點擊Write Flash 按鈕，燒錄固件，待燒錄完成后,Active Connection：將變?yōu)? 3.拔掉JLINK與PC機之間的USB線 至此,JLINK V8的固件已經更新完畢，正常情況下，連接電腦與JLINK V8時，JLINK V的指示燈將閃爍，然后常綠。請參照J(rèn)LINK V8用戶手冊說明，使用JLINK V8進行調試仿真
下載附件
2020-3-26 23:09 上傳
全部資料51hei下載地址：
|
