51單片機水質監測系統程序 不管是在清水中，還是在濁水中變化都一樣

[復制鏈接]
ID:637063 發表于 2020-3-28 16:52 | 顯示全部樓層 |閱讀模式
40黑幣
我采用TSW-30濁度傳感器，利用51單片機做了一個水質監測系統，AD用的是PCF8591，用LCD1602顯示，但是顯示過程中總是顯示0（最小值）,3000（最大值），然后是一些數字在變化，例如，1180,3000,1135,3000,1101,3000，不管是在清水中，還是在濁水中變化都一樣，且模擬輸入電壓在不同的濁度水中變化明顯，以下是程序資料，求諸位大神幫幫我

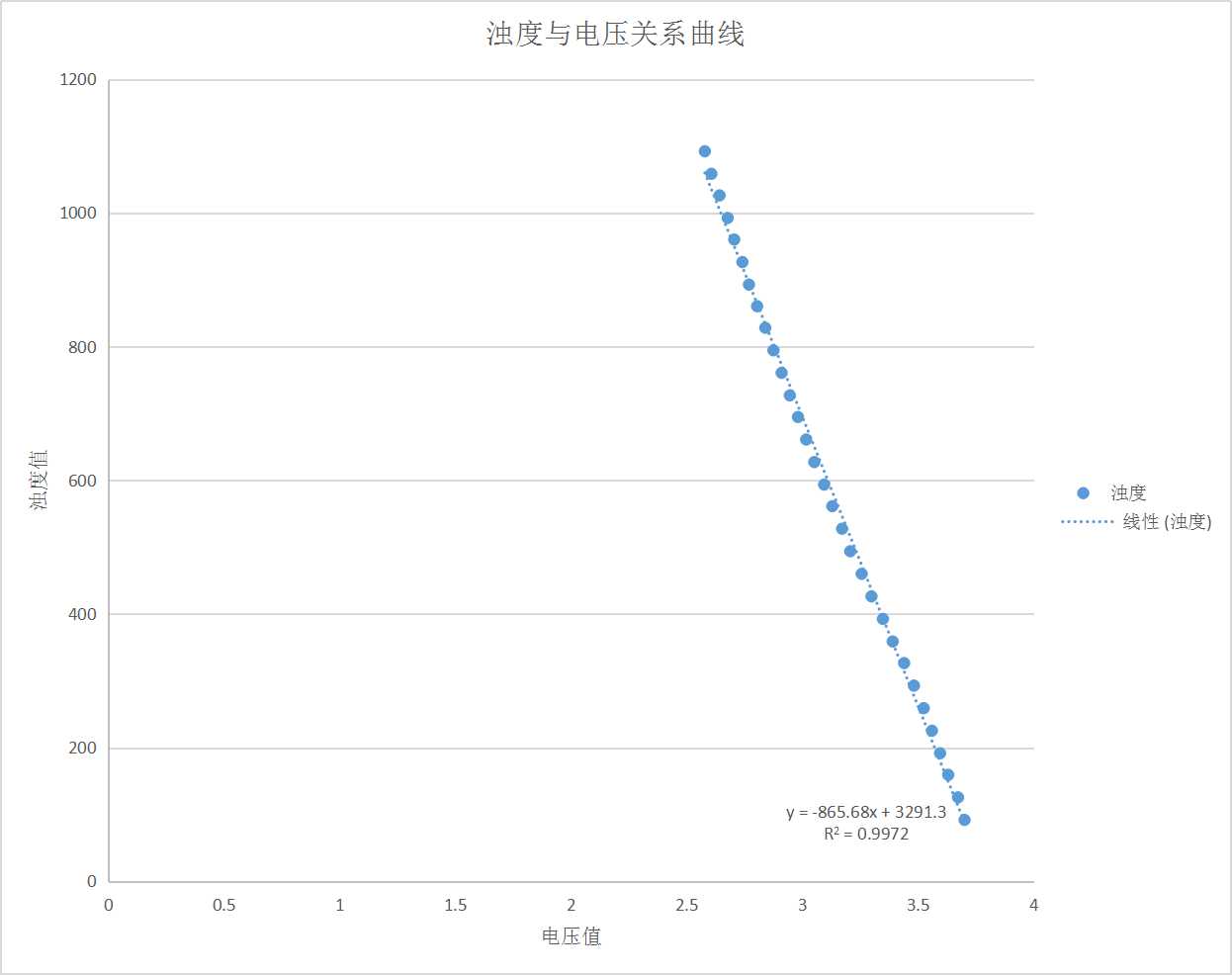

公式圖

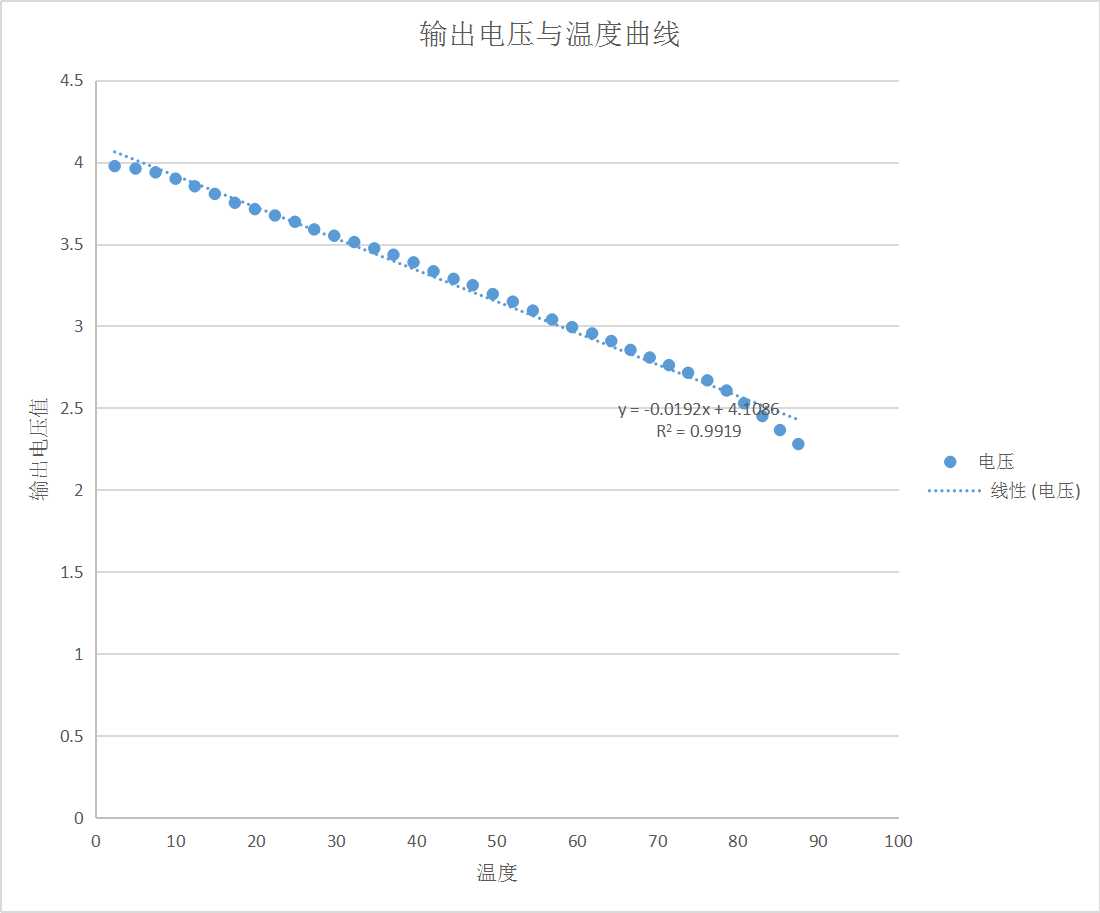

公式圖

公式圖

公式圖
  1. /********************(C) COPRIGHT 2019 Crownto electronic **************************
  2. * 文件名  ：main.c
  3. * 描述    ：
  4. * 硬件連接：
  5. * PCF8591:VCC -> 5V; GND -> GND; SCL -> P1.6;SDA -> P1.7;
  6. *         OUT1~OUT8 -> P3口
  7. * LCD1602:RS -> P2.5; RW -> P2.6; E -> P2.7;
  8. *         D0~D7 -> P0口
  9. * 濁度傳感器模塊: VCC -> 5V; GND -> GND; AO -> AIN0;
  10. *
  11. * 功能描述：測量濁度值液晶顯示；
  12.              串口接收測量所得的濁度值（波特率9600）；
  13. *           可連接上位機顯示濁度值；
  14. **********************************************************************************/

  16. #include <reg52.h>
  17. #include <include.h>
  18. typedef unsigned char uchar;
  19. typedef unsigned char uint;

  21. /**************外部變量定義************************/
  22. int num=0;
  23. /**************變量定義***************************/
  24. //double PH=0.0;
  25. //unsigned char disbuff[5]={0};
  26. double ADC_Voltage=0.0;
  27. float TU=0.0;
  28. float TU_value=0.0;
  29. float TU_calibration=0.0;
  30. unsigned char disbuff[13]={0};
  31. float temp_data=25.0;
  32. float K_Value=3047.19;


  35. /*
  36. * 函數名：Get_Voltage_Value
  37. * 描述  ：獲取ADC0809的轉換電壓值
  38. *
  39. * 輸入  ：無
  40. * 輸出  ：無
  41. * 說明  ：
  42. *                                                AIN0(0X40):熱敏電阻
  43. *                                                AIN1(0X41):懸空
  44. *                                          AIN2(0X42):滑動變阻器
  45. *                                          AIN3(0X43):光敏電阻
  46. */
  47. void Get_Voltage_Value()
  48. {
  49.                         ISendByte(PCF8591,0x40);
  50.       num=IRcvByte(PCF8591);  //ADC0 模數轉換1      PH電極
  51. //                  TU =num * 5.0/ 255;  //轉換為電壓值
  52. }
  53. /*
  54. * 函數名：Character_Conversion
  55. * 描述  ：延時函數
  56. *
  57. * 輸入  ：unsigned char n：延時量
  58. * 輸出  ：無
  59. * 說明  ：
  60. */
  61. void TU_Value_Conversion()
  62. {
  63.                 Get_Voltage_Value();
  64.                 TU=(num*5.0)/256;
  65.                 TU_calibration=-0.0192*(temp_data-25)+TU;
  66.           TU_value=-865.68*TU_calibration + K_Value;
  67.
  68.                 if(TU_value<=0){TU_value=0;}
  69.                 if(TU_value>=3000){TU_value=3000;}

  71.
  72.                 /*顯示酸堿度*/
  73.                 disbuff[0]=(int)(TU_value)/1000+'0';
  74.                 disbuff[1]=(int)(TU_value)%1000/100+'0';
  75.                 disbuff[2]=(int)(TU_value)%100/10+'0';
  76.                 disbuff[3]=(int)(TU_value)%10+'0';
  77.
  78.
  79.                 DisplaySingleChar(0x03,0,disbuff[0]);
  80.                 DisplaySingleChar(0x04,0,disbuff[1]);
  81.                 DisplaySingleChar(0x05,0,disbuff[2]);
  82.                 DisplaySingleChar(0x06,0,disbuff[3]);
  83. }
  84. void StartUART( void )
  85. {                                                          //波特率9600
  86.      SCON = 0x50;
  87.      TMOD = 0x20;
  88.      TH1 = 0xFD;
  89.      TL1 = 0xFD;
  90.      PCON = 0x00;
  91.      TR1 = 1;
  92. }
  93. //**********通過串口將接收到數據發送給PC端**************
  94. void R_S_Byte(uchar R_Byte)
  95. {
  96.          SBUF = R_Byte;
  97.      while( TI == 0 );                                //查詢法
  98.            TI = 0;
  99. }
  100. /*
  101. * 函數名：main
  102. * 描述  ：主函數
  103. * 輸入  ：無
  104. * 輸出  ：無
  105. */
  106. void main(void)
  107. {
  108.         int i;
  109.         LCDInit();
  110.         StartUART();
  111.
  112.   DisplayString(0x0,0,"  Welcome  TU  ");
  113.         DisplayString(0x0,1,"Detection system");
  114.         delay_1s();
  115.         WriteCmd(LCD_CLS);
  116.
  117.         DisplayString(0x0,0,"TU=");
  118.         DisplaySingleChar(0x08,0,'p');
  119.         DisplaySingleChar(0x09,0,'p');
  120.         DisplaySingleChar(0x0A,0,'m');
  121.
  122.
  123.         while(1)
  124.         {
  125.                                 TU_Value_Conversion();
  126. //                                display_value();
  127.                         for(i=0;i<5;i++)
  128.                                 {
  129.                                         R_S_Byte(disbuff[i]);
  130.                                 }
  131. //                                R_S_Byte('\r');//發送回車換行符
  132. //                                R_S_Byte('\n');
  133.                                 delay_1s();
  134.   }
  135. }

  137. /******************** (C) COPYRIGHT 2015 Silicone shell electronic studio **************************
  138. * 文件名  ：Lcd1602.c
  139. * 描述    : 1602液晶顯示屏庫函數
  140. * 硬件連接： EN:P2.5
  141. *                                                RW:P2.6
  142. *                                          RS:P2.7
  143. *                                          D0~D7:P0口
  144. *
  145. * 實驗平臺：SHELL1.0開發板
  146. *
  147. * 作者    ：Silicone shell electronic studio
  148. * 淘寶    ：[url=http://shop111698447.taobao.com/shop/view_shop.htm?spm=a1z0e.1.10010.5.GCUiZL]http://shop111698447.taobao.com/ ... 0e.1.10010.5.GCUiZL[/url]
  149. **********************************************************************************/
  150. #include "lcd.h"
  151. #include <intrins.h>
  152. #include <reg52.h>

  154. /*********************LCD1602端口定義***************************/
  155. sbit LCD_E                           =P2^7;                                        //執行使能端
  156. sbit LCD_RW                          =P2^5;                                   //讀寫控制端
  157. sbit LCD_RS                          =P2^6;                                        //數據命令選擇端

  159. /*
  160. * 函數名：delay_1s
  161. * 描述  ：延時函數1s
  162. *
  163. * 輸入  ：unsigned int time：延時量
  164. * 輸出  ：無
  165. * 說明  ：液晶顯示用延時函數
  166. */
  167. void delay_1s()          //延時1s
  168. {
  169.         unsigned char i, j, k;

  171.         _nop_();
  172.         i = 8;
  173.         j = 1;
  174.         k = 243;
  175.         do
  176.         {
  177.                 do
  178.                 {
  179.                         while (--k);
  180.                 } while (--j);
  181.         } while (--i);
  182. }
  183. /*
  184. * 函數名：Delay
  185. * 描述  ：延時函數
  186. *
  187. * 輸入  ：unsigned int time：延時量
  188. * 輸出  ：無
  189. * 說明  ：
  190. */
  191. void Delay(unsigned int time)
  192. {
  193.     unsigned int timeCounter = 0;
  194.         for (timeCounter = time;timeCounter > 0 ;timeCounter --)
  195.                 DelayUs(255);
  196. }
  197. /*
  198. * 函數名：DelayUs
  199. * 描述  ：延時函數（微秒）
  200. *
  201. * 輸入  ：unsigned int time：延時量
  202. * 輸出  ：無
  203. * 說明  ：
  204. */
  205. void DelayUs(unsigned int time)
  206. {
  207.         unsigned int timeCounter = 0;
  208.         for (timeCounter = 0;timeCounter < time;timeCounter ++)
  209.                 _nop_();
  210. }

  212. /****************************************************************************************\
  213. **                                                                   LCD驅動模塊                                                                **
  214. \****************************************************************************************/

  216. /*
  217. * 函數名：LCDInit
  218. * 描述  ：液晶初始化函數
  219. *
  220. * 輸入  ：無
  221. * 輸出  ：無
  222. * 說明  ：
  223. */
  224. void LCDInit(void)
  225. {
  226.     //三次顯示模式設置
  227.         LCD_Data=0;
  228.         LCD_E=Disable;
  229.         Delay(5);
  230.         WriteCmd(LCD_Init);
  231.         Delay(5);
  232.         WriteCmd(LCD_Init);
  233.         Delay(5);
  234.         WriteCmd(LCD_Init);

  236.         WriteCmd(LCD_Init);                                                           //初始化
  237.         WriteCmd(LCD_CloseCtr);                                                        //關顯示
  238.         WriteCmd(LCD_CLS);                                                                //清屏幕
  239.         WriteCmd(LCD_EnterSet);                                                        //光標移動設置
  240.         WriteCmd(LCD_DispCtr);                                                        //顯示開以及光標設置
  241.
  242. }

  244. /*---------------------------------  LCD模式設置函數--------------------------------------*\
  245.
  246.         SetWriteCmd()                                  設置LCD為寫命令模式
  247.         SetReadCmd()                                       設置LCD為讀命令模式
  248.         SetWriteData()                                設置LCD為寫數據模式
  249.
  250. \*----------------------------------------------------------------------------------------*/
  251. /*
  252. * 函數名：SetWriteCmd
  253. * 描述  ：設置LCD為寫命令模式
  254. *
  255. * 輸入  ：無
  256. * 輸出  ：無
  257. * 說明  ：
  258. */
  259. void SetWriteCmd(void)
  260. {
  261.         LCD_RW=Write;
  262.         LCD_RS=Cmd;
  263. }
  264. /*
  265. * 函數名：SetReadCmd
  266. * 描述  ：設置LCD為讀命令模式
  267. *
  268. * 輸入  ：無
  269. * 輸出  ：無
  270. * 說明  ：
  271. */
  272. void SetReadCmd(void)
  273. {
  274.         LCD_RW=Read;
  275.         LCD_RS=Cmd;
  276. }
  277. /*
  278. * 函數名：SetWriteData
  279. * 描述  ：設置LCD為寫數據模式
  280. *
  281. * 輸入  ：無
  282. * 輸出  ：無
  283. * 說明  ：
  284. */
  285. void SetWriteData(void)
  286. {
  287.         LCD_RW=Write;
  288.         LCD_RS=Data;
  289. }

  291. /*---------------------------------  LCD功能執行函數--------------------------------------*\
  292.
  293.         WriteCmd()                                        寫命令
  294.         WriteData()                                        寫數據
  295.         ExecuteCmd()                                        執行命令
  296.         SetXY()                                                顯示定位
  297.         DisplaySingleChar()                        顯示單個字符
  298.         DisplayString()                                顯示一串字符
  299.         IsBusy()                                                忙標志檢測
  300. \*----------------------------------------------------------------------------------------*/
  301. /*
  302. * 函數名：WriteCmd
  303. * 描述  ：寫命令
  304. *
  305. * 輸入  ：無
  306. * 輸出  ：無
  307. * 說明  ：
  308. */
  309. void WriteCmd(char cmd)
  310. {
  311.         while(IsBusy());
  312.         LCD_Data=cmd;
  313.         SetWriteCmd();
  314.         ExecuteCmd();
  315. }
  316. /*
  317. * 函數名：WriteData
  318. * 描述  ：寫數據
  319. *
  320. * 輸入  ：無
  321. * 輸出  ：無
  322. * 說明  ：
  323. */
  324. void WriteData(char ddata)
  325. {
  326.         while(IsBusy());
  327.         LCD_Data=ddata;
  328.         SetWriteData();
  329.         ExecuteCmd();
  330. }
  331. /*
  332. * 函數名：ExecuteCmd
  333. * 描述  ：執行命令
  334. *
  335. * 輸入  ：無
  336. * 輸出  ：無
  337. * 說明  ：
  338. */
  339. void ExecuteCmd(void)
  340. {
  341.         LCD_E=Enable;
  342.         LCD_E=Disable;
  343. }
  344. /*
  345. * 函數名：SetXY
  346. * 描述  ：顯示定位
  347. *
  348. * 輸入  ：無
  349. * 輸出  ：無
  350. * 說明  ：
  351. */
  352. void SetXY(char x,char y)
  353. {
  354.         if (y)
  355.         x|=0x40;
  356.         x|=0x80;
  357.         Delay(5);
  358.         WriteCmd(x);

  360. }
  361. /*
  362. * 函數名：DisplaySingleChar
  363. * 描述  ：顯示單個字符
  364. *
  365. * 輸入  ：無
  366. * 輸出  ：無
  367. * 說明  ：
  368. */
  369. void DisplaySingleChar(char x,char y,char cchar)
  370. {
  371.         SetXY(x,y);
  372.         WriteData(cchar);
  373. }
  374. /*
  375. * 函數名：DisplayString
  376. * 描述  ：顯示字符串
  377. *
  378. * 輸入  ：無
  379. * 輸出  ：無
  380. * 說明  ：
  381. */
  382. void DisplayString(char x,char y,char *str)
  383. {
  384.         while(*str)
  385.         {
  386.                 Delay(5);
  387.                 DisplaySingleChar(x++,y,*str);
  388.                 str++;
  389.         }
  390. }
  391. /*
  392. * 函數名：IsBusy
  393. * 描述  ：忙標志檢測
  394. *
  395. * 輸入  ：無
  396. * 輸出  ：無
  397. * 說明  ：
  398. */
  399. bit IsBusy(void)
  400. {
  401.         LCD_Data=0xFF;
  402.         SetReadCmd();
  403.         ExecuteCmd();
  404. //        return (bit)(P0 & 0x80);
  405.                 return (bit)(LCD_Data & 0x80);
  406. }

  408. #ifndef __INCLUDE_H
  409. #define        __INCLUDE_H

  411. //#define uchar  unsigned char
  412. //#define uint unsigned int
  413. #include <stdio.h>
  414. #include "math.h"
  415. #include "I2C.h"
  416. #include "PCF8591.h"
  417. #include "lcd.h"


  420. #endif /* __INCLUDE_H */

  422. extern bit ack;
  423. //起動總線函數
  424. extern void Start_I2c();
  425. //結束總線函數
  426. extern void Stop_I2c();
  427. //應答子函數
  428. extern void Ack_I2c(bit a);
  429. //字節數據發送函數
  430. extern void  SendByte(unsigned char  c);
  431. //有子地址發送多字節數據函數
  432. extern bit ISendStr(unsigned char sla,unsigned char suba,unsigned char *s,unsigned char no) ;
  433. //無子地址發送多字節數據函數
  434. extern bit ISendStrExt(unsigned char sla,unsigned char *s,unsigned char no);
  435. //無子地址讀字節數據函數
  436. extern unsigned char RcvByte();

  438. #include "PCF8591.h"
  439. #include "I2C.h"

  441. /*******************************************************************
  442. DAC 變換, 轉化函數
  443. *******************************************************************/
  444. bit DACconversion(unsigned char sla,unsigned char c,  unsigned char Val)
  445. {
  446.    Start_I2c();              //啟動總線
  447.    SendByte(sla);            //發送器件地址
  448.    if(ack==0)return(0);
  449.    SendByte(c);              //發送控制字節
  450.    if(ack==0)return(0);
  451.    SendByte(Val);            //發送DAC的數值
  452.    if(ack==0)return(0);
  453.    Stop_I2c();               //結束總線
  454.    return(1);
  455. }

  457. /*******************************************************************
  458. ADC發送字節[命令]數據函數
  459. *******************************************************************/
  460. bit ISendByte(unsigned char sla,unsigned char c)
  461. {
  462.    Start_I2c();              //啟動總線
  463.    SendByte(sla);            //發送器件地址
  464.    if(ack==0)return(0);
  465.    SendByte(c);              //發送數據
  466.    if(ack==0)return(0);
  467.    Stop_I2c();               //結束總線
  468.    return(1);
  469. }

  471. /*******************************************************************
  472. ADC讀字節數據函數
  473. *******************************************************************/
  474. unsigned char IRcvByte(unsigned char sla)
  475. {  unsigned char c;

  477.    Start_I2c();          //啟動總線
  478.    SendByte(sla+1);      //發送器件地址
  479.    if(ack==0)return(0);
  480.    c=RcvByte();          //讀取數據0

  482.    Ack_I2c(1);           //發送非就答位
  483.    Stop_I2c();           //結束總線
  484.    return(c);
  485. }

  487. #ifndef _PCF8591_H_
  488. #define _PCF8591_H_

  490. #define  PCF8591 0x90    //PCF8591 地址

  492. bit DACconversion(unsigned char sla,unsigned char c,  unsigned char Val);
  493. bit ISendByte(unsigned char sla,unsigned char c);
  494. unsigned char IRcvByte(unsigned char sla);

  496. #endif


  499. /*************************此部分為I2C總線的驅動程序*************************************/

  501. #include <reg52.h>
  502. #include <intrins.h>
  503. #include <I2C.H>

  505. #define  NOP()   _nop_()   /* 定義空指令 */
  506. #define  _Nop()  _nop_()   /*定義空指令*/


  509. sbit     SCL=P2^1;       //I2C  時鐘
  510. sbit     SDA=P2^0;       //I2C  數據
  511. bit ack;                 /*應答標志位*/
  512. /*******************************************************************
  513.                      起動總線函數
  514. 函數原型: void  Start_I2c();
  515. 功能:     啟動I2C總線,即發送I2C起始條件.
  516. ********************************************************************/
  517. void Start_I2c()
  518. {
  519.   SDA=1;         /*發送起始條件的數據信號*/
  520.   _Nop();
  521.   SCL=1;
  522.   _Nop();        /*起始條件建立時間大于4.7us,延時*/
  523.   _Nop();
  524.   _Nop();
  525.   _Nop();
  526.   _Nop();
  527.   SDA=0;         /*發送起始信號*/
  528.   _Nop();        /* 起始條件鎖定時間大于4μs*/
  529.   _Nop();
  530.   _Nop();
  531.   _Nop();
  532.   _Nop();
  533.   SCL=0;       /*鉗住I2C總線，準備發送或接收數據 */
  534.   _Nop();
  535.   _Nop();
  536. }

  538. /*******************************************************************
  539.                       結束總線函數
  540. 函數原型: void  Stop_I2c();
  541. 功能:     結束I2C總線,即發送I2C結束條件.
  542. ********************************************************************/
  543. void Stop_I2c()
  544. {
  545.   SDA=0;      /*發送結束條件的數據信號*/
  546.   _Nop();       /*發送結束條件的時鐘信號*/
  547.   SCL=1;      /*結束條件建立時間大于4μs*/
  548.   _Nop();
  549.   _Nop();
  550.   _Nop();
  551.   _Nop();
  552.   _Nop();
  553.   SDA=1;      /*發送I2C總線結束信號*/
  554.   _Nop();
  555.   _Nop();
  556.   _Nop();
  557.   _Nop();
  558. }

  560. /*******************************************************************
  561.                  字節數據發送函數
  562. 函數原型: void  SendByte(UCHAR c);
  563. 功能:     將數據c發送出去,可以是地址,也可以是數據,發完后等待應答,并對
  564.           此狀態位進行操作.(不應答或非應答都使ack=0)
  565.            發送數據正常，ack=1; ack=0表示被控器無應答或損壞。
  566. ********************************************************************/
  567. void  SendByte(unsigned char  c)
  568. {
  569. unsigned char  BitCnt;

  571. for(BitCnt=0;BitCnt<8;BitCnt++)  /*要傳送的數據長度為8位*/
  572.     {
  573.      if((c<<BitCnt)&0x80)SDA=1;   /*判斷發送位*/
  574.        else  SDA=0;
  575.      _Nop();
  576.      SCL=1;               /*置時鐘線為高，通知被控器開始接收數據位*/
  577.       _Nop();
  578.       _Nop();             /*保證時鐘高電平周期大于4μs*/
  579.       _Nop();
  580.       _Nop();
  581.       _Nop();
  582.      SCL=0;
  583.     }

  585.     _Nop();
  586.     _Nop();
  587.     SDA=1;                /*8位發送完后釋放數據線，準備接收應答位*/
  588.     _Nop();
  589.     _Nop();
  590.     SCL=1;
  591.     _Nop();
  592.     _Nop();
  593.     _Nop();
  594.     if(SDA==1)ack=0;
  595.        else ack=1;        /*判斷是否接收到應答信號*/
  596.     SCL=0;
  597.     _Nop();
  598.     _Nop();
  599. }

  601. /*******************************************************************
  602.                  字節數據接收函數
  603. 函數原型: UCHAR  RcvByte();
  604. 功能:        用來接收從器件傳來的數據,并判斷總線錯誤(不發應答信號)，
  605.           發完后請用應答函數應答從機。
  606. ********************************************************************/
  607. unsigned char   RcvByte()
  608. {
  609.   unsigned char  retc;
  610.   unsigned char  BitCnt;

  612.   retc=0;
  613.   SDA=1;                     /*置數據線為輸入方式*/
  614.   for(BitCnt=0;BitCnt<8;BitCnt++)
  615.       {
  616.         _Nop();
  617.         SCL=0;                  /*置時鐘線為低，準備接收數據位*/
  618.         _Nop();
  619.         _Nop();                 /*時鐘低電平周期大于4.7μs*/
  620.         _Nop();
  621.         _Nop();
  622.         _Nop();
  623.         SCL=1;                  /*置時鐘線為高使數據線上數據有效*/
  624.         _Nop();
  625.         _Nop();
  626.         retc=retc<<1;
  627.         if(SDA==1)retc=retc+1;  /*讀數據位,接收的數據位放入retc中 */
  628.         _Nop();
  629.         _Nop();
  630.       }
  631.   SCL=0;
  632.   _Nop();
  633.   _Nop();
  634.   return(retc);
  635. }

  637. /********************************************************************
  638.                      應答子函數
  639. 函數原型:  void Ack_I2c(bit a);
  640. 功能:      主控器進行應答信號(可以是應答或非應答信號，由位參數a決定)
  641. ********************************************************************/
  642. void Ack_I2c(bit a)
  643. {

  645.   if(a==0)SDA=0;              /*在此發出應答或非應答信號 */
  646.   else SDA=1;
  647.   _Nop();
  648.   _Nop();
  649.   _Nop();
  650.   SCL=1;
  651.   _Nop();
  652.   _Nop();                    /*時鐘低電平周期大于4μs*/
  653.   _Nop();
  654.   _Nop();
  655.   _Nop();
  656.   SCL=0;                     /*清時鐘線，鉗住I2C總線以便繼續接收*/
  657.   _Nop();
  658.   _Nop();
  659. }


  662. #ifndef _LCD_H
  663. #define _LCD_H

  665. /********************************************************************************\
  666. **                                                 宏定義區                                                                        **
  667. \********************************************************************************/
  668. /*-------------------------------  LCD模塊 ------------------------------------*/
  669. #define Busy                        0x80                                        //忙信號
  670. #define LCD_Data           P0              //數據口定義
  671. #define Write                                0x00                                        //低電平寫入
  672. #define Read                                0x01                                        //高電平讀出
  673. #define Data                                0x01                                        //高電平選擇數據
  674. #define Cmd                                    0x00                                        //低電平選擇命令

  676. #define Enable                            0x00                                        //躍變到低電平時執行命令
  677. #define Disable                            0x01
  678. #define True                                0x01
  679. #define False                                0x00
  680. #define LCD_Init                        0x38                                        //初始化模式
  681. #define LCD_DispCtr                    0x0C                                        //開顯示及光標設置
  682. #define LCD_CloseCtr                0x08                                        //關顯示
  683. #define LCD_CLS                        0x01                                        //清屏幕
  684. #define LCD_EnterSet                   0x06                                        //顯示光標

  686. /********************************************************************************\
  687. **                                                 函數聲明                                                                        **
  688. \********************************************************************************/
  689. extern void LCDInit(void);                                                                //LCD初始化
  690. void SetWriteCmd(void);                                                                //設置寫命令模式
  691. void SetReadCmd(void);                                                                //設置讀命令模式
  692. void SetWriteData(void);                                                        //設置寫數據模式
  693. extern void WriteCmd(char cmd);                                                        //寫命令
  694. void WriteData(char ddata);                                                        //寫數據
  695. void ExecuteCmd(void);                                                                //執行命令
  696. void SetXY(char x,char y);                                                        //定位顯示地址
  697. extern void DisplaySingleChar(char x,char y,char cchar);                //顯示單個字符
  698. extern void DisplayString(char x,char y,char *str);                         //顯示一段字符串
  699. void Delay(unsigned int time);                                                //延時主程序
  700. void DelayUs(unsigned int time);                                                //延時子程序
  701. bit  IsBusy(void);                                                                        //判斷忙標志函數
  702. extern void delay_1s();
  703. #endif
復制代碼


回復

使用道具 舉報

ID:648281 發表于 2020-3-28 20:59 | 顯示全部樓層
你好！
1、第一種可能，你的硬件接法或硬件有問題
2、第二種可能，你的程序不對，不能去取數據
回復

使用道具 舉報

ID:637063 發表于 2020-3-29 11:39 | 顯示全部樓層
51hei**1140 發表于 2020-3-28 20:59
你好！
1、第一種可能，你的硬件接法或硬件有問題
2、第二種可能，你的程序不對，不能去取數據

有沒有具體的做法
回復

使用道具 舉報

ID:123289 發表于 2020-3-29 13:18 | 顯示全部樓層
多看看手冊。上面說的與你的程序或設想有何不同。多讀幾遍！
回復

使用道具 舉報
