STM32F407萬用表集成裝置設計附源程序

ID:719987 · 發表于 2020-4-2 12:05

準備材料：正點原子探索者開發板（只要帶4.3寸屏幕的STM32F407ZGT6開發板就行），4.3寸屏幕。本套程序全部使用的正點原子STM32的庫，相信廣大嵌入式愛好者都選擇正點原子的吧，適合入門參考學習。另外鄭重提醒所有的測試都是使用STM32F407內部資源，測波形時電壓不能高于5V,如果想擴大測試范圍，外部必須衰減電壓信號。頻率測試部分是利用軟件測試，精度不是很高，>20KHz時頻率測試誤差較大。本套設備適合個體開發戶，市面上的示波器主要是太貴了買不起，而且多數情況只是想看看單片機發出的波形是否正常，對于嵌入式開發人員來說確實很少接觸到高壓。
如果您有探索者（帶4.3寸屏幕接口的STM32F407ZGT6開發板），下載程序進去后可以直接看到如下圖的界面。

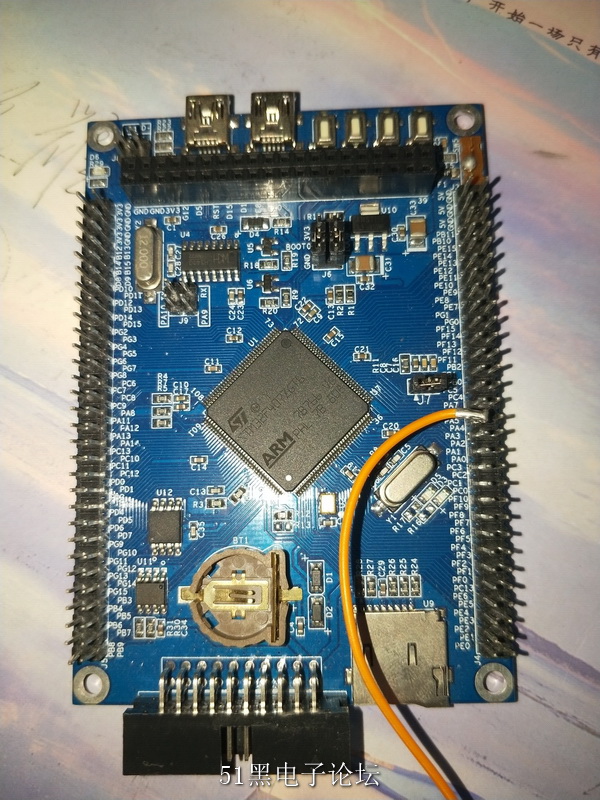

制作出來的實物圖如下：

萬用表:

信號發生器:

示波器:

開機界面:

以下是部分代碼（使用正點原子的庫）
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "beep.h"
#include "key.h"
#include "lcd.h"
#include "dac.h"
#include "adc.h"
#include "timer.h"
#include "waveform.h"
#include "oscilloscope.h"
#include "timer.h"
#include "stm32f4xx_it.h"
#include "exti.h"
#include "touch.h"
#include "digital_multimeter.h"
//#include "string.h"

u8 welcom_flag=1;//welcom_flag為1時進行主屏幕觸摸檢測
u8 SG_flag=1;//SG_flag為1 函數發生器才可以進行循環判斷
u8 OSC_flag=1;//OSC_flag為1 數字示波器才可以進行循環
u8 DM_flag=1;//DM_flag為1 數字萬用表才可以進行循環

//得到觸摸屏的輸入
u8 wel_get_keynum(void)
{
      u8 key_touch=0;
      tp_dev.scan(0);
      if(tp_dev.sta&TP_PRES_DOWN)                      //觸摸屏被按下
      {
            if(tp_dev.x[0]<280&&tp_dev.x[0]>20&&tp_dev.y[0]<340&&tp_dev.y[0]>140)key_touch=1;
            if(tp_dev.x[0]<570&&tp_dev.x[0]>310&&tp_dev.y[0]<320&&tp_dev.y[0]>160)key_touch=2;
            if(tp_dev.x[0]<760&&tp_dev.x[0]>620&&tp_dev.y[0]<390&&tp_dev.y[0]>110)key_touch=3;
      }
      return key_touch;
}
int main(void)
{
      u8 welcome_key;
      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2
      delay_init(168);//初始化延時函數
      uart_init(115200);//初始化串口波特率為115200
      LED_Init();//初始化LED
      BEEP_Init();//初始化蜂鳴器端口
      KEY_Init();//按鍵初始化
      LCD_Init();//初始化LCD FSMC接口
  Adc_Init();//初始化ADC
      DM_Adc_Init();//初始化數字萬用表中的ADC
      DacGPIO_Configuration();//DAC初始化
      DM_Init();
      TIM9_CH1_Cap_Init(0XFFFF,84-1); //以1Mhz的頻率計數
      //TIM5_PWM_Init(500-1,84-1);       //84M/84=1Mhz的計數頻率,重裝載值500，所以PWM頻率為 1M/500=2Khz.
      EXTIX_Init();//外部中斷初始化
      tp_dev.init();//初始化觸摸屏
      Welcome_Background();
  while(welcom_flag==1)
      {
            welcome_key=wel_get_keynum();
            if(welcom_flag==1)
            {
                     switch(welcome_key)
                     {
                              case 1 :
                              {
                                    welcom_flag=0;
                                    OSC_flag=1;
                                    LCD_Clear(WHITE);
                                    Osc_Welcome();
                                    break;
                              }
                              case 2 :
                              {
                                    welcom_flag=0;
                                    SG_flag=1;
                                    LCD_Clear(WHITE);
                                    SG_Welcome();
                                    break;
                              }
                              case 3 :
                              {
                                    welcom_flag=0;
                                    DM_flag=1;
                                    LCD_Clear(WHITE);
                                    DM_Run();
                                    break;
                              }
                              default :break;
                     }
            }
            //可以用來控制開關機等
//             key=KEY_Scan(0);
//             if(key==KEY2_PRES)//KEY2按下
//             {

//             }
            delay_ms(100);
            {
                     LED1 = !LED1;
            }
      }
}    以上為主程序部分
