偶然看到馬家有熱釋電模塊，就做了一個單片機報警器 含PCB源程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:653022 發表于 2020-4-2 13:46 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
偶然看到TB上有熱釋電模塊，就想自己做一個報警器，或者走廊燈，可是純模塊的話輸出時間啊，玩不出花樣，不能按照自己的想法做出各種改變，那就用單片機來解決吧。壓縮包里有原理圖，bom，PCB還有keil文件，程序里具體說明都有。

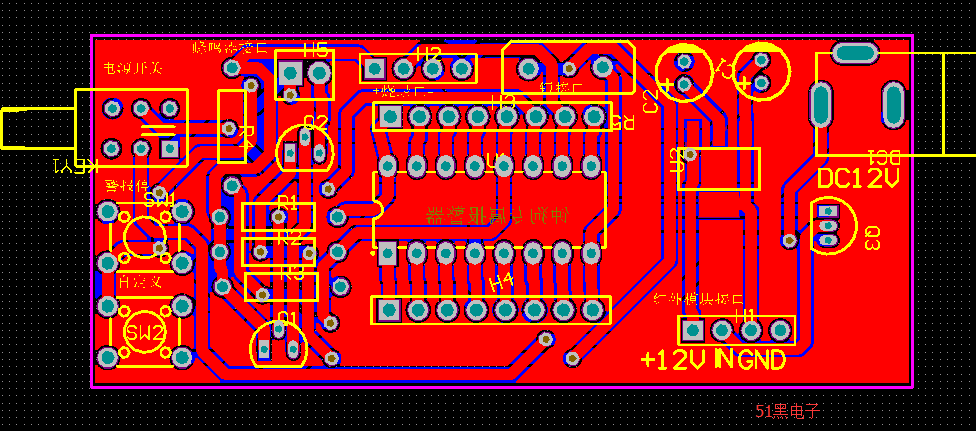

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)


按鍵    6*6*高度自選
直插按鍵    PCB少打孔了
電容    22uf    5*11規格
    10uf    5*11規格
三極管    9012    9013
單片機    15W201s
DC接口    5.5*2.1規格
電阻    10K
穩壓    5V
蜂鳴器    12V
模塊    熱釋電    微波感應

單片機源程序如下:
  1. #include<stc15.h>         //stc15單片機的頭文件
  2. #include<intrins.h>
  3. unsigned char dengdai;        //定義函數集

  5. sbit hongwai=P3^1;                 //位定義
  6. sbit fengming=P1^1;                 //位定義



  10. void csh(void)                   //中斷初始化函數
  11. {
  12.    P0M0 = 0x00;
  13.     P0M1 = 0x00;
  14.     P1M0 = 0x00;
  15.     P1M1 = 0x00;
  16.     P2M0 = 0x00;
  17.     P2M1 = 0x00;
  18.     P3M0 = 0x00;
  19.     P3M1 = 0x00;
  20.     P4M0 = 0x00;
  21.     P4M1 = 0x00;
  22.     P5M0 = 0x00;
  23.     P5M1 = 0x00;
  24.     P6M0 = 0x00;
  25.     P6M1 = 0x00;
  26.     P7M0 = 0x00;
  27.     P7M1 = 0x00;
  28. //
  29.     IT1 = 1;                    //設置INT1的中斷類型 (1:僅下降沿 0:上升沿和下降沿)
  30.     EX1 = 1;
  31. //                   //設置INT0的中斷類型 (1:僅下降沿 0:上升沿和下降沿)
  32.     IT0=1;
  33.         EX0=1;
  34.
  35.         EA=1;
  36. }
  37. void delay(unsigned int amt)                //@12.000MHz 1000ms          一秒鐘的延時
  38. {         unsigned int w;
  39.         unsigned char i, j, k;
  40.            for(w=amt;w>0;w--)
  41.         {
  42.            _nop_();
  43.               _nop_();
  44.            i = 46;
  45.            j = 153;
  46.            k = 245;
  47.            do
  48.            {
  49.                    do
  50.                       {
  51.                            while (--k);
  52.                    } while (--j);
  53.             }        while (--i);
  54.         }
  55. }
  56. void main()
  57. {
  58. csh();                 //初始化外中斷
  59.     dengdai=0; //微波的話就保留，紅外就把這句去掉
  60.         delay(60);        //微波的話就保留，紅外就把這句去掉          微波啟動會有一分鐘的三四次校準輸出，那就屏蔽前一分鐘的微波輸出
  61.   dengdai=1;          //讓外中斷可以運行
  62. hongwai=1;                        //使引腳處于輸入狀態
  63. fengming=1;            //使引腳處于輸出關閉狀態
  64.         while(1)
  65.         {
  66.            if(hongwai==0&dengdai==1) //當模塊發來一個低電平把電路下拉成低電平，同時處于非等待可以輸出狀態
  67.            {
  68.                delay(1); //防止報警誤觸發
  69.                    if(hongwai==0&dengdai==1)        //確認被觸發
  70.                    {
  71.                          fengming=0;         //蜂鳴器輸出
  72.                                  delay(10);//報警持續時間
  73.                                  fengming=1;   //蜂鳴器輸出
  74.                    }
  75.            }
  76.         }
  77.
  78. }
  79. void exint0() interrupt 0   //外中斷函數
  80. {
  81.             dengdai=0;          //馬上讓模塊觸發不生效
  82.          fengming=1;  //馬上關閉蜂鳴器
  83.          delay(45);          //等待45秒
  84.          dengdai=1;          //恢復模塊生效
  85. }
  86. void exint1() interrupt 2
  87. {
  88.                     ;//這個外中斷功能你自己想干啥干啥，給你預留好了
  89.
  90. }
復制代碼

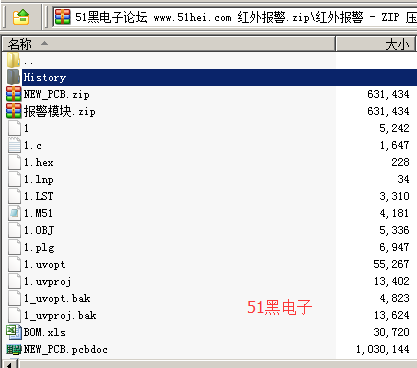

所有資料51hei提供下載:
紅外報警.zip (2.56 MB, 下載次數: 16)
