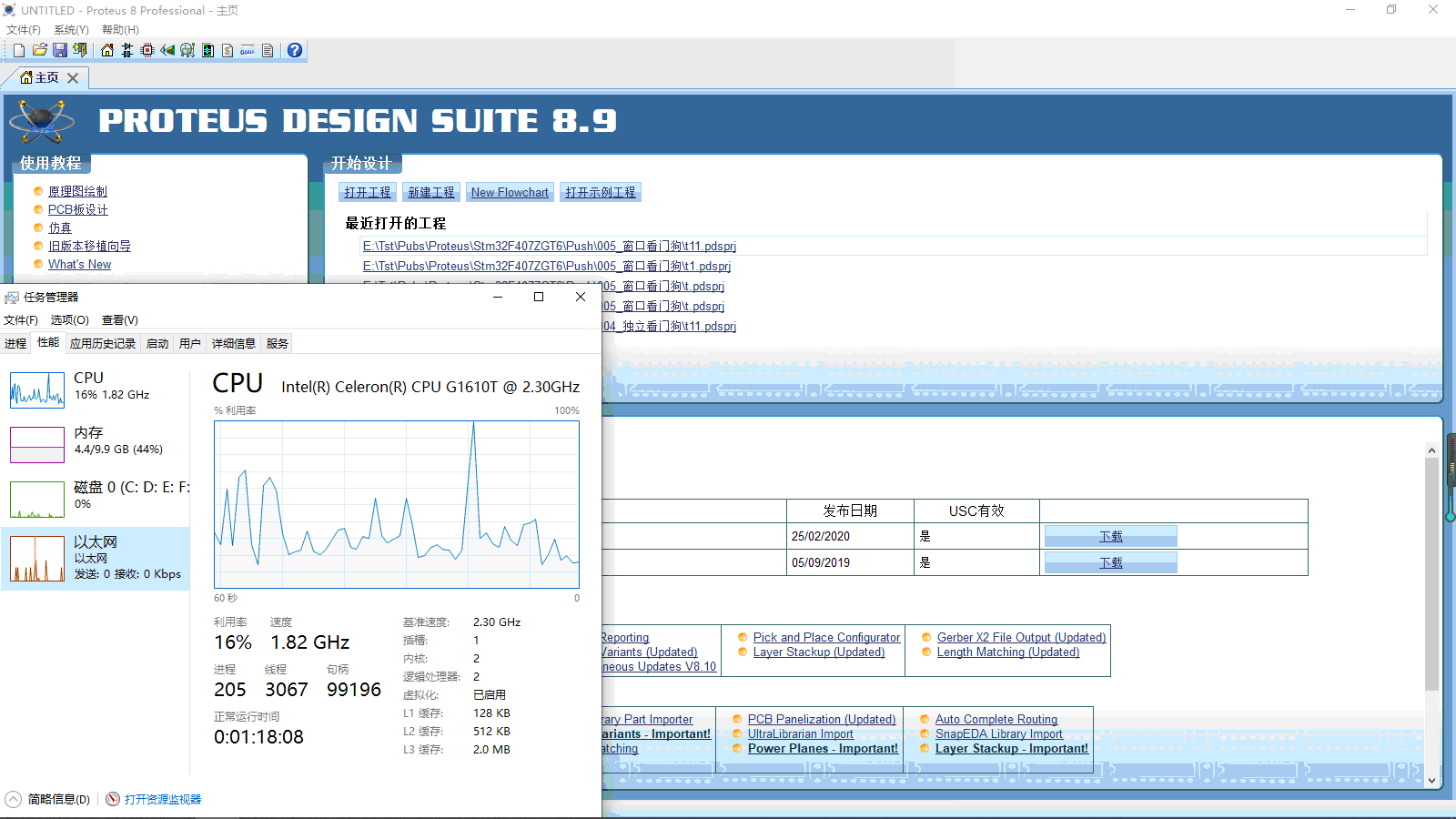

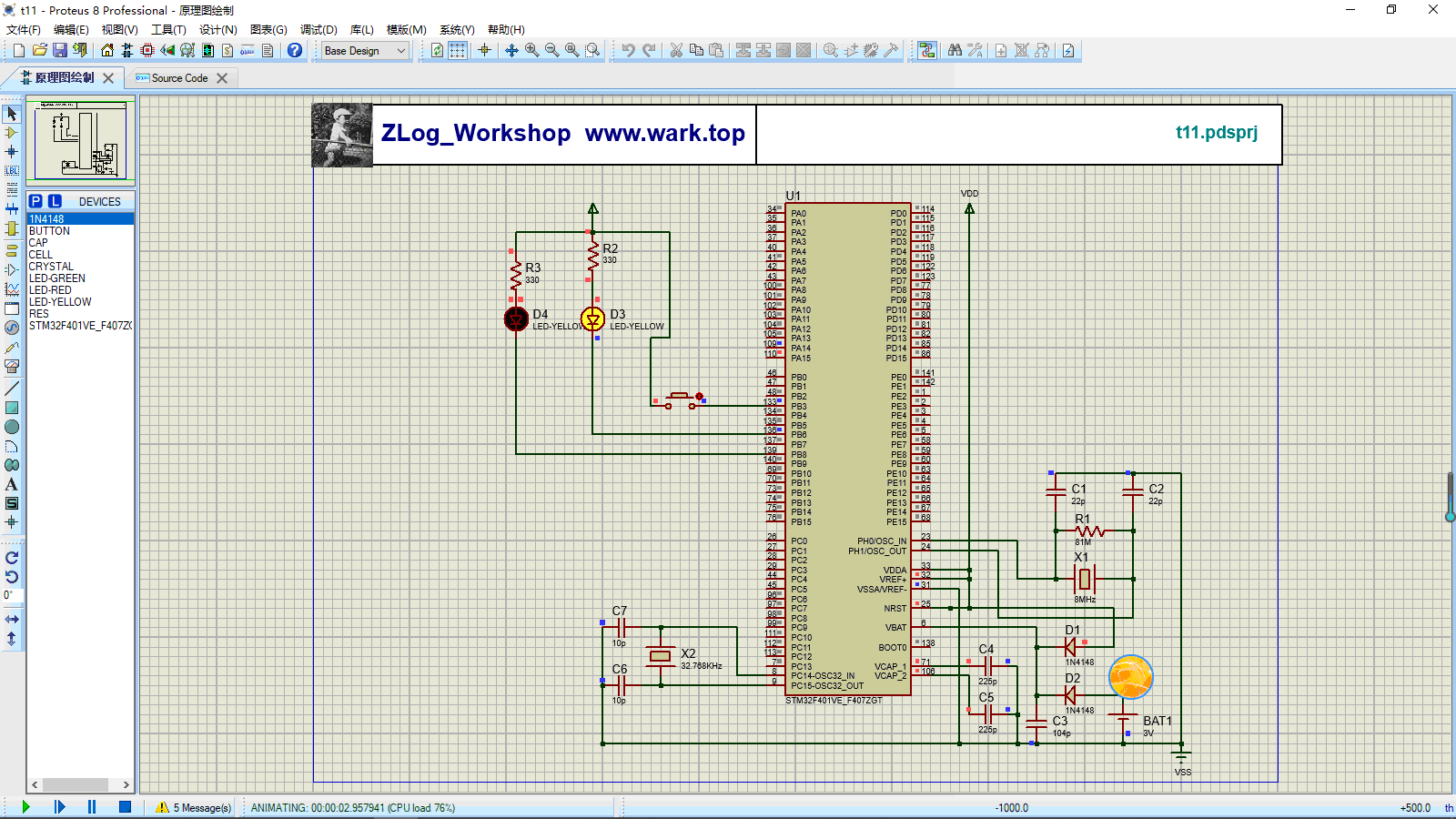

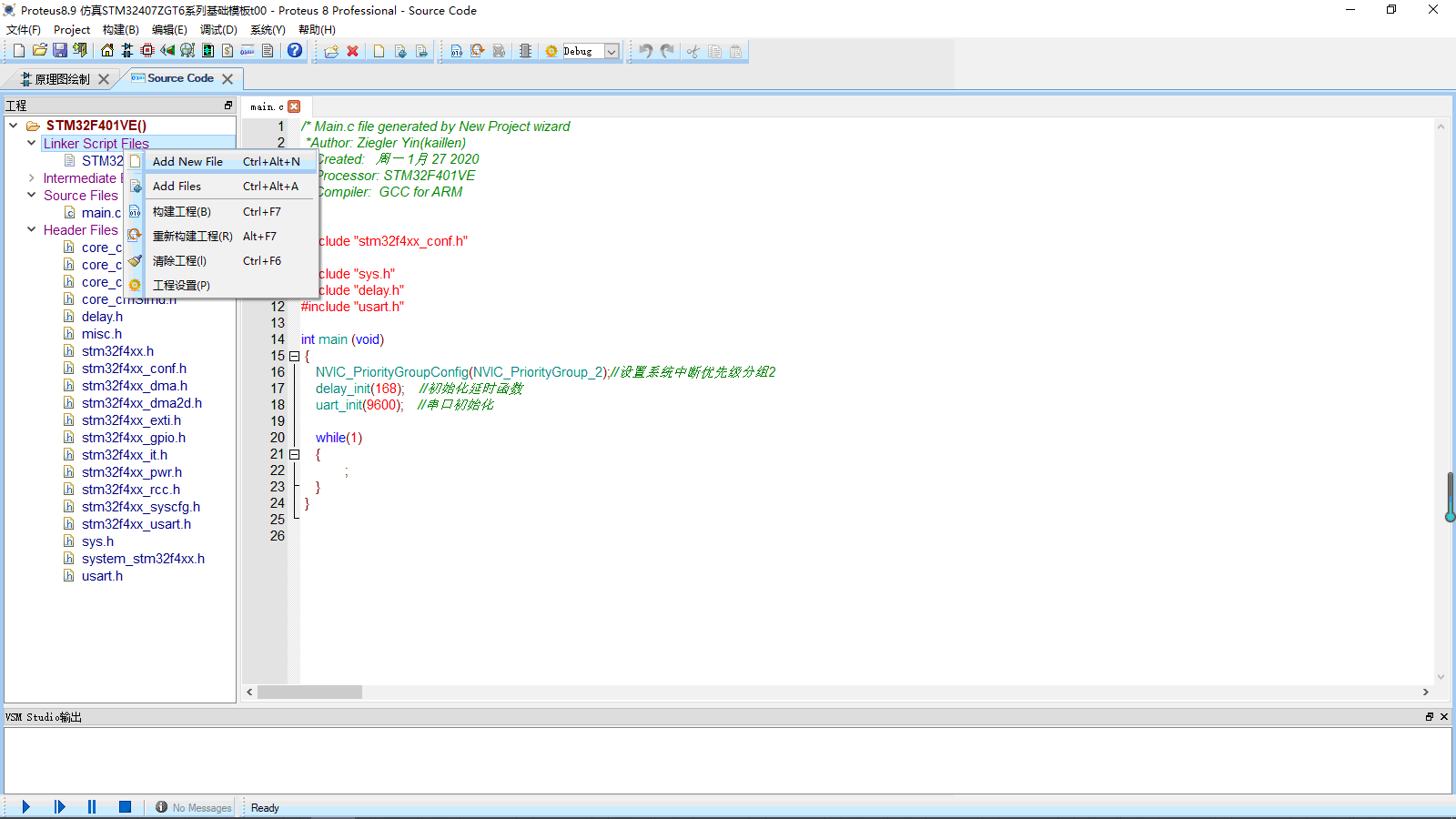

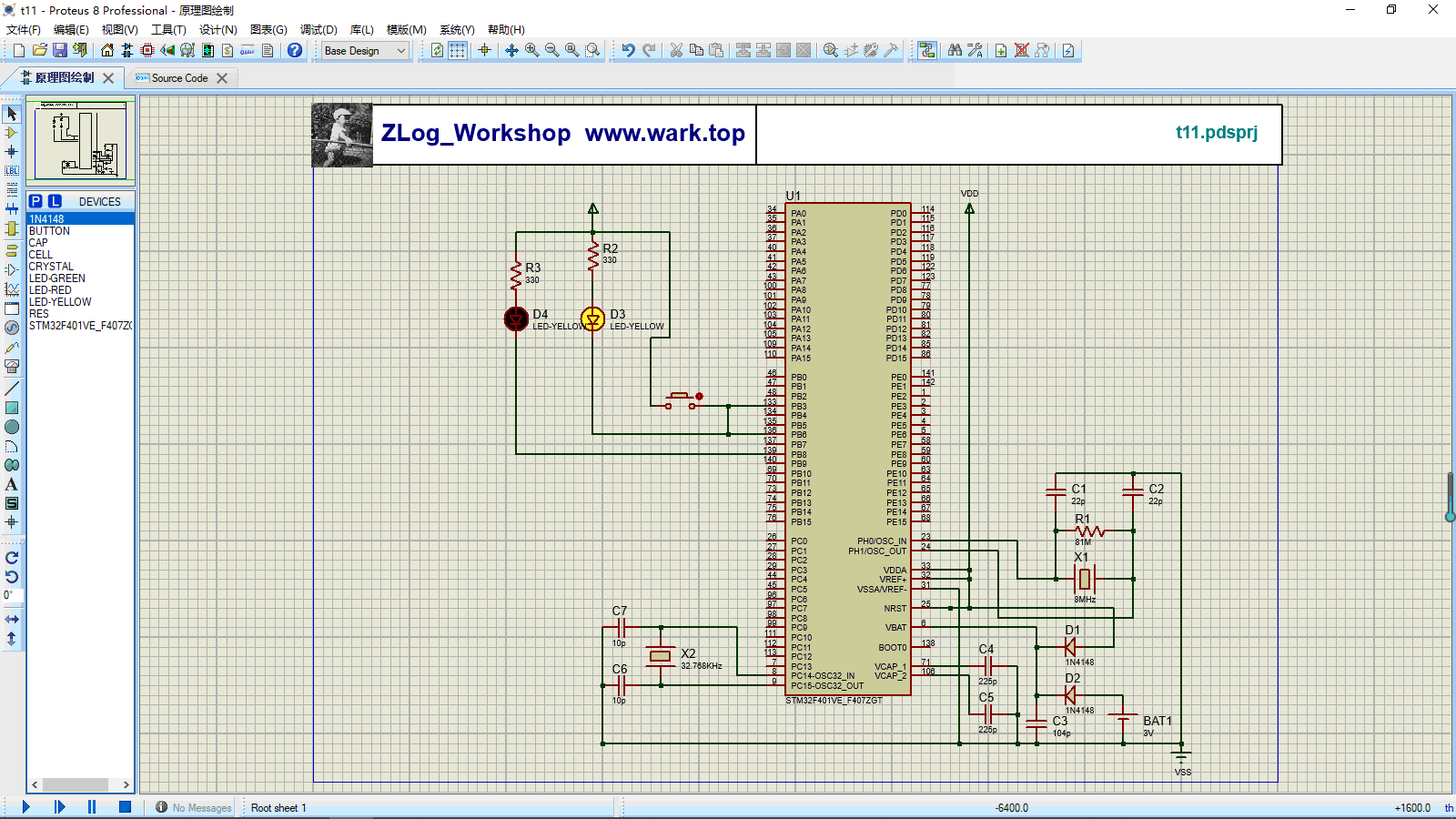

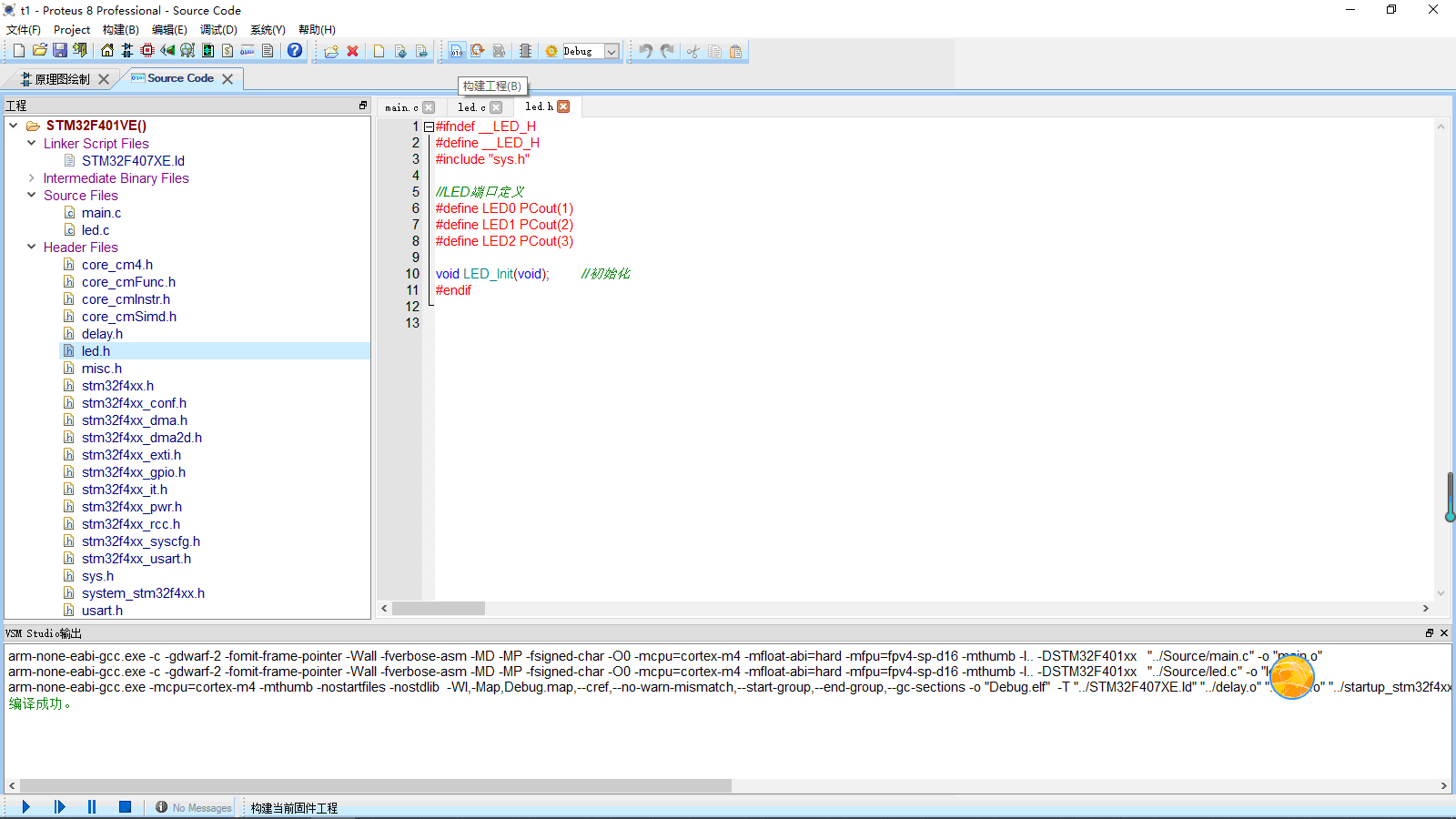

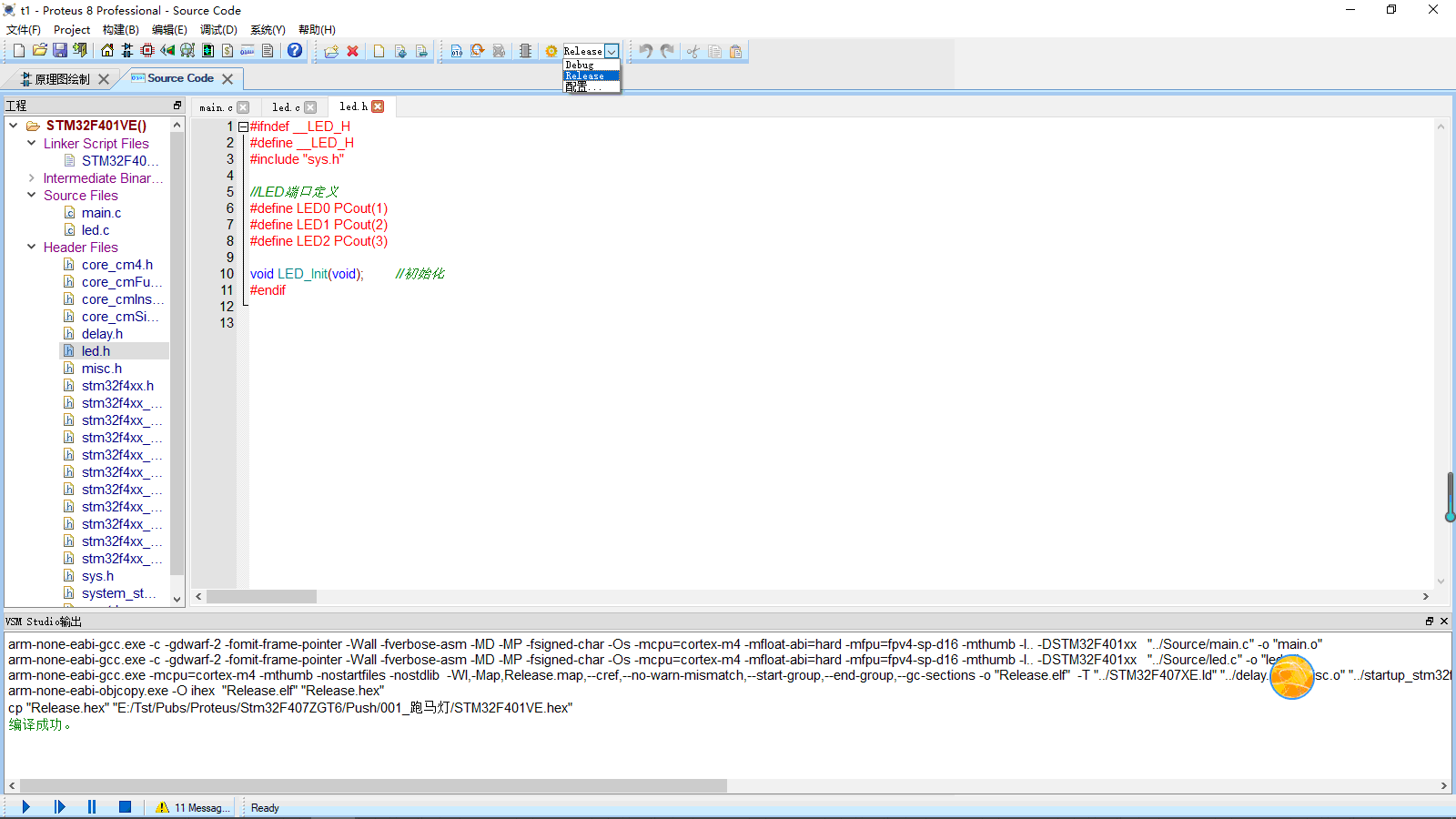

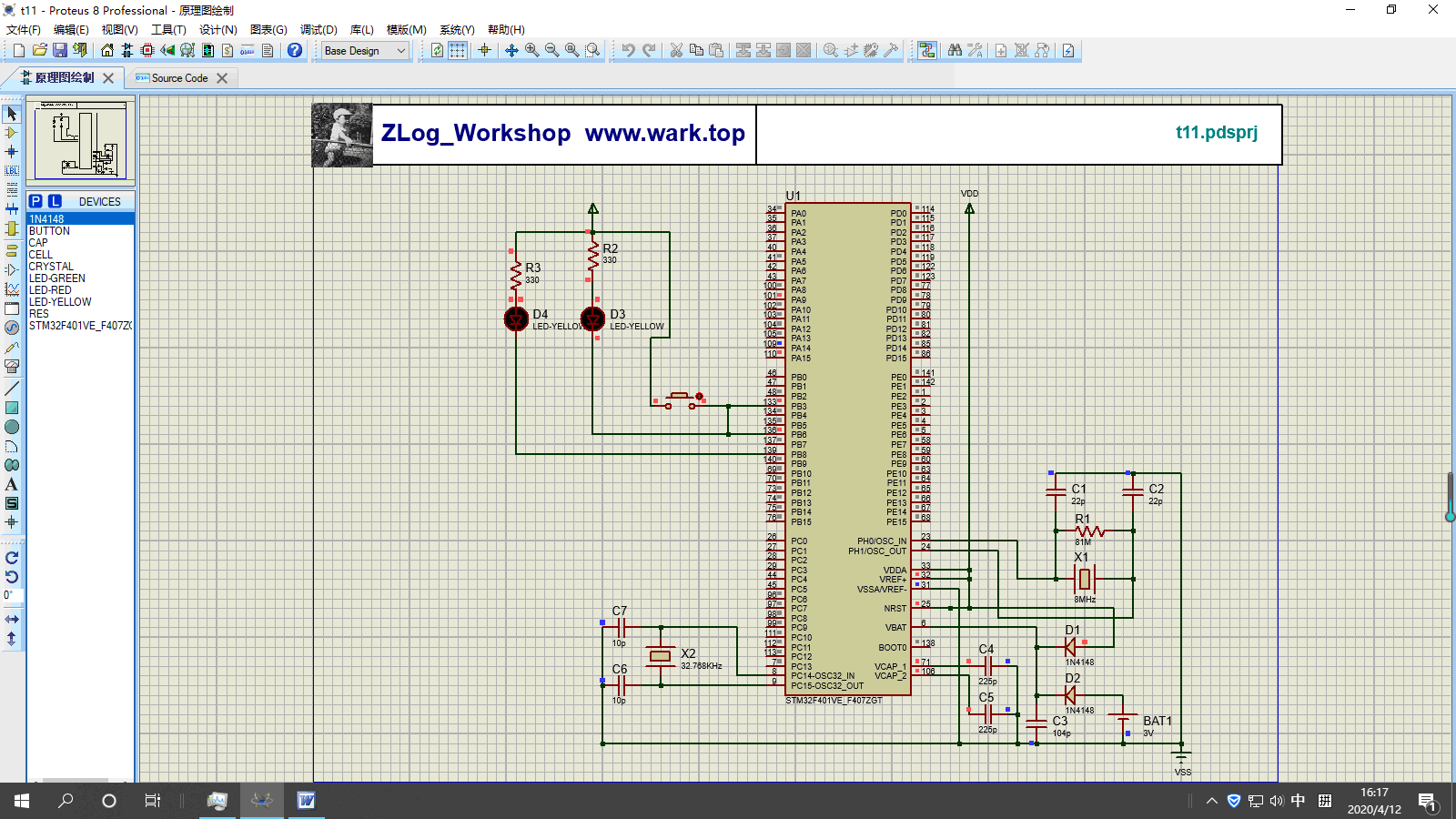

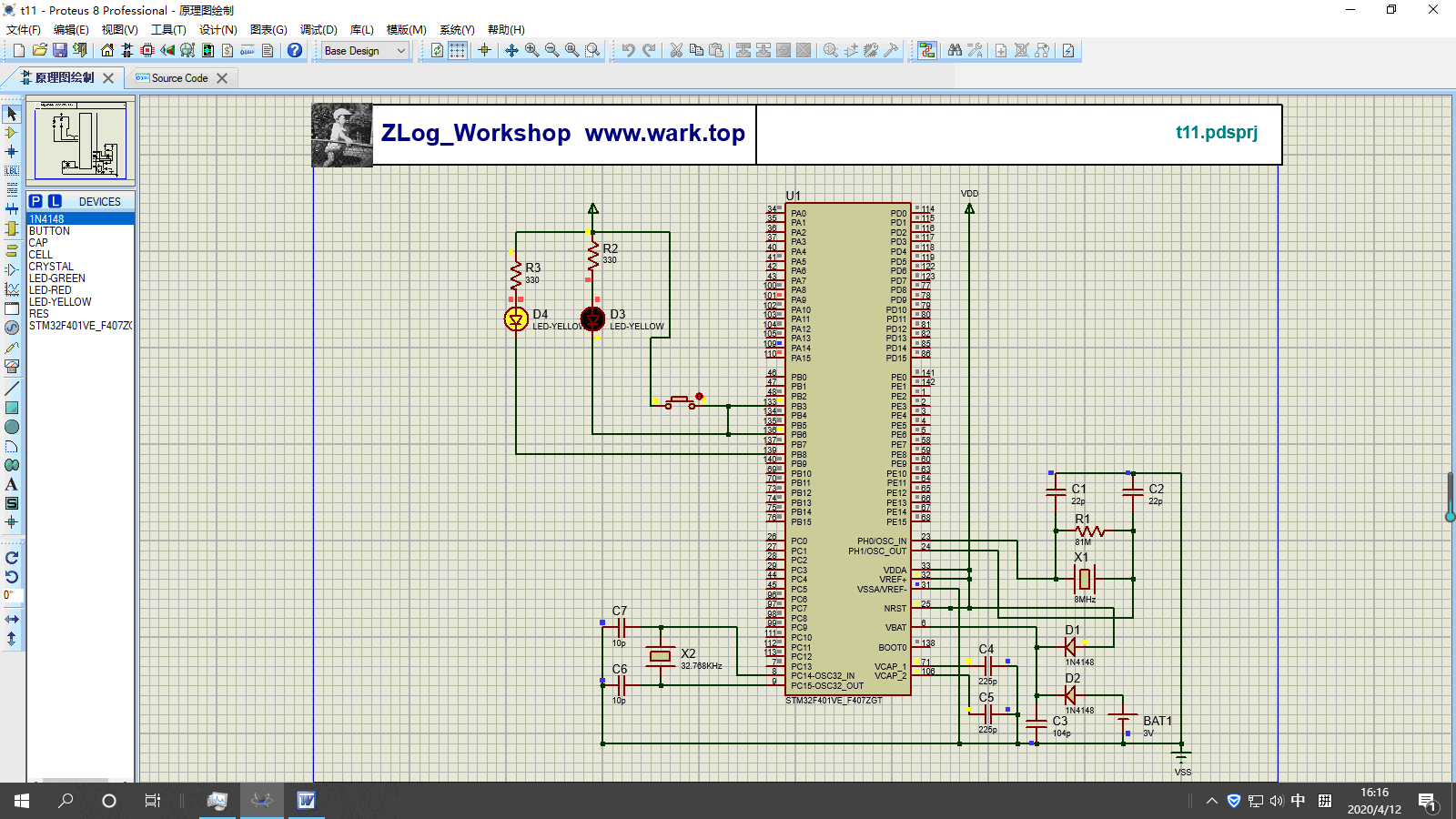

一， 打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示) 圖1 二，調整虛擬器件，另存工程文件。(如下圖2，3所示) 圖2 圖3 三，點擊Source Code標簽。(如下圖4所示) 圖4 四，編輯main.c， wwdg.c，wwdg.h， key.c，key.h， led.c，led.h 代碼如Proteus8.9 仿真STM32407ZGT6系列001(如下圖5所示) 圖5 五，Main.c 代碼： #include "stm32f4xx_conf.h" #include "sys.h" #include "delay.h" #include "usart.h" #include "led.h" #include "key.h" #include "wwdg.h" int main (void) { NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2 delay_init(168); //初始化延時函數 uart_init(115200); //串口初始化 LED_Init(); //初始化LED端口 LED0=1; //先點亮燈 LED1=1; //先點亮燈 delay_ms(300); LED0=0; //先點亮燈 LED1=0; //先點亮燈 delay_ms(300); WWDG_Init(0x7F,0X5F,WWDG_Prescaler_8); //計數器值為7f,窗口寄存器為5f,分頻數為8 while(1) { if(SET==KEY0){ //LED0=~LED0; //先點亮燈 WWDG_IRQHandler(); LED1=~LED1; //先點亮燈 delay_ms(500); LED1=~LED1; //先點亮燈 delay_ms(500); } } } wwdg.c代碼： #include "wwdg.h" #include "led.h" #include "delay.h" ////////////////////////////////////////////////////////////////////////////////// u8 WWDG_CNT=0X7F; void WWDG_Init(u8 tr,u8 wr,u32 fprer) { NVIC_InitTypeDefNVIC_InitStructure; RCC_APB1PeriphClockCmd(RCC_APB1Periph_WWDG,ENABLE); WWDG_CNT=tr&WWDG_CNT; WWDG_SetPrescaler(fprer); WWDG_SetWindowValue(wr); WWDG_SetCounter(WWDG_CNT); WWDG_Enable(WWDG_CNT); NVIC_InitStructure.NVIC_IRQChannel=WWDG_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0x02; NVIC_InitStructure.NVIC_IRQChannelSubPriority=0x03; NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE; NVIC_Init(&NVIC_InitStructure); WWDG_ClearFlag(); WWDG_EnableIT(); } void WWDG_IRQHandler(void) { LED0=~LED0; delay_ms(500); WWDG_SetCounter(WWDG_CNT); WWDG_ClearFlag(); LED1=~LED1; } wwdg.h代碼： #ifndef _WWDG_H #define _WWDG_H #include "sys.h" ////////////////////////////////////////////////////////////////////////////////// void WWDG_Init(u8 tr,u8 wr,u32 fprer); void WWDG_IRQHandler(void); #endif led.c代碼： #include "led.h" void LED_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOB時鐘 //GPIOF9,F10初始化設置 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6| GPIO_Pin_8;//LED對應引腳 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通輸出模式 GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽輸出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉 GPIO_Init(GPIOB,&GPIO_InitStructure);//初始化 } led.h代碼： #ifndef __LED_H #define __LED_H #include "sys.h" //LED端口定義 #define LED0 PBout(6) // LED0 #define LED1 PBout(8) // LED1 void LED_Init(void);//初始化 #endif key.c代碼： #include "key.h" #include "delay.h" void KEY_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);//使能GPIOB時鐘 GPIO_InitStructure.GPIO_Pin= GPIO_Pin_3; //KEY0 對應引腳 GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IN;//普通輸入模式 GPIO_InitStructure.GPIO_Speed= GPIO_Speed_100MHz;//100M GPIO_InitStructure.GPIO_PuPd= GPIO_PuPd_DOWN ;//下拉 GPIO_Init(GPIOB,&GPIO_InitStructure);//初始化GPIOE4 } key.h代碼： #ifndef __KEY_H #define __KEY_H #include "sys.h" #define KEY0 PBin(3) //PB3 void KEY_Init(void); //IO初始化 #endif 六，點擊構建工程按鈕，編譯工程。(如下圖6所示) 圖6 七，點擊窗口左下方仿真按鈕，可見黃燈點亮仿真，按下按鈕，進行喂狗，開始跳閃仿真。 (如下圖7，8，9所示) 圖7 圖8 圖9 八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖10所示) 圖10 九， 系列的001-003虛擬仿真與開發板對應已證明：虛擬仿真程序?qū)τ陂_發板有效，之后不再➕上下載到開發板的介紹。
