基于L6562A的APFC電路設計

[復制鏈接]
跳轉到指定樓層
樓主

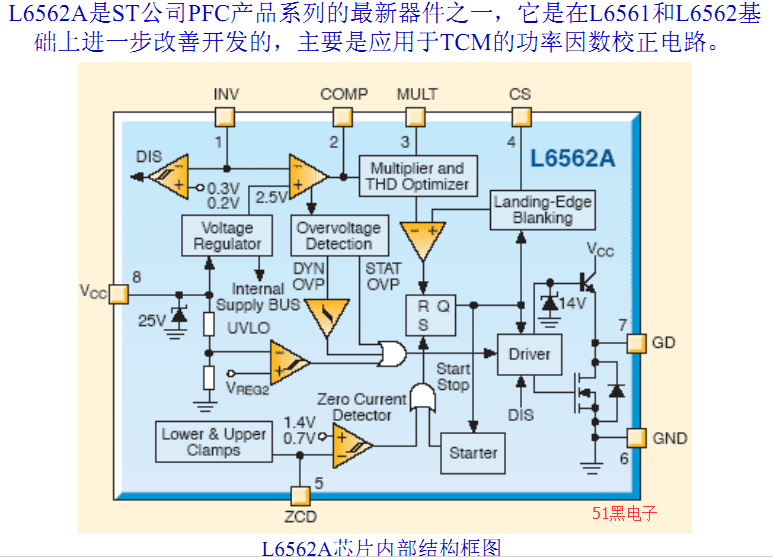

乘法器內置THD優化電路，以減小過零點失真，降低THD值（這是L6561所不具備的）；
極低啟動電流（典型值：30uA；保證60uA以下），可降低芯片功耗；
內部參考電壓于25℃時誤差率在1﹪以內；
除能（Disable）功能，當誤差放大器輸入低于0.2V，系統將關閉，降低損耗；
精確可調的外部過電壓保護；
內部啟動及零電流偵測(ZCD)功能；
在電流檢測輸入端內置領先的數字RC濾波器，過零頻率附近的高頻區域仍然可以工作，
因此降低了總的諧振失真度 ；
800mA的圖騰級輸出，可用于直接驅動Power MOSFET。
L6562A主要特點有：



基于L6562A的APFC設計.pdf

603.94 KB, 下載次數: 44, 下載積分: 黑幣 -5
