單片機如何判斷外部電源的通電時長?

ID:718523 · 發表于 2020-4-13 03:14

求助：怎么判斷外部電源的通電時長要精確到毫秒

現在有一個2V的小燈它會隨機關閉然后又隨機打開；
如何用單片機來檢測它每次打開后通電的時長，以控制繼電器作相應的操作；
比如這個小燈亮了10.5秒，我想讓繼電器開關一次，小燈亮了20秒呢就讓繼電器開關兩次。

附上一張牛逼的電路圖：

ID:213173 · 發表于 2020-4-13 05:09

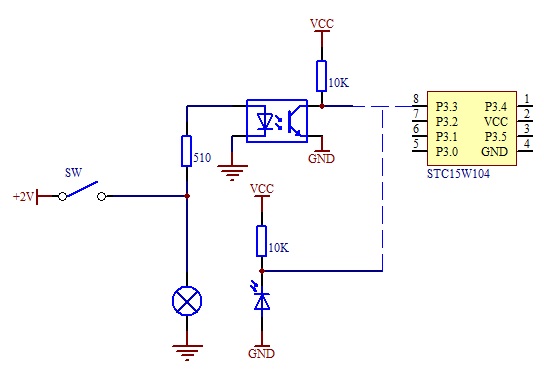

可以采用光敏二極管測燈光或光耦測小燈電源，輸出低電平到單片機某端口。單片機相應端口呈低電平啟動定時器計，呈高電平關閉定時器。讀取計時時間后清0計時變量，預備下一次計時。再根據獲取的時間數據判斷控制繼電器。無標題.jpg

ID:645495 · 發表于 2020-4-13 05:46

1，需要有一個檢測燈是否亮的電路。可在燈的回路中串一個小電阻（不要影響燈的亮度），可需要放大電路（如運算放大器）。

ID:645495 · 發表于 2020-4-13 05:49

先設計硬件電路，用單片機計時，當?shù)竭^預定的時間后，控制繼電器的動作。

ID:164602 · 發表于 2020-4-13 07:50

問題不太明白：
燈亮的判斷標準是什么？
1、可以是控制，例如單片機輸出高電平，表示控制燈亮，但燈不一定真亮了，例如燈壞了。這個就簡單，用定時器。只要那個高電平一打開，就開定時器。
2、可以是電流，就是說燈必須是真實亮了的。這就要用AD了，一檢測到電流，表示燈亮了，就開定時器。

ID:65956 · 發表于 2020-4-13 08:39

用單片機的IO口檢測電源電平+單片機的定時器計數功能就可以了，先用1個IO口（中斷口也可以）檢測一下電源前端電平（電容前，不然沒辦法檢測到即時掉電），然后一出現斷電就停止計數，一來電即開始計數，這樣就可以計算出上電時長了，但按你說的功能好像并不是那么簡單，可能要詳說更好

ID:692132 · 發表于 2020-4-13 13:52

單片機能直接檢測燈的電壓，電流最簡單省事，需要電路直接連接。不能直接連接可以用光耦。連光耦也不能連接就只能用光敏器件測量燈光。

ID:718523 · 發表于 2020-4-13 19:31

wulin 發表于 2020-4-13 05:09
可以采用光敏二極管測燈光或光耦測小燈電源，輸出低電平到單片機某端口。單片機相應端口呈低電平啟動定時器 ...

就用光耦測電源方法，不管燈壞不壞，燈只是作為通電的參考，程序能幫我寫下嗎萬分感謝。

ID:718523 · 發表于 2020-4-13 19:32

HC6800-ES-V2.0 發表于 2020-4-13 07:50
問題不太明白：
燈亮的判斷標準是什么？
1、可以是控制，例如單片機輸出高電平，表示控制燈亮，但燈 ...

不管燈的好壞，主要是檢測有沒有通電

ID:718523 · 發表于 2020-4-13 20:03

學習單片機lq 發表于 2020-4-13 13:52
單片機能直接檢測燈的電壓，電流最簡單省事，需要電路直接連接。不能直接連接可以用光耦。連光耦也不能連接 ...

連接要多少v啊我試了2v的連接沒反應

ID:718523 · 發表于 2020-4-13 20:05

aking991 發表于 2020-4-13 08:39
用單片機的IO口檢測電源電平+單片機的定時器計數功能就可以了，先用1個IO口（中斷口也可以）檢測一下電源前 ...

就是這么簡單，就是檢測通電時長根據時長做操作

ID:692132 · 發表于 2020-4-14 01:15

forest415 發表于 2020-4-13 20:03
連接要多少v啊我試了2v的連接沒反應

因為直接連通只有2V高電平，不滿足單片機識別要求，加一個9014或8050三極管就行了，基極串1K電阻，集電極連到單片機，再來一個上拉電阻。或者換成兩個燈串聯，工作就有4Ⅴ，不工作0V，單片機能直接識別
