請問開關電源能同時給負載和單片機供電么?

ID:724218 · 發表于 2020-4-19 13:15

我有個5V4A 的開關電源

想同時給負載和單片機一起供電

請問可行么
需要做什么處理

ID:695749 · 發表于 2020-4-19 16:01

可以看以下題目
http://www.zg4o1577.cn/bbs/dpj-172950-1.html
3節鋰電池如何同時給單片機和驅動電路模塊供電呢？

ID:213173 · 發表于 2020-4-19 17:01

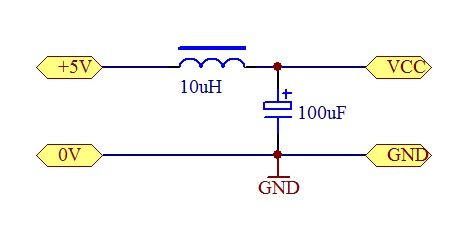

只要負載電流小于4A，開關電源 5V到單片機VCC間接LC濾波器基本就不會有影響。無標題.jpg

ID:729982 · 發表于 2020-4-19 17:29

可以，但是負載不能太大，最好再加一個濾波電容

ID:642838 · 發表于 2020-4-19 18:39

可行，只需要把電源接上即可

ID:352653 · 發表于 2020-4-19 19:20

電壓電流夠是可以的，單片機那邊最好加幾個濾波電容，防止電壓不穩定

ID:235200 · 發表于 2020-4-19 21:01

只要負載的功率未超過是可以的

ID:692132 · 發表于 2020-4-20 03:43

4A電流足以應付大多數的實驗，應該沒問題。

ID:729619 · 發表于 2020-4-20 16:00

可以。但首先看芯片VDD對紋波要求高不高，DC-DC電路做好低紋波輸出預留焊盤準備

ID:724218 · 發表于 2020-4-21 16:00

wulin 發表于 2020-4-19 17:01
只要負載電流小于4A，開關電源 5V到單片機VCC間接LC濾波器基本就不會有影響。

請問這個10uh的電感用普通色環電感可以么

ID:724218 · 發表于 2020-4-21 18:54

wulin 發表于 2020-4-19 17:01
只要負載電流小于4A，開關電源 5V到單片機VCC間接LC濾波器基本就不會有影響。

請問這個電感和電容的大小是怎么選擇的

ID:724218 · 發表于 2020-4-21 21:23

我未曾來過發表于 2020-4-19 17:29
可以，但是負載不能太大，最好再加一個濾波電容

請問濾波電容加多大的比較好是加在電源正負極之間么

ID:724218 · 發表于 2020-4-21 21:24

TAO11 發表于 2020-4-20 16:00
可以。但首先看芯片VDD對紋波要求高不高，DC-DC電路做好低紋波輸出預留焊盤準備

請問濾波電容用多大的比較好
還有濾波電容是接在電源正負極之間么

ID:213173 · 發表于 2020-4-22 06:27

ToumaKazusa01 發表于 2020-4-21 18:54
請問這個電感和電容的大小是怎么選擇的

10uH的電感用普通色環電感即可，電容不小于47uF，位置安排在電源入口附近，再在MCU的VCC端口就近接一個103~104的高頻電容。

ID:420836 · 發表于 2020-4-22 08:09

如果你的負載和單片機板均為5V，則沒問題

ID:401564 · 發表于 2020-4-22 08:30

這都幾天了，還沒有解決嗎？
這年頭到哪都是開關電源了，電腦USB供電，手機充電器，路由器電源，都是開關電源，現在還去搞個大大個變壓器來整流了再給單片機供電的不多了
開關電源是有過流保護的，99%以上都有的，所以，只要是負載的電流不大于4A，完全可以給單片機供電
這濾波是模電基礎，你多少要知道一點的呀
不知道你什么負載，所以不好說
單片機這邊可以這樣接：單獨從電源接頭那接兩根電源線出來，這樣可以減小負載大電流對單片機電源的影響
濾波電容：100uF+104+102，按順序來，電源先到大電容然后是104，102最靠近單片機的VCC，這是開關電源，不需要像其它電路那樣把104放在VCC旁邊，放102更好
濾波電感什么的不需要，單片機不是音響電路，一個濾波電感用處不大
別人說再多也沒有用，而且，大多是根據自己的經驗來告訴你的，我也一樣，有時候也會有錯誤的地方，你自己去試了就知道了

ID:724218 · 發表于 2020-4-22 10:08

Y_G_G 發表于 2020-4-22 08:30
這都幾天了，還沒有解決嗎？
這年頭到哪都是開關電源了，電腦USB供電，手機充電器，路由器電源，都是開關 ...

非常感謝
