wulin 發表于 2020-4-25 17:04
在P2對應輸出端口接一個1~3K上拉電阻即可。

ysandi 發表于 2020-4-25 18:08

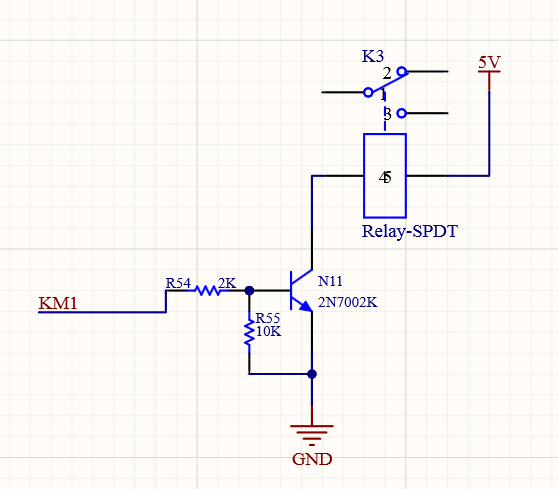

繼電器模塊里驅動三極管的G極肯定有下拉電阻。（是為了穩定性考慮不會誤動作）。你可以無視。運行單片機， ...

ToumaKazusa01 發表于 2020-4-26 00:42
加了  還是不行

wulin 發表于 2020-4-26 08:56
高電平驅動繼電器模塊，IO口的輸出電壓就被拉低到0.8V左右是正常的，加了1~3K上拉電阻還是不行，是因為你 ...

cphnkj188 發表于 2020-4-26 08:27
是不是考慮把P2口設為強推挽模式？

ToumaKazusa01 發表于 2020-4-26 10:07
我直接買的成品繼電器模塊  接了5V的電源  還是不能驅動

ToumaKazusa01 發表于 2020-4-26 10:10
請問怎么設置啊  我直接在主函數里面加了
P2X0=0X00;
P2X1=0X05;

ysandi 發表于 2020-4-25 18:08
繼電器模塊里驅動三極管的G極肯定有下拉電阻。（是為了穩定性考慮不會誤動作）。你可以無視。運行單片機， ...

wulin 發表于 2020-4-26 10:46
STC89C52RC單片機IO口只有弱上拉、開漏、高阻3種工作類型，沒有強推挽模式。

wulin 發表于 2020-4-26 10:40

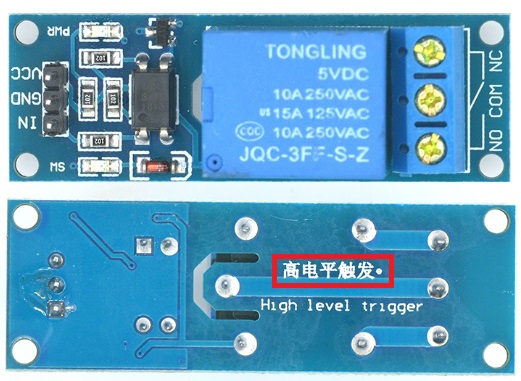

成品繼電器模塊有多種電源電壓的，上照片。

wulin 發表于 2020-4-26 10:46
STC89C52RC單片機IO口只有弱上拉、開漏、高阻3種工作類型，沒有強推挽模式。

wulin 發表于 2020-4-26 10:40
成品繼電器模塊有多種電源電壓的，上照片。

houge123 發表于 2020-4-26 14:00
還是不行的話，考慮使用二級放大

ToumaKazusa01 發表于 2020-4-26 12:29

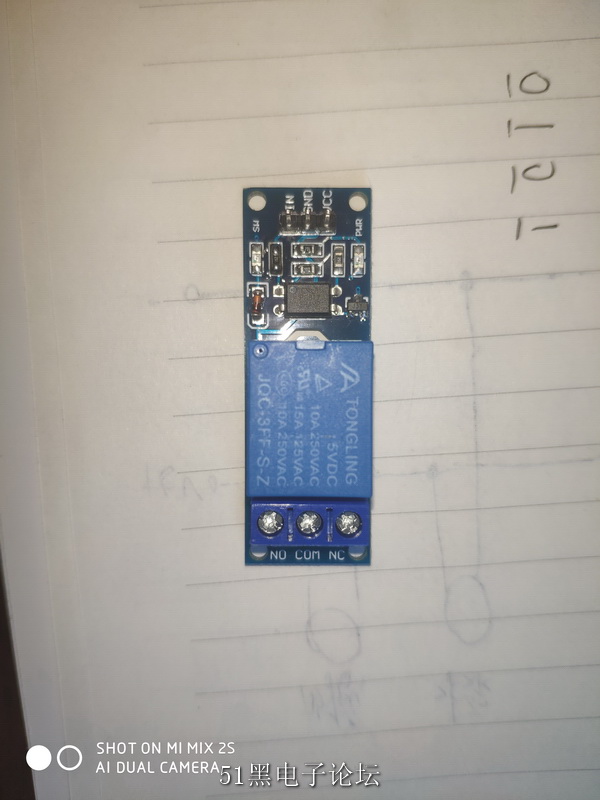

我看了看是8050三極管 還有個光耦   是5V電源的繼電器
請問換成低電平觸發的繼電器灌電流可以工作么

wulin 發表于 2020-4-26 21:10
IN端輸入高電平有效還是低電平有效從你的圖片看不出來，但可以確定IO口是通過光耦隔離控制S8050驅動繼電 ...

wulin 發表于 2020-4-26 21:10
IN端輸入高電平有效還是低電平有效從你的圖片看不出來，但可以確定IO口是通過光耦隔離控制S8050驅動繼電 ...

ToumaKazusa01 發表于 2020-4-27 11:47
P2.0輸出高電平 接一個1K電阻到IN口之后  無法觸發 應該就是P2高電平輸出能力不行 沒法導通三極管
估計 ...

wulin 發表于 2020-4-27 13:21
你沒有理解我上面的帖子最后一句“IO口接1K上拉電阻直接連接模塊IN，不需要接限流電阻”。也就是P2.0分兩 ...
