單片機+LCD12864編程實例畫點 畫圖顯示漢字

ID:706469 · 發表于 2020-5-2 12:43

一個有趣的液晶顯示屏

單片機源程序如下:

#include"lcd12864.h"
/*******************************************************************************
* 函數 名 : LCD12864_Delay1ms
* 函數功能 : 延時1MS
* 輸入 : c
* 輸出 : 無
*******************************************************************************/
void LCD12864_Delay1ms(uint c)
{
uchar a,b;
for(; c>0; c--)
{
for(b=199; b>0; b--)
{
for(a=1; a>0; a--);
}
}
}
/*******************************************************************************
* 函數 名 : LCD12864_Busy
* 函數功能 : 檢測LCD是否忙
* 輸入 : 無
* 輸出 : 1或0（1表示不忙，0表示忙）
*******************************************************************************/
uchar LCD12864_Busy(void)
{
uchar i = 0;
LCD12864_RS = 0; //選擇命令
LCD12864_RW = 1; //選擇讀取
LCD12864_EN = 1;
LCD12864_Delay1ms(1);
while((LCD12864_DATAPORT & 0x80) == 0x80) //檢測讀取到的值
{
i++;
if(i > 100)
{
LCD12864_EN = 0;
return 0; //超過等待時間返回0表示失敗
}
}
LCD12864_EN = 0;
return 1;
}
/*******************************************************************************
* 函數 名 : LCD12864_WriteCmd
* 函數功能 : 寫命令
* 輸入 : cmd
* 輸出 : 無
*******************************************************************************/
void LCD12864_WriteCmd(uchar cmd)
{
uchar i;
i = 0;
while( LCD12864_Busy() == 0)
{
LCD12864_Delay1ms(1);
i++;
if( i>100)
{
return; //超過等待退出
}
}
LCD12864_RS = 0; //選擇命令
LCD12864_RW = 0; //選擇寫入
LCD12864_EN = 0; //初始化使能端
LCD12864_DATAPORT = cmd; //放置數據
LCD12864_EN = 1; //寫時序
LCD12864_Delay1ms(5);
LCD12864_EN = 0;
}
/*******************************************************************************
* 函數 名 : LCD12864_WriteData
* 函數功能 : 寫數據
* 輸入 : dat
* 輸出 : 無
*******************************************************************************/
void LCD12864_WriteData(uchar dat)
{
uchar i;
i = 0;
while( LCD12864_Busy() == 0)
{
LCD12864_Delay1ms(1);
i++;
if( i>100)
{
return; //超過等待退出
}
}
LCD12864_RS = 1; //選擇數據
LCD12864_RW = 0; //選擇寫入
LCD12864_EN = 0; //初始化使能端
LCD12864_DATAPORT = dat; //放置數據
LCD12864_EN = 1; //寫時序
LCD12864_Delay1ms(5);
LCD12864_EN = 0;
}
/*******************************************************************************
* 函數 名 : LCD12864_ReadData
* 函數功能 : 讀取數據
* 輸入 : 無
* 輸出 : 讀取到的8位數據
*******************************************************************************/
#ifdef LCD12864_PICTURE
uchar LCD12864_ReadData(void)
{
uchar i, readValue;
i = 0;
while( LCD12864_Busy() == 0)
{
LCD12864_Delay1ms(1);
i++;
if( i>100)
{
return 0; //超過等待退出
}
}
LCD12864_RS = 1; //選擇命令
LCD12864_RW = 1;
LCD12864_EN = 0;
LCD12864_Delay1ms(1); //等待
LCD12864_EN = 1;
LCD12864_Delay1ms(1);
readValue = LCD12864_DATAPORT;
LCD12864_EN = 0;
return readValue;
}
#endif
/*******************************************************************************
* 函數 名 : LCD12864_Init
* 函數功能 : 初始化LCD12864
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void LCD12864_Init()
{
LCD12864_PSB = 1; //選擇并行輸入
LCD12864_RST = 1; //復位
LCD12864_WriteCmd(0x30); //選擇基本指令操作
LCD12864_WriteCmd(0x0c); //顯示開，關光標
LCD12864_WriteCmd(0x01); //清除LCD12864的顯示內容
}
/*******************************************************************************
* 函數 名 : LCD12864_ClearScreen
* 函數功能 : 在畫圖模式下，LCD12864的01H命令不能清屏，所以要自己寫一個清
* * 屏函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
#ifdef LCD12864_PICTURE
void LCD12864_ClearScreen(void)
{
uchar i,j;
LCD12864_WriteCmd(0x34); //開啟拓展指令集
for(i=0;i<32;i++) //因?yàn)長CD有縱坐標32格所以寫三十二次
{
LCD12864_WriteCmd(0x80+i); //先寫入縱坐標Y的值
LCD12864_WriteCmd(0x80); //再寫入橫坐標X的值
for(j=0;j<32;j++) //橫坐標有16位，每位寫入兩個字節的的數據，也
{ //就寫入32次以為當寫入兩個字節之后橫坐標會自
LCD12864_WriteData(0xFF); //動加1，所以就不用再次寫入地址了。
}
}
LCD12864_WriteCmd(0x36); //0x36擴展指令里面打開繪圖顯示
LCD12864_WriteCmd(0x30); //恢復基本指令集
}
#endif
/*******************************************************************************
* 函數 名 : LCD12864_SetWindow
* 函數功能 : 設置在基本指令模式下設置顯示坐標。注意：x是設置行，y是設置列
* 輸入 : x, y
* 輸出 : 無
*******************************************************************************/
void LCD12864_SetWindow(uchar x, uchar y)
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

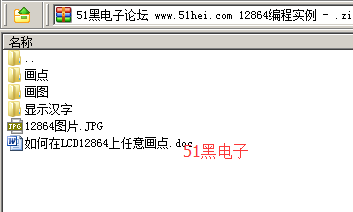

所有資料51hei提供下載:

12864編程實例 - .zip (1.34 MB, 下載次數: 82)
